Projekt H0 - Anlage "Lebenswerk"
Am Anfang steht wieder die Planung des Projektes.
Herausforderung war das Diorama des Gewerbebetriebes so in die Anlage einzubinden, das dies Platzmäßig und auch betrieblich gut integriert werden kann.

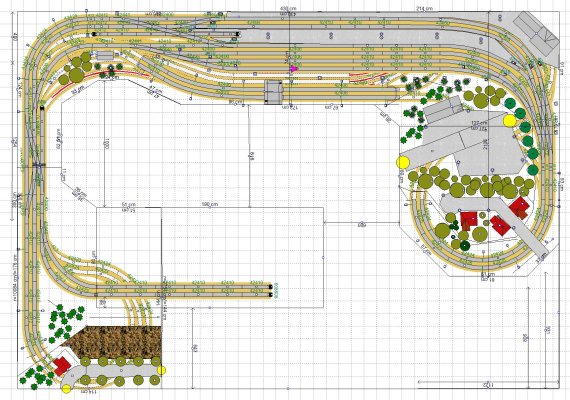

Viele Entwürfe später konnte der oben dargestellte Plan in einen Arbeitsplan umgesetzt werden.

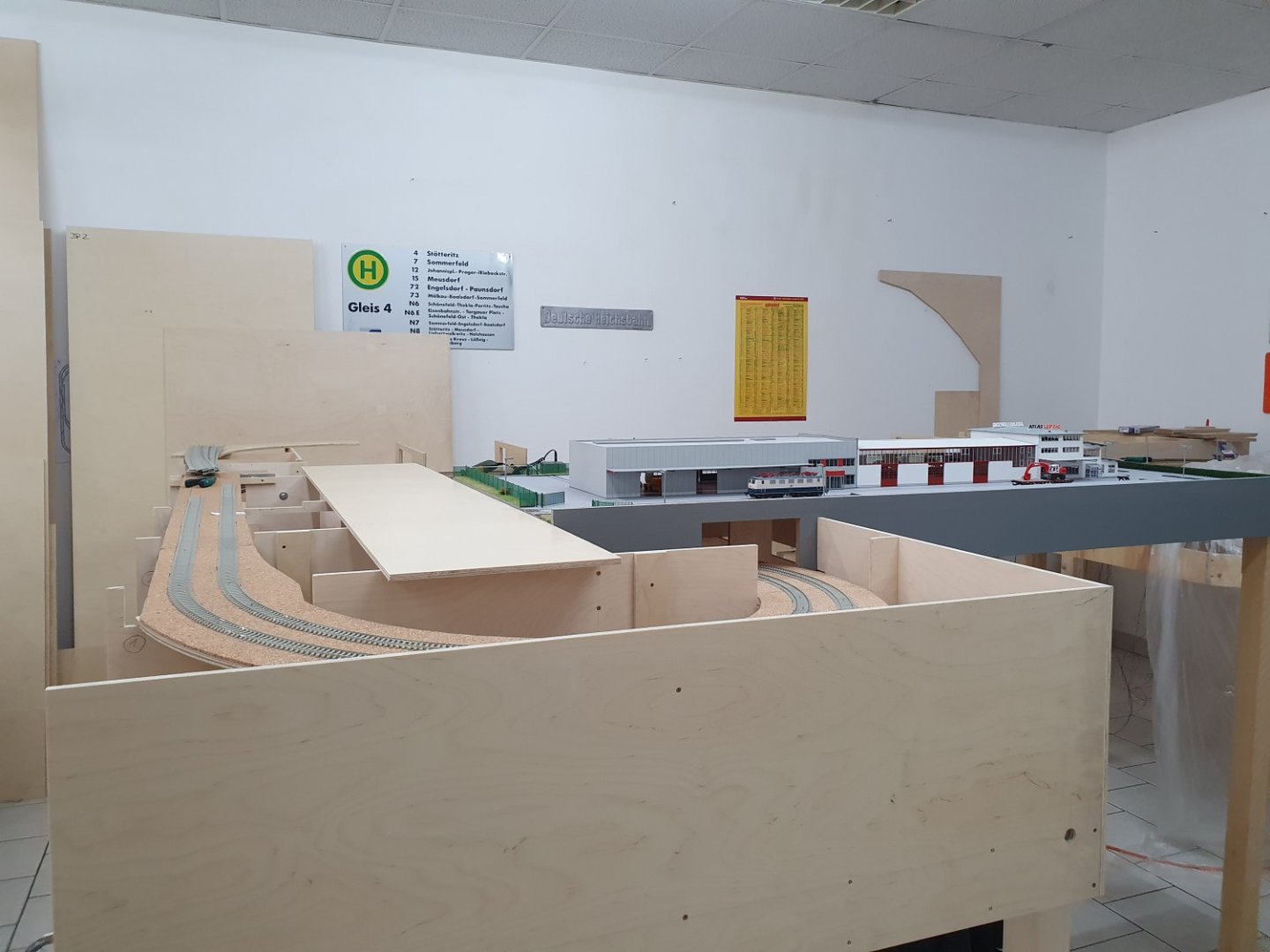

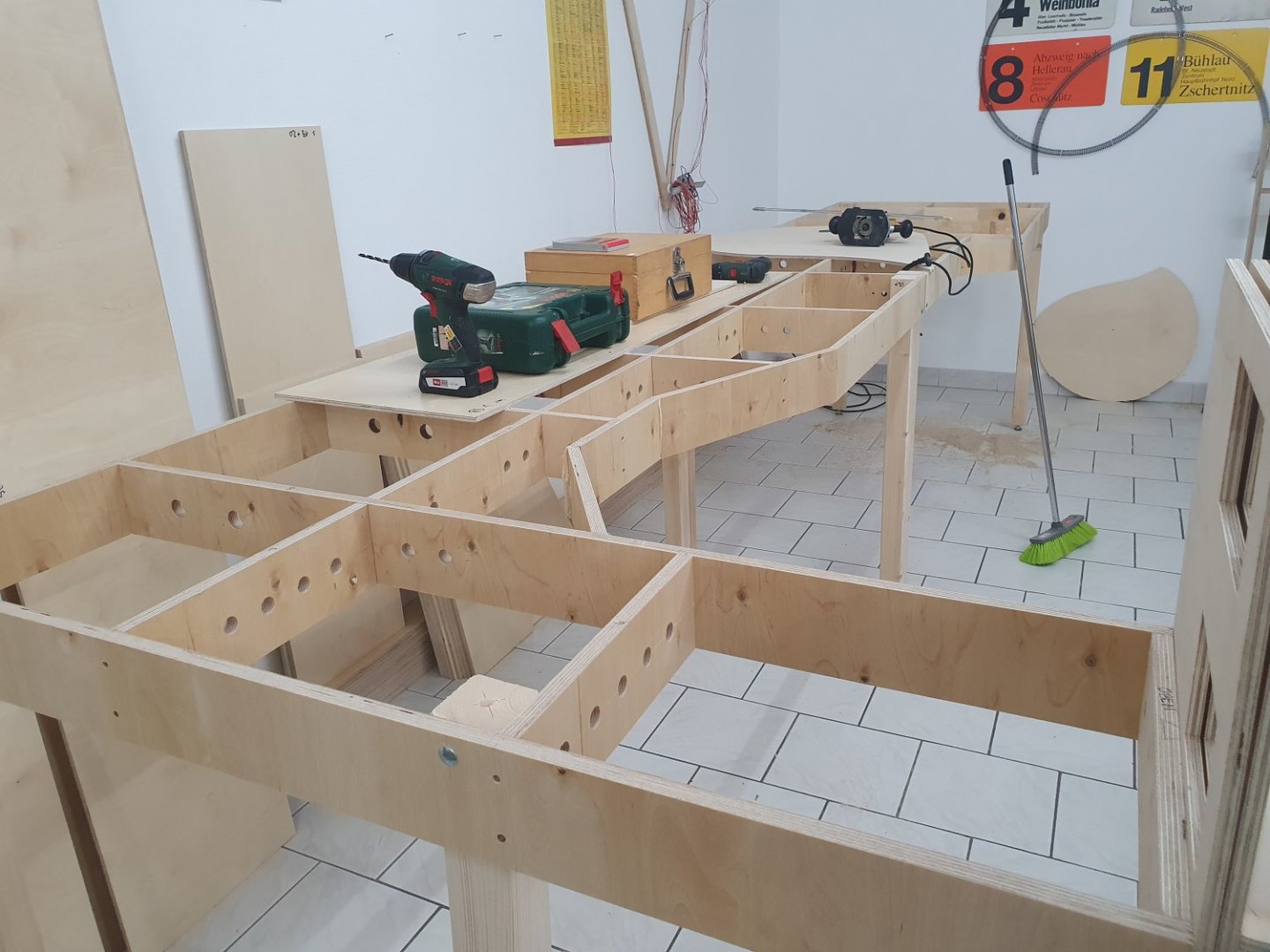

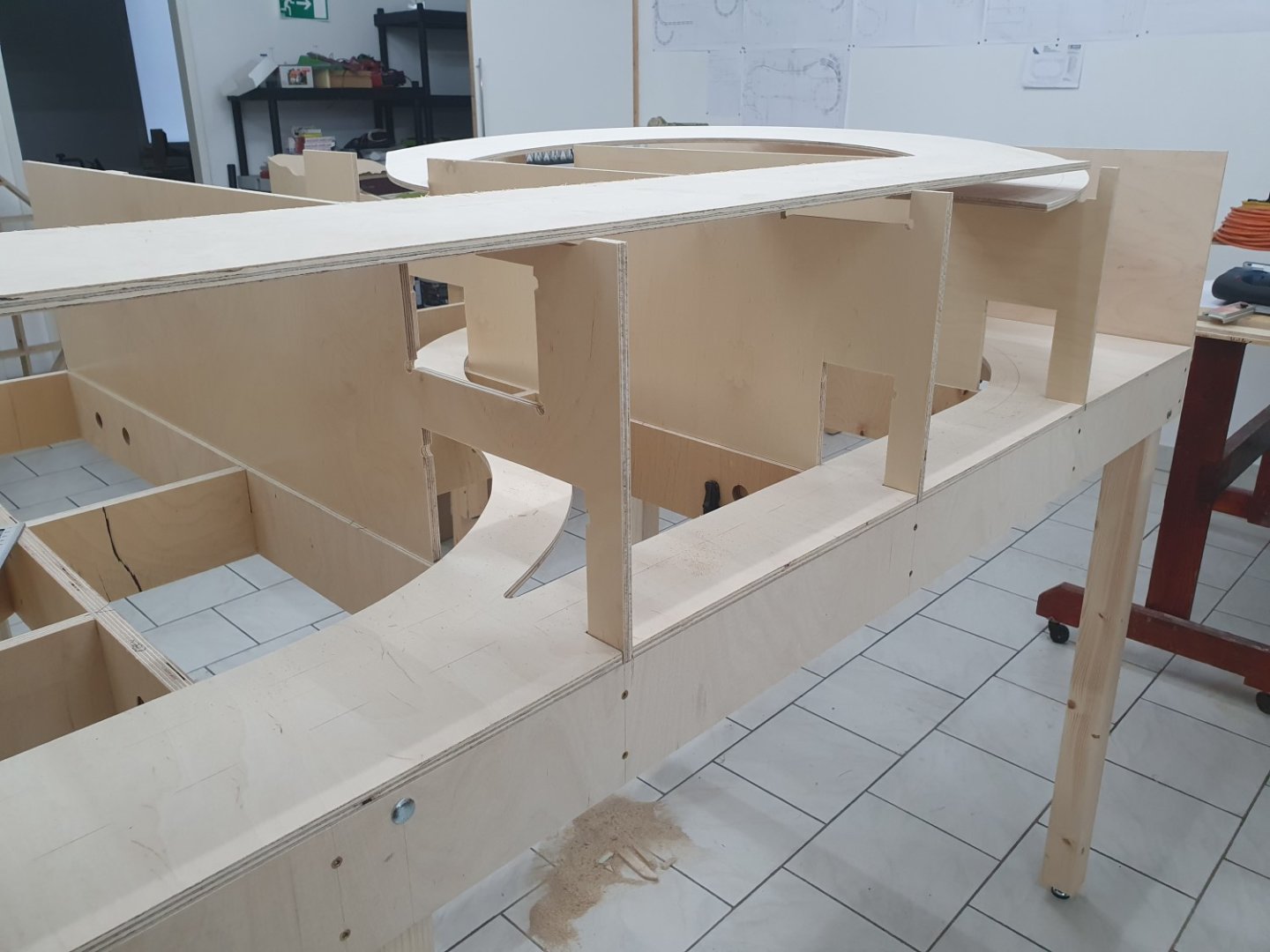

Als erstes hatte der Tischler erstmal jede Menge zu tun...

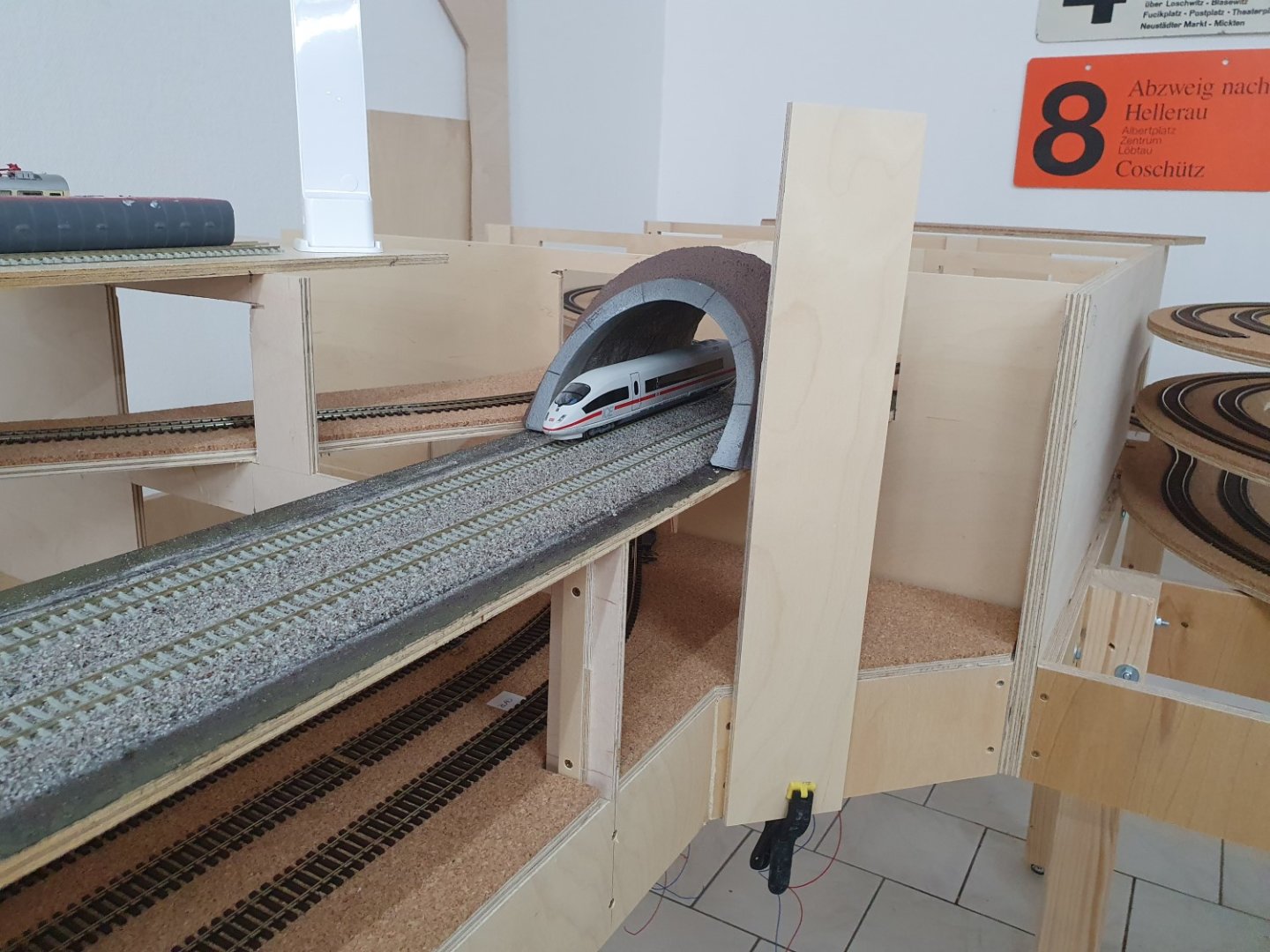

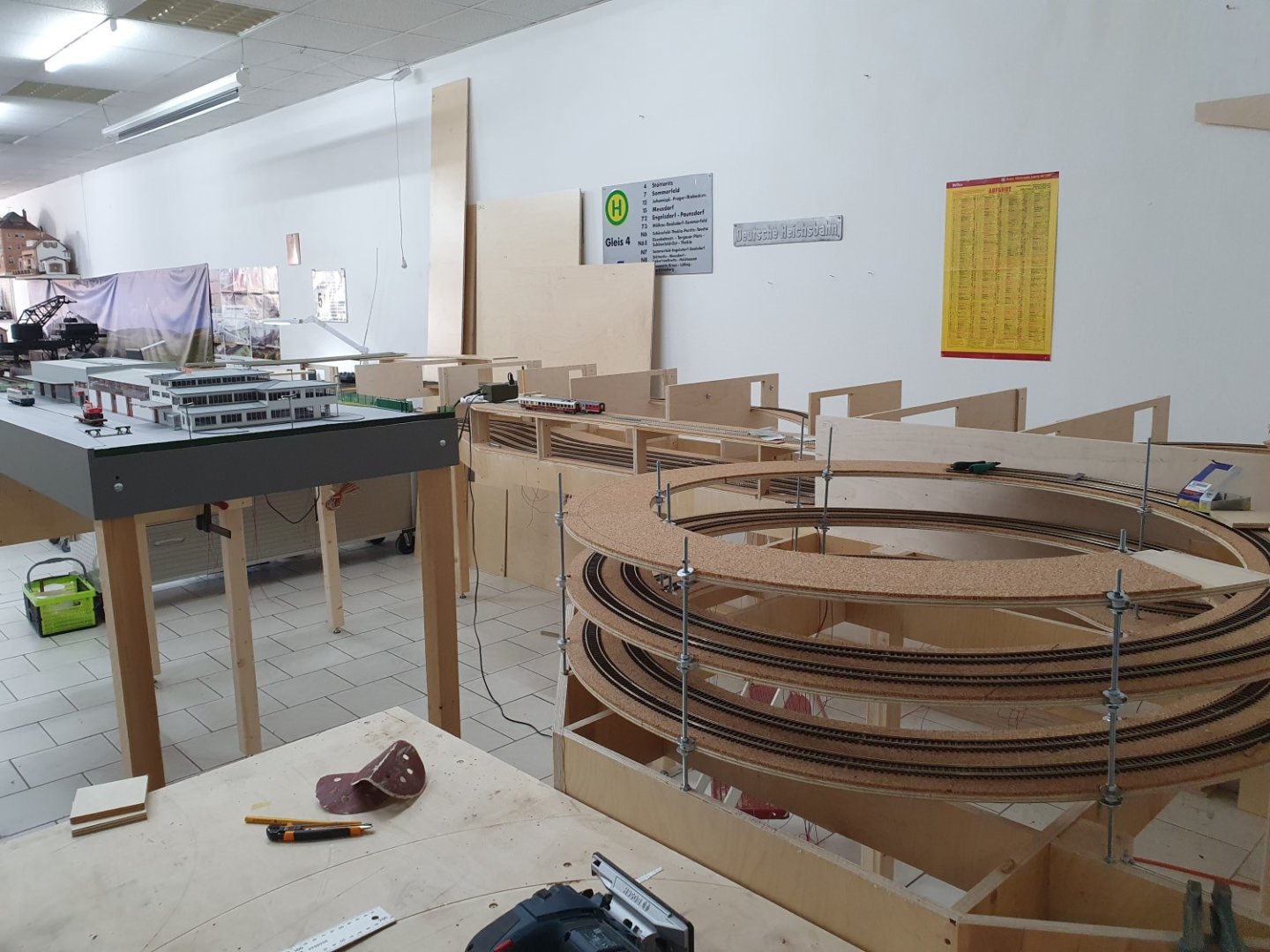

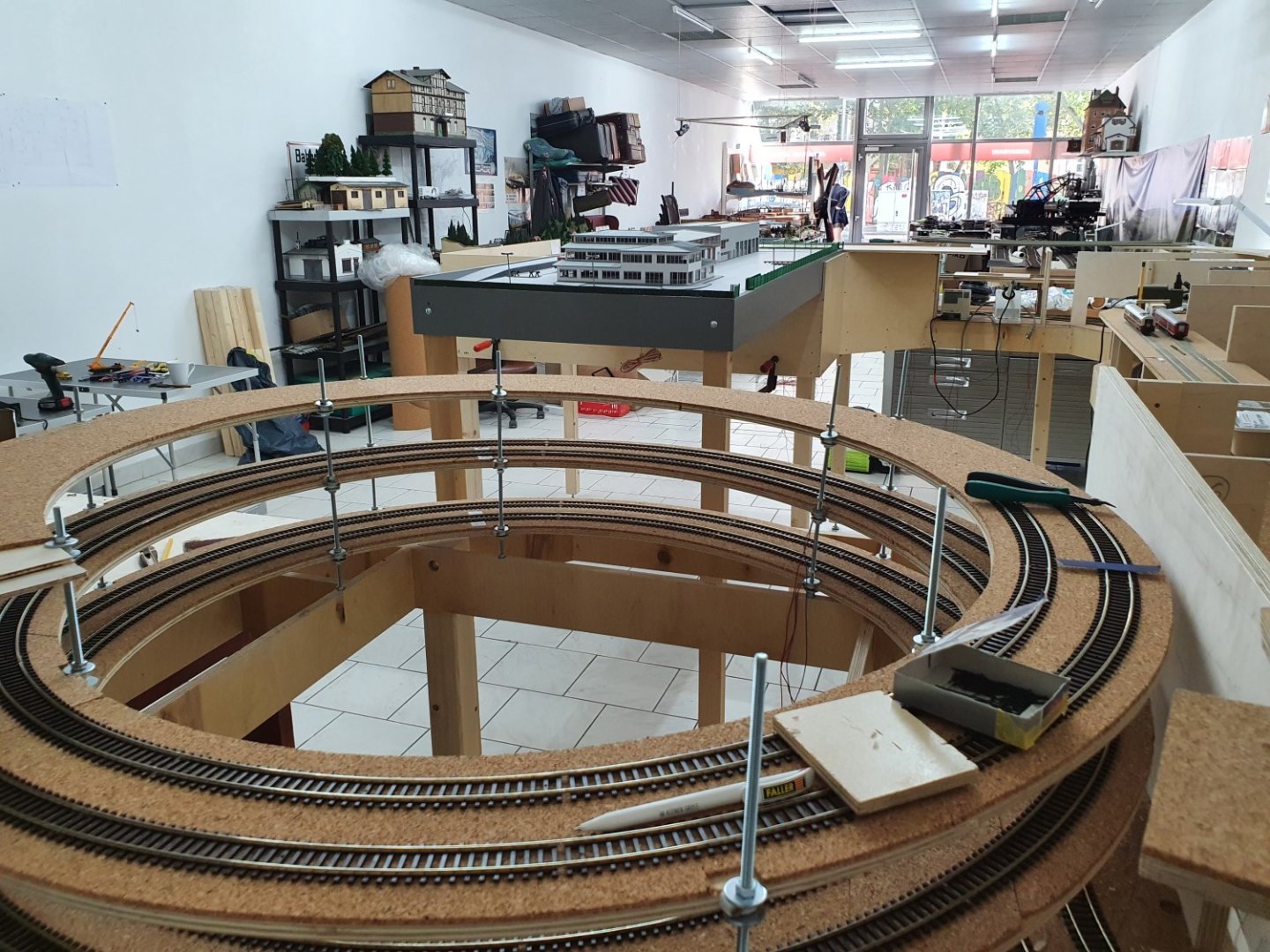

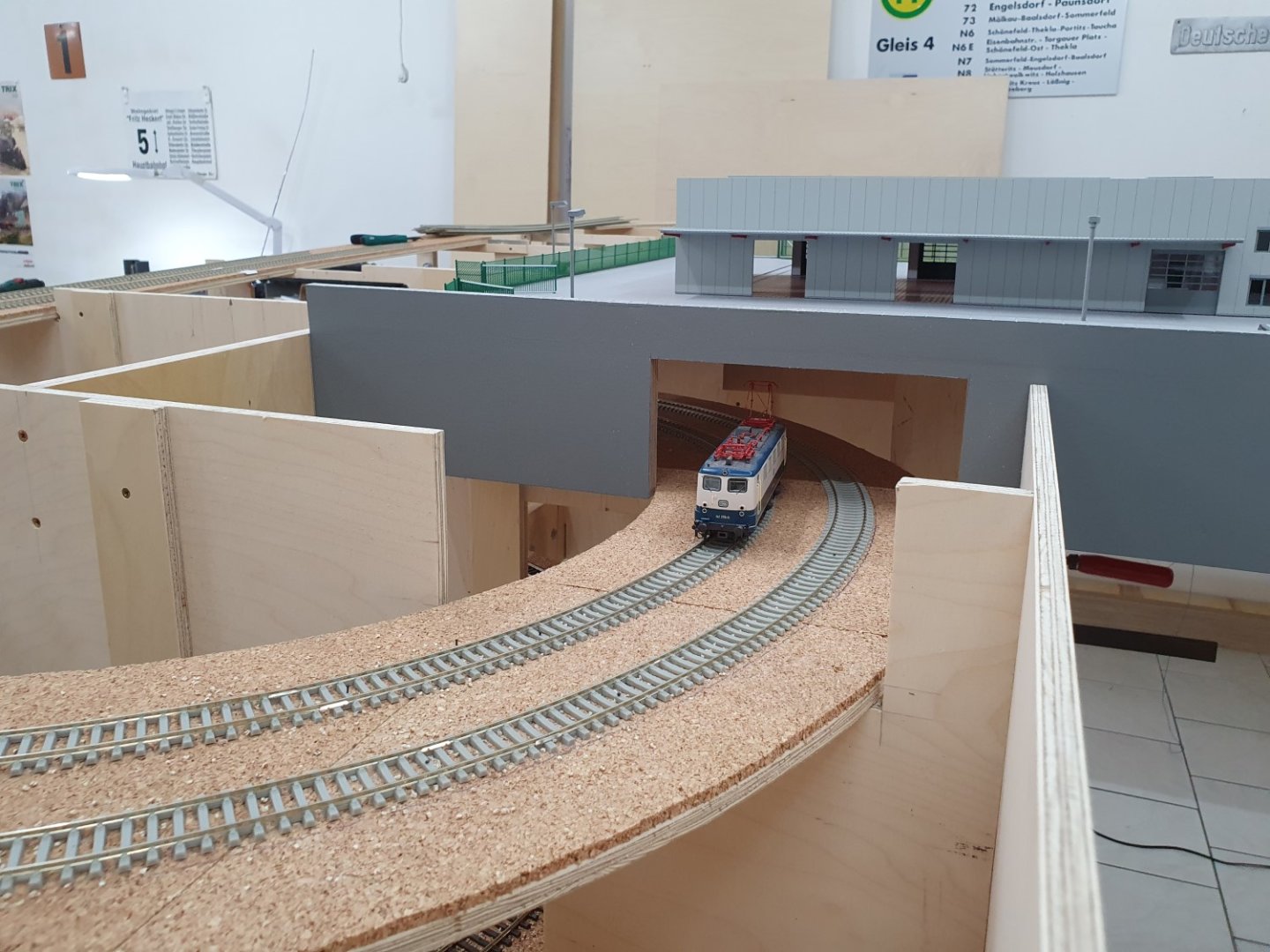

Wie immer wird auch der Gleisbau Ebene für Ebene gelich mitgemacht.
So sind beim Erreichen der 3. Ebene (Bahnhofsebene) alle unteren Ebenen technisch fertiggestellt und müssen dann "nur" noch elektrisch angeschlossen werden.

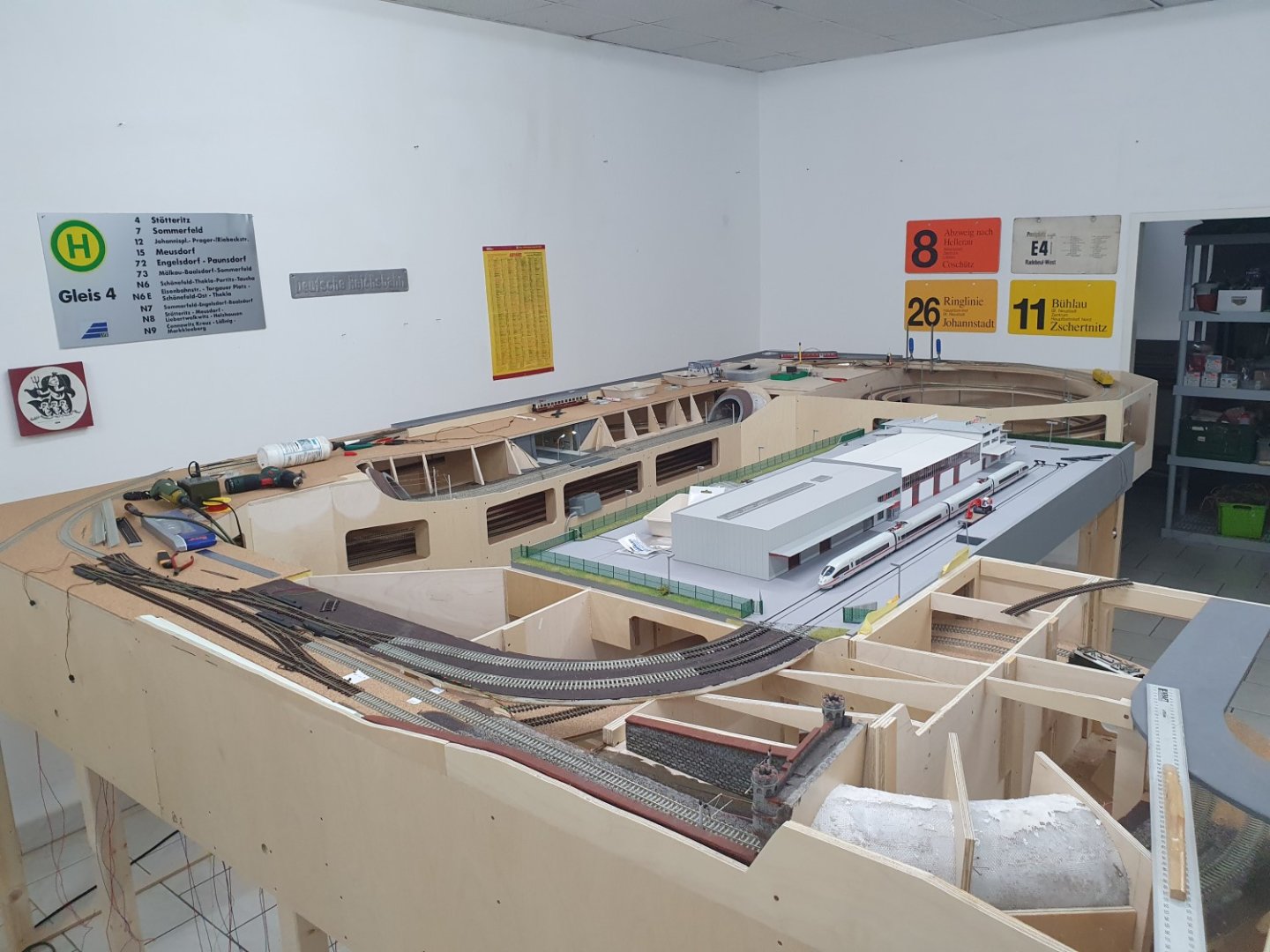

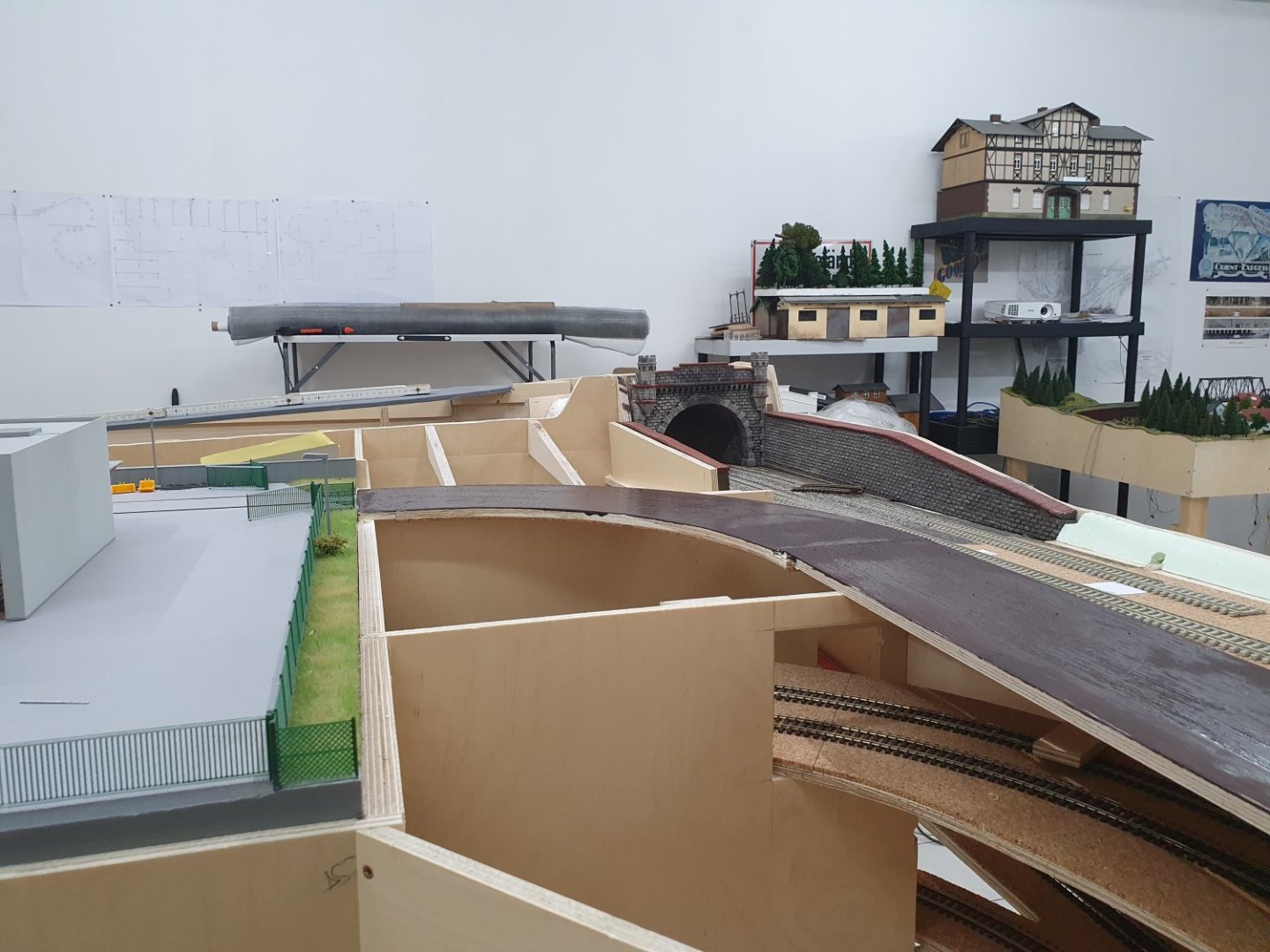

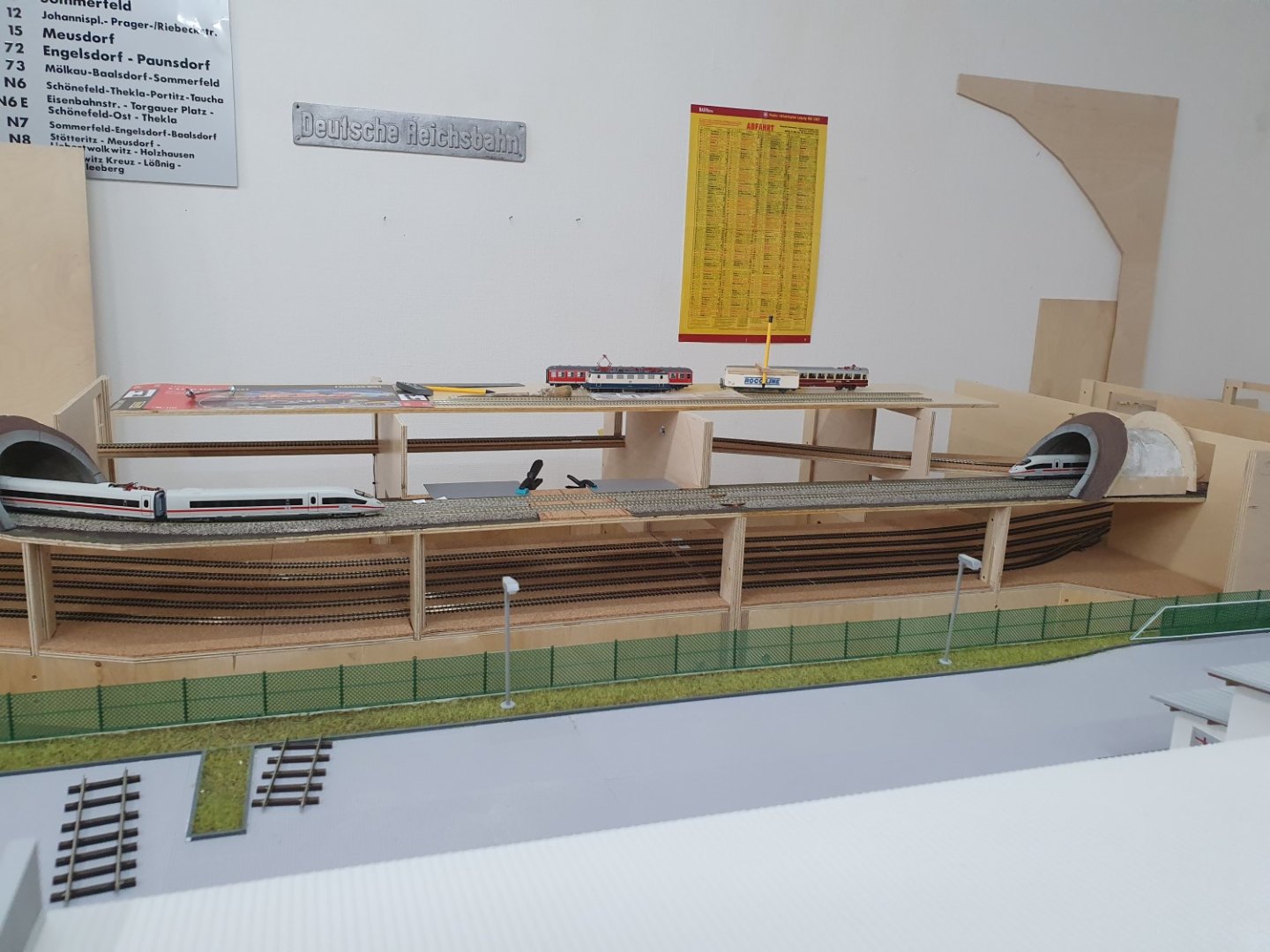

Weiter gehts mit dem Gleisbau in der Bahnhofsebene.
Wir entschieden uns für das ROCO Line Gleis ohne Bettung mit Oberflur-Weichenantrieben.
Im Bahnhofsbereich als auch in den Schattenbahnhöfen haben wir ABC Bremsstrecken vorgesehen um gut am "roten" Signal anhalten zu können.
Die ABC Bremsstreckenabschnitte sind auch mit Rückmeldern ausgestattet, sodaß auf dem ECOS Gleisbild die Belegtmeldung der einzelnen Gleise dargestellt werden kann.

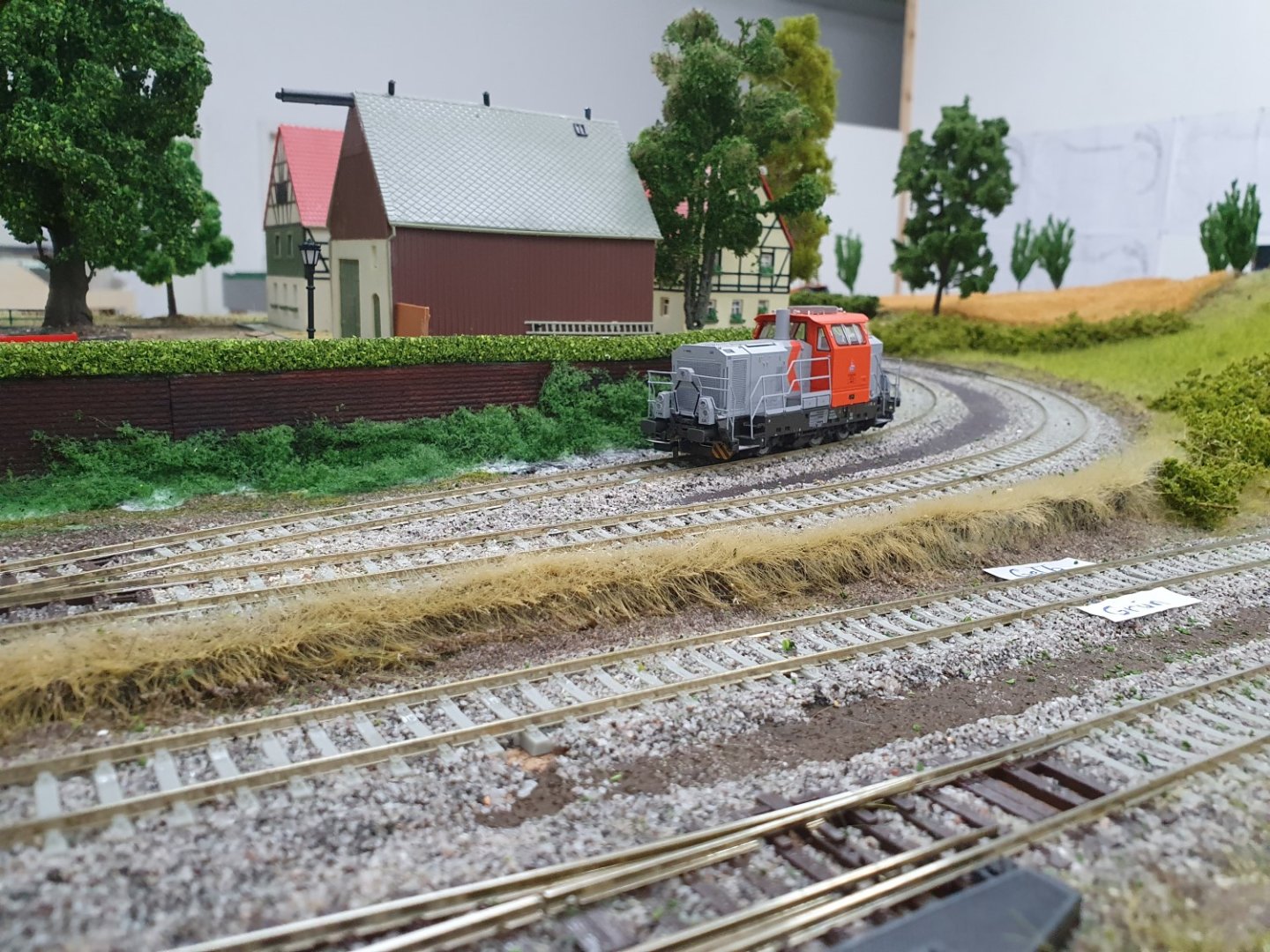

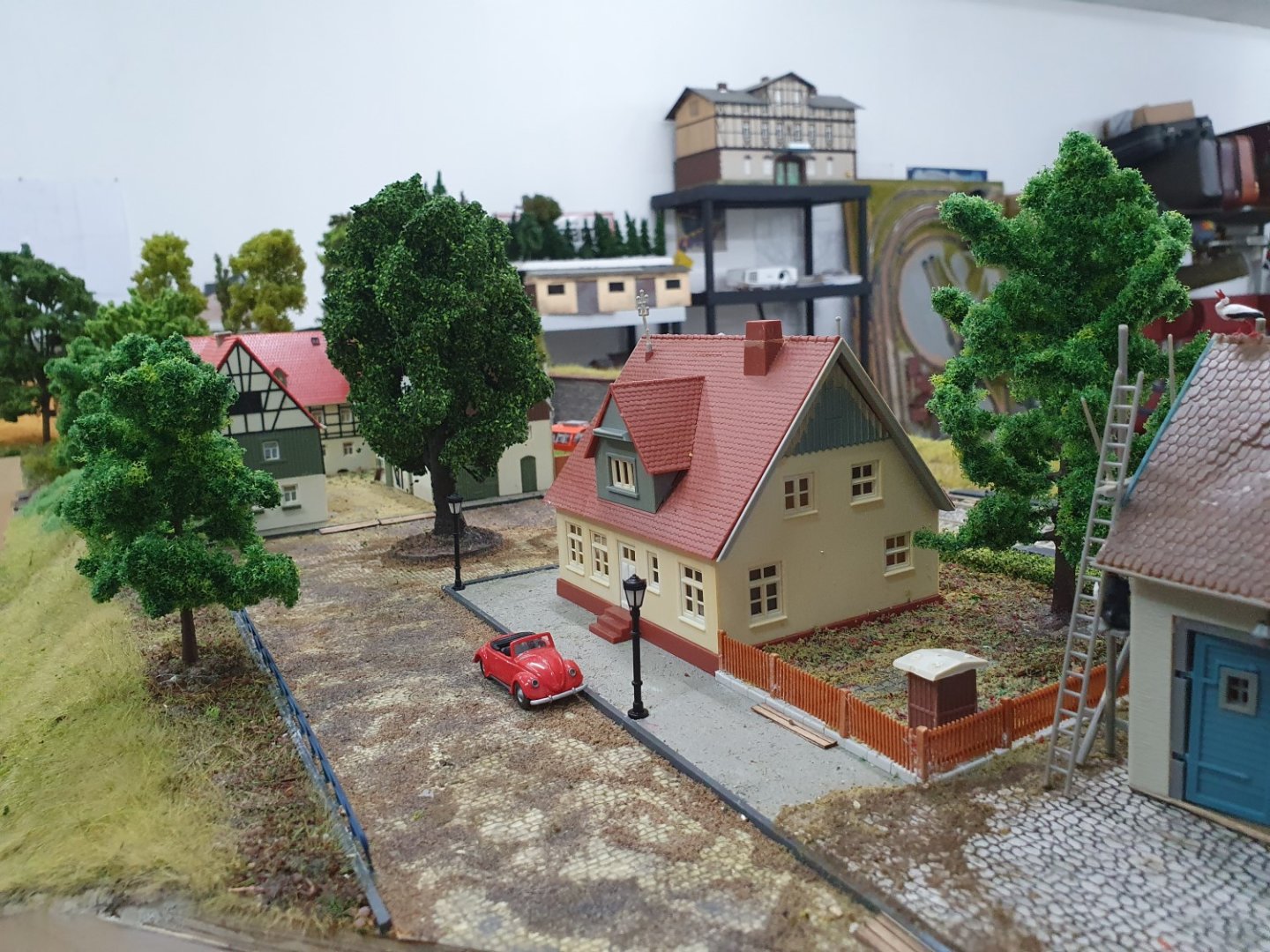

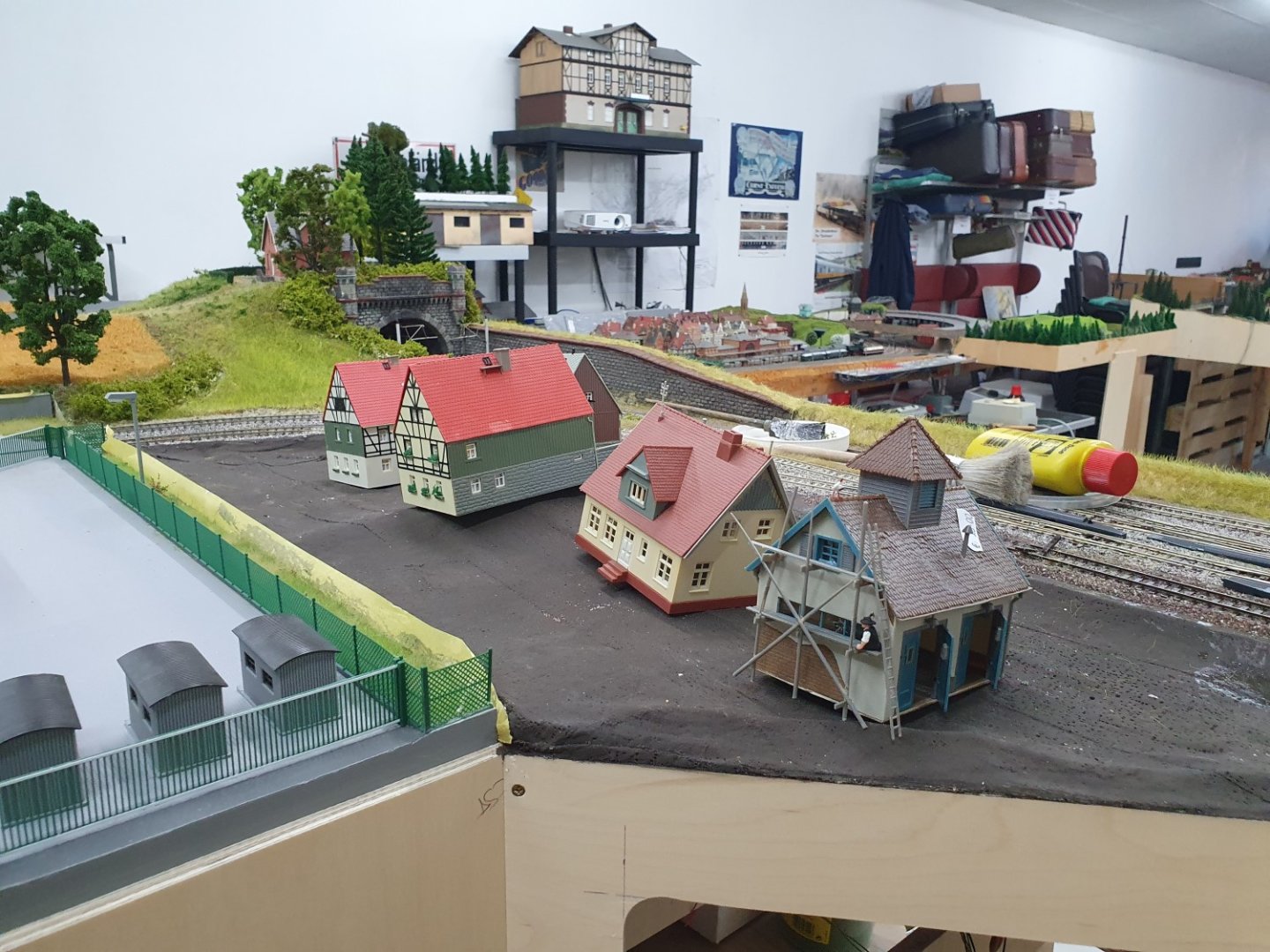

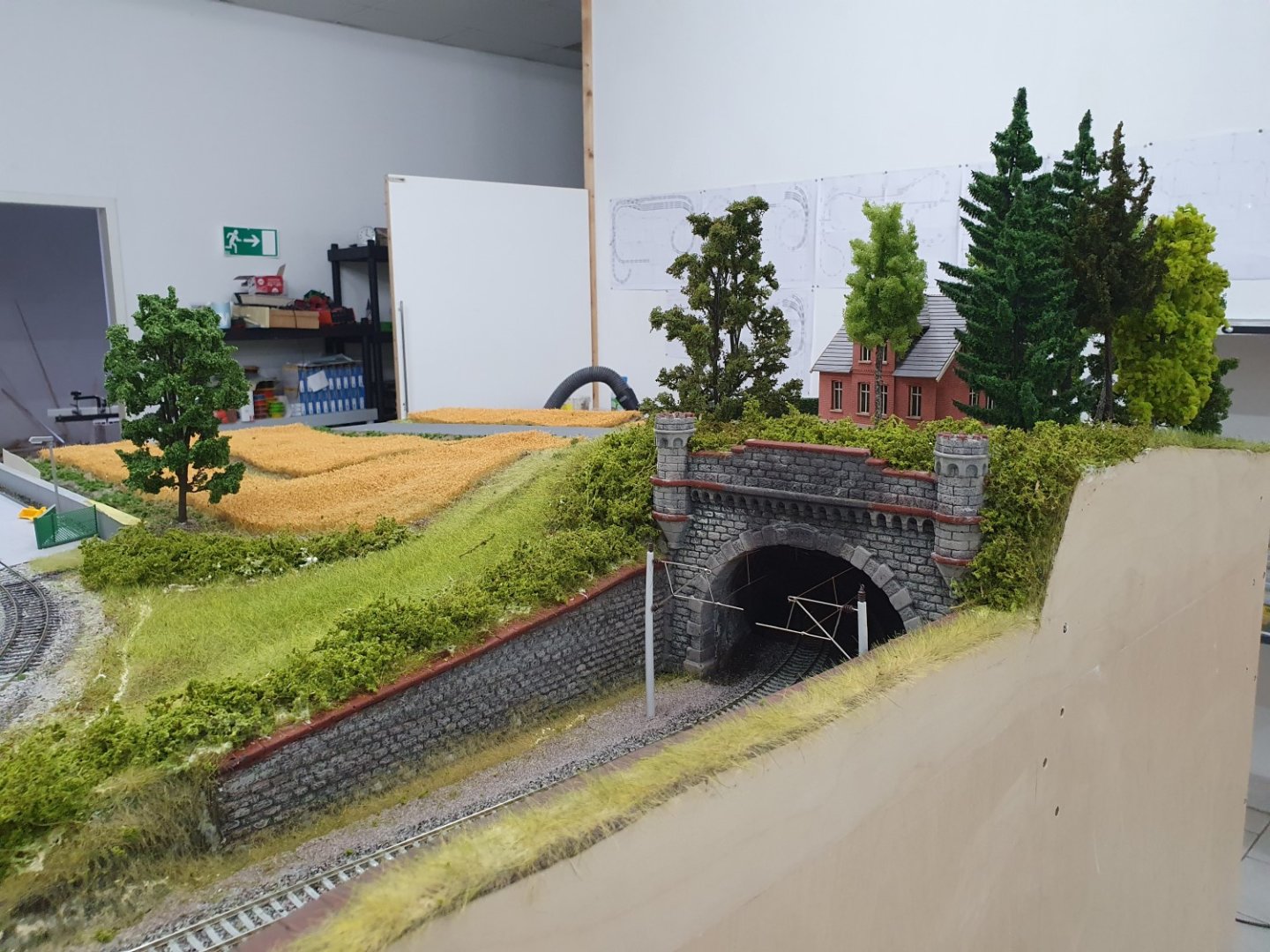

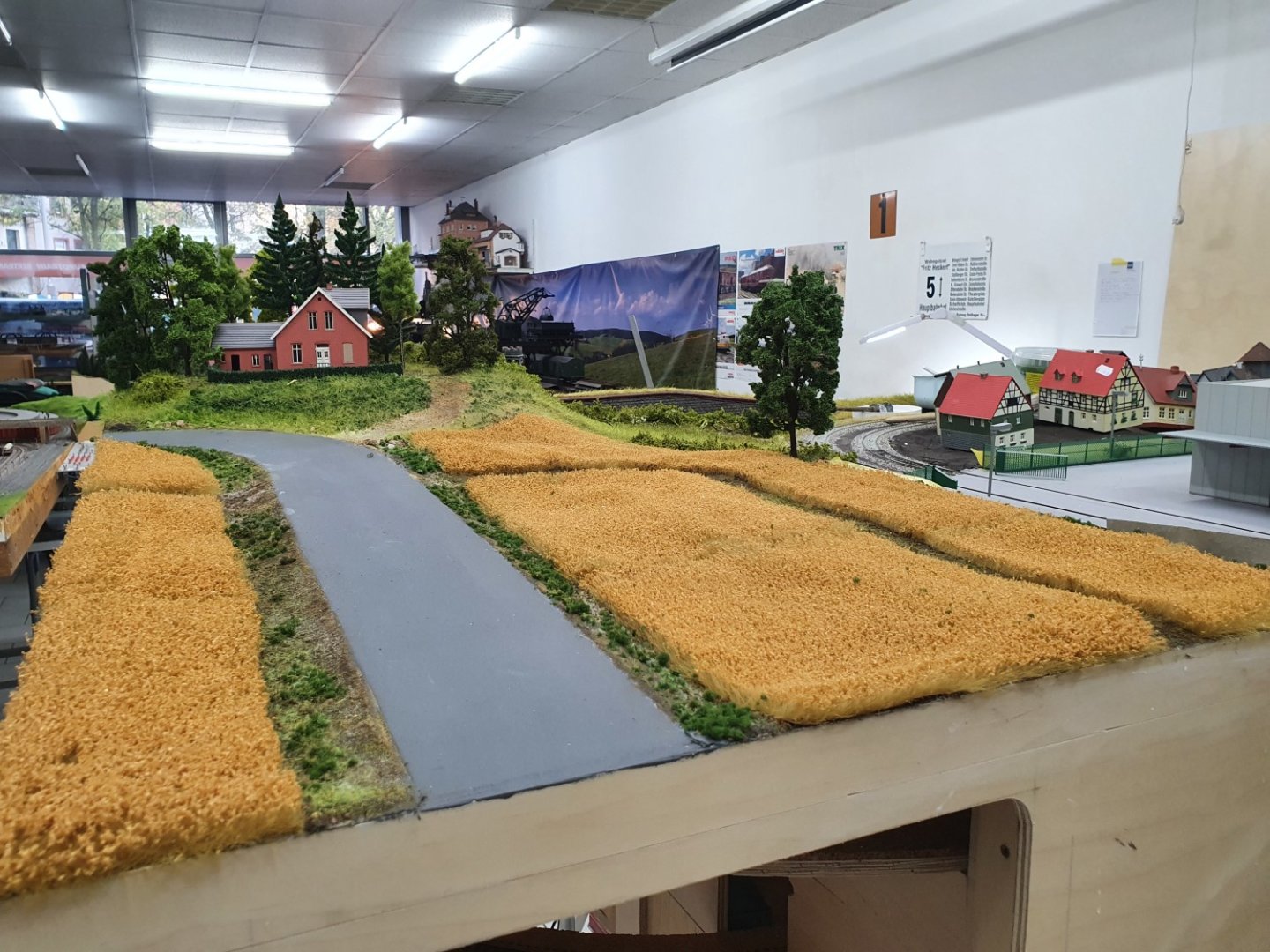

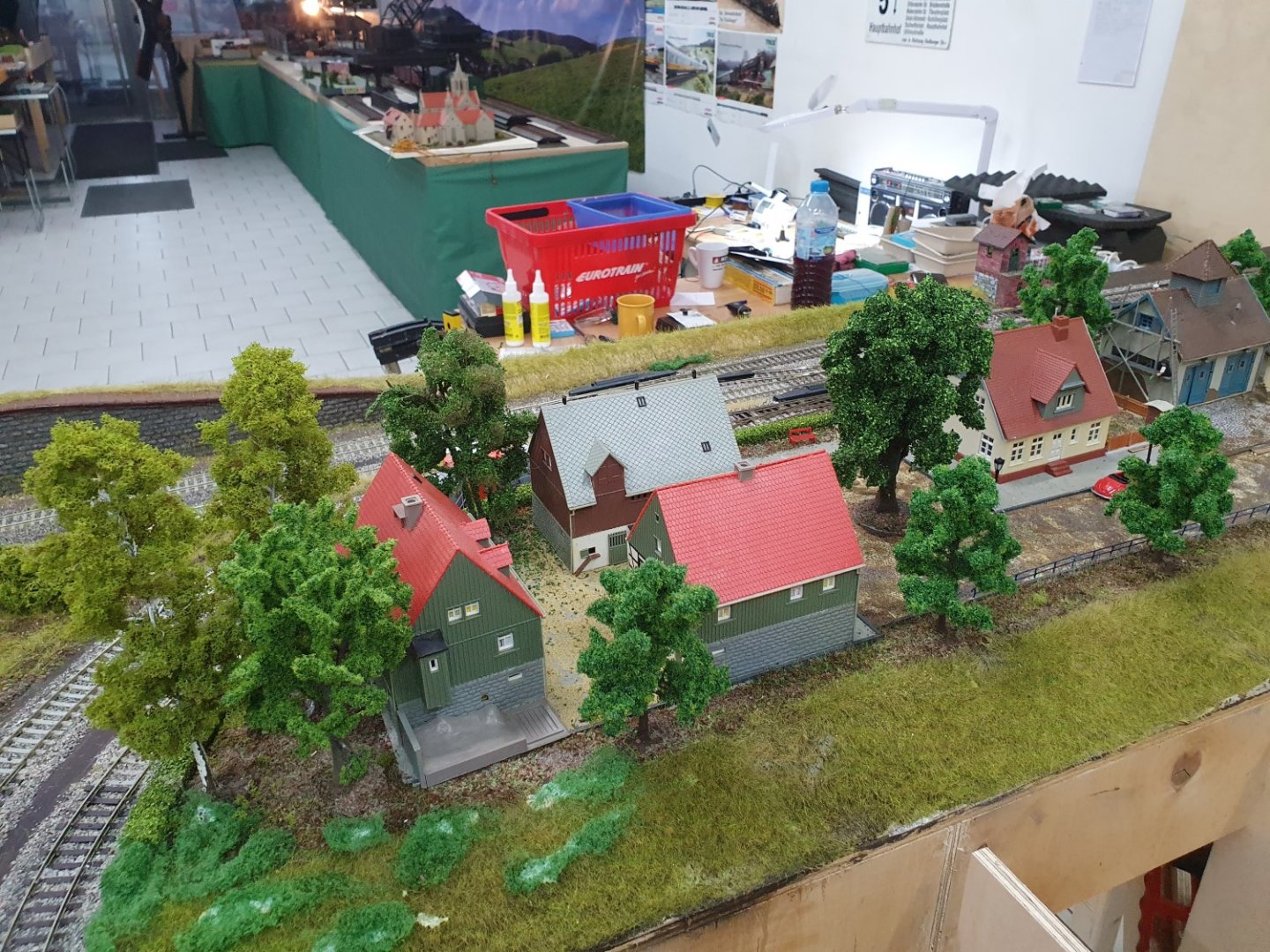

Parallel wurden die Landschaftsbereich scon bearbeitet und Stück für Stück fertig gestellt.

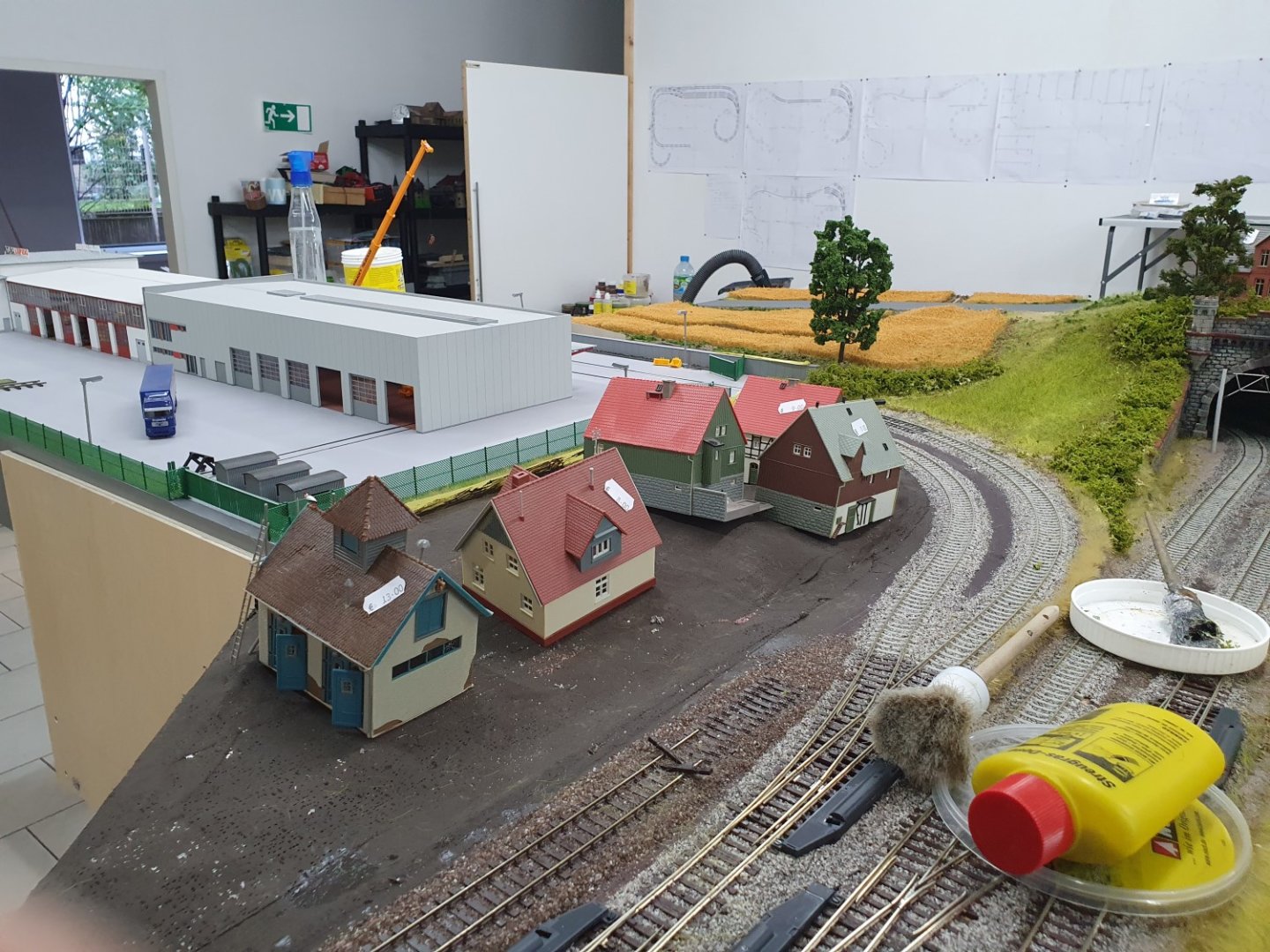

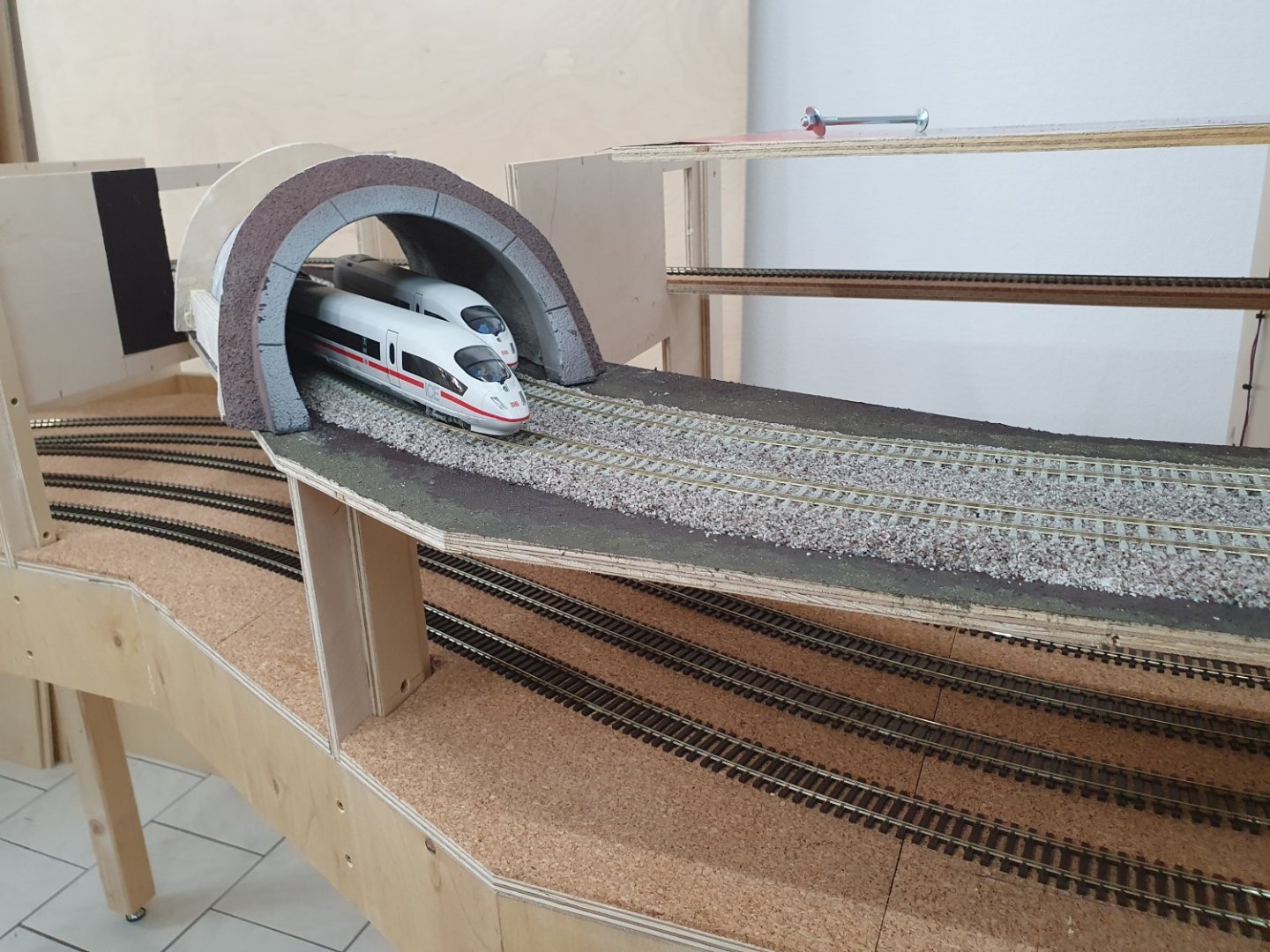

Die Fertig verlegten Gleisanlagen wurden geschottert und für den Bau der Oberleitung vorbereitet.

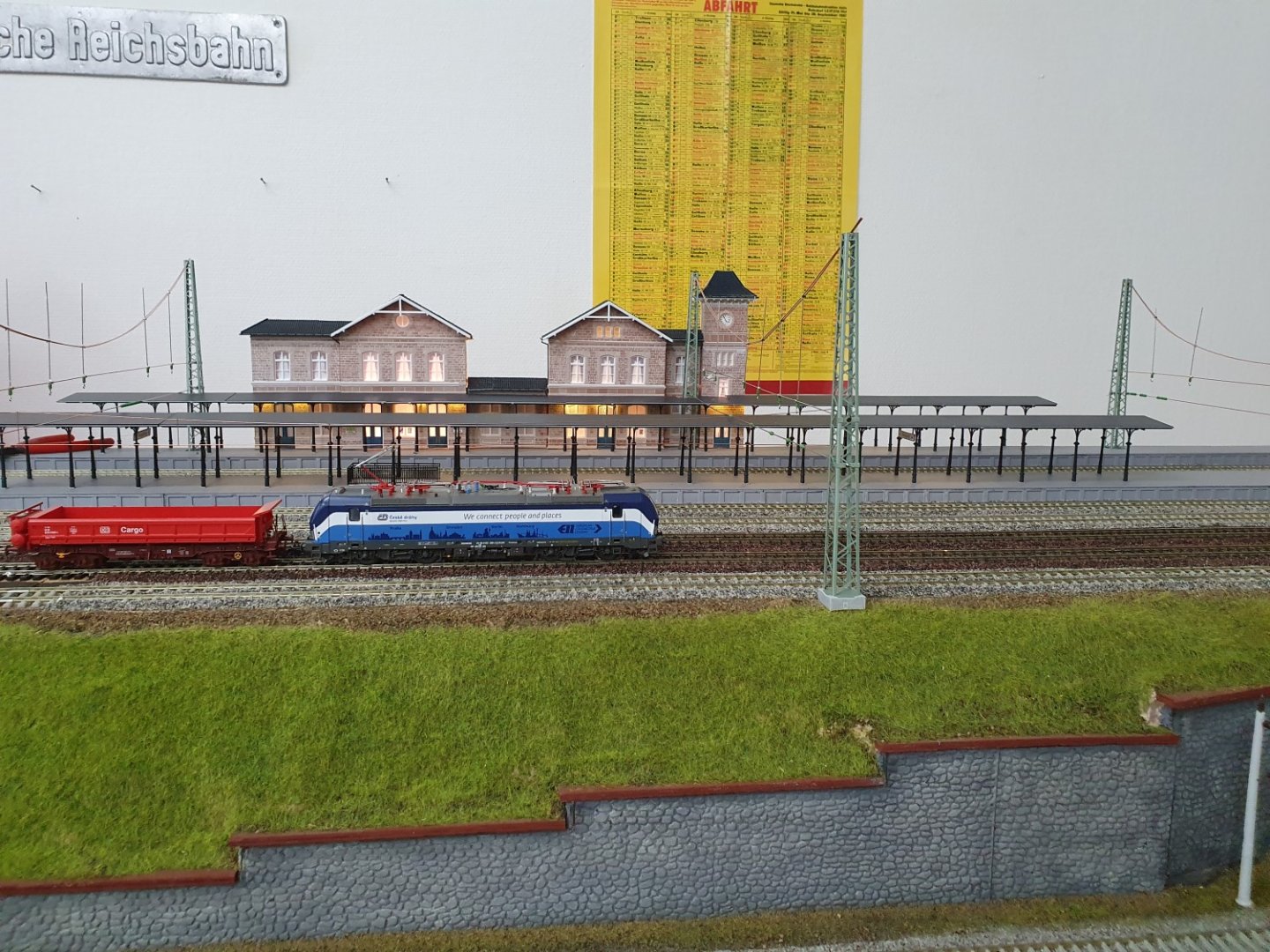

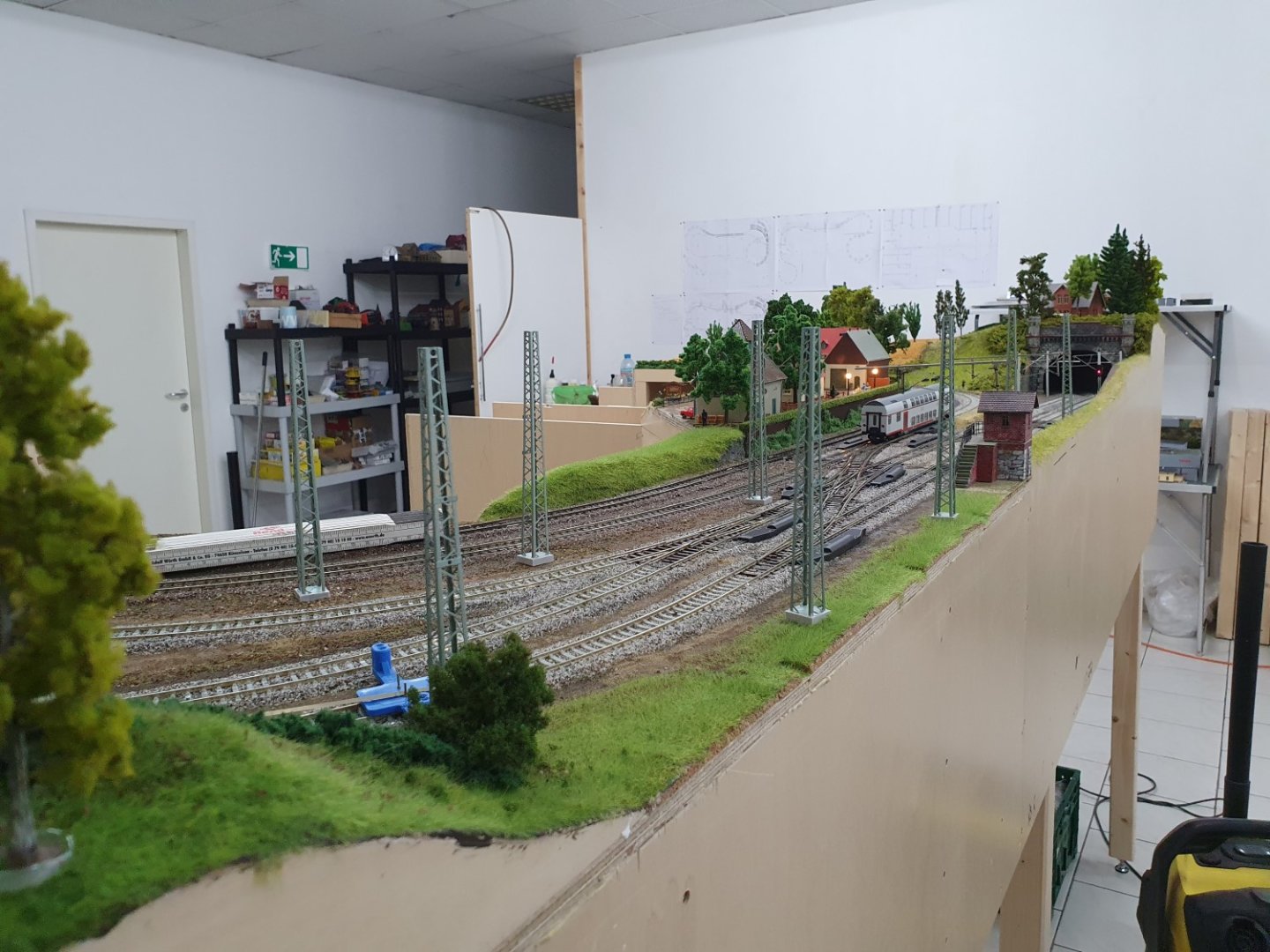

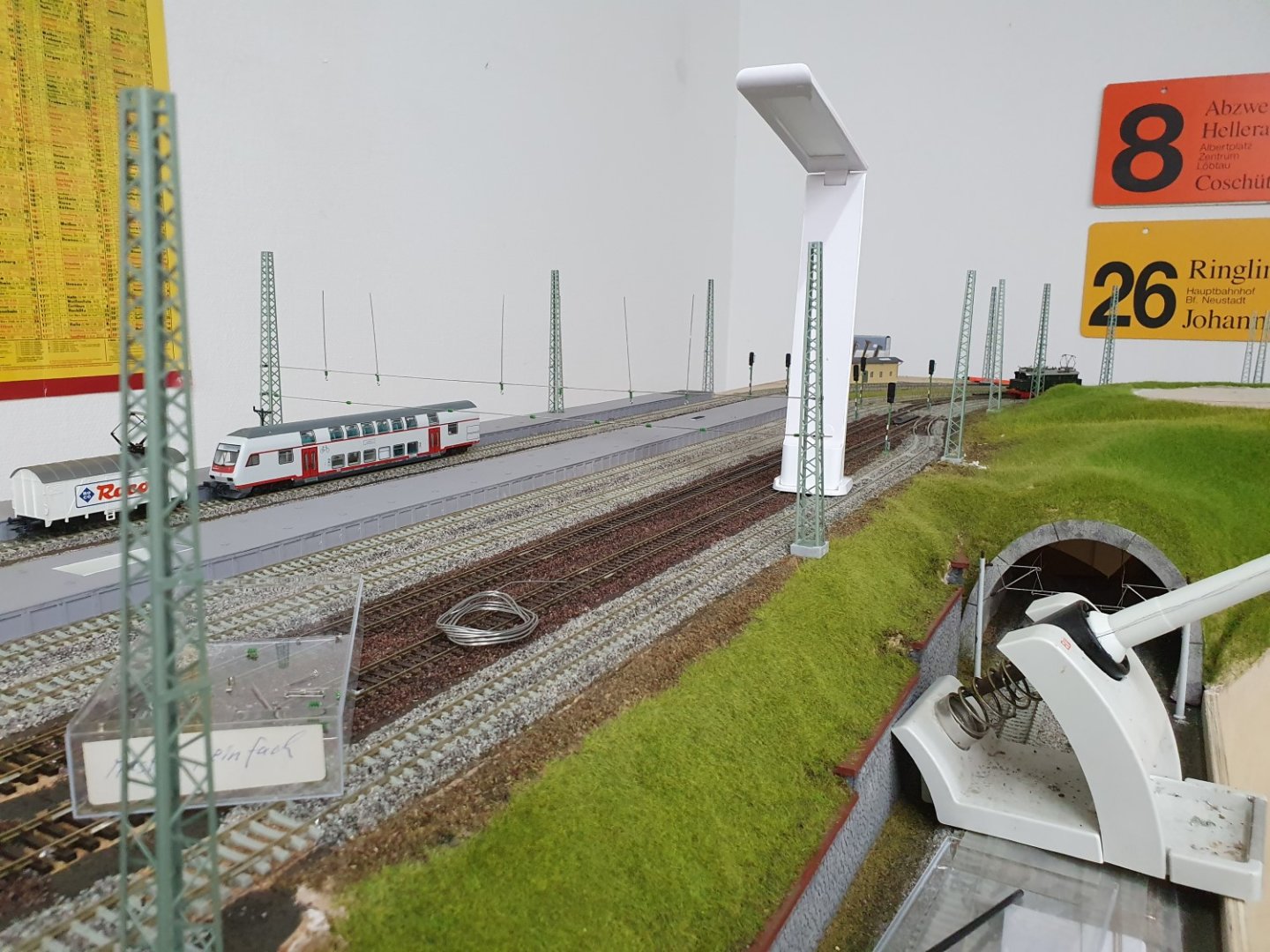

nächster Bauschritt - Oberleitungsbau

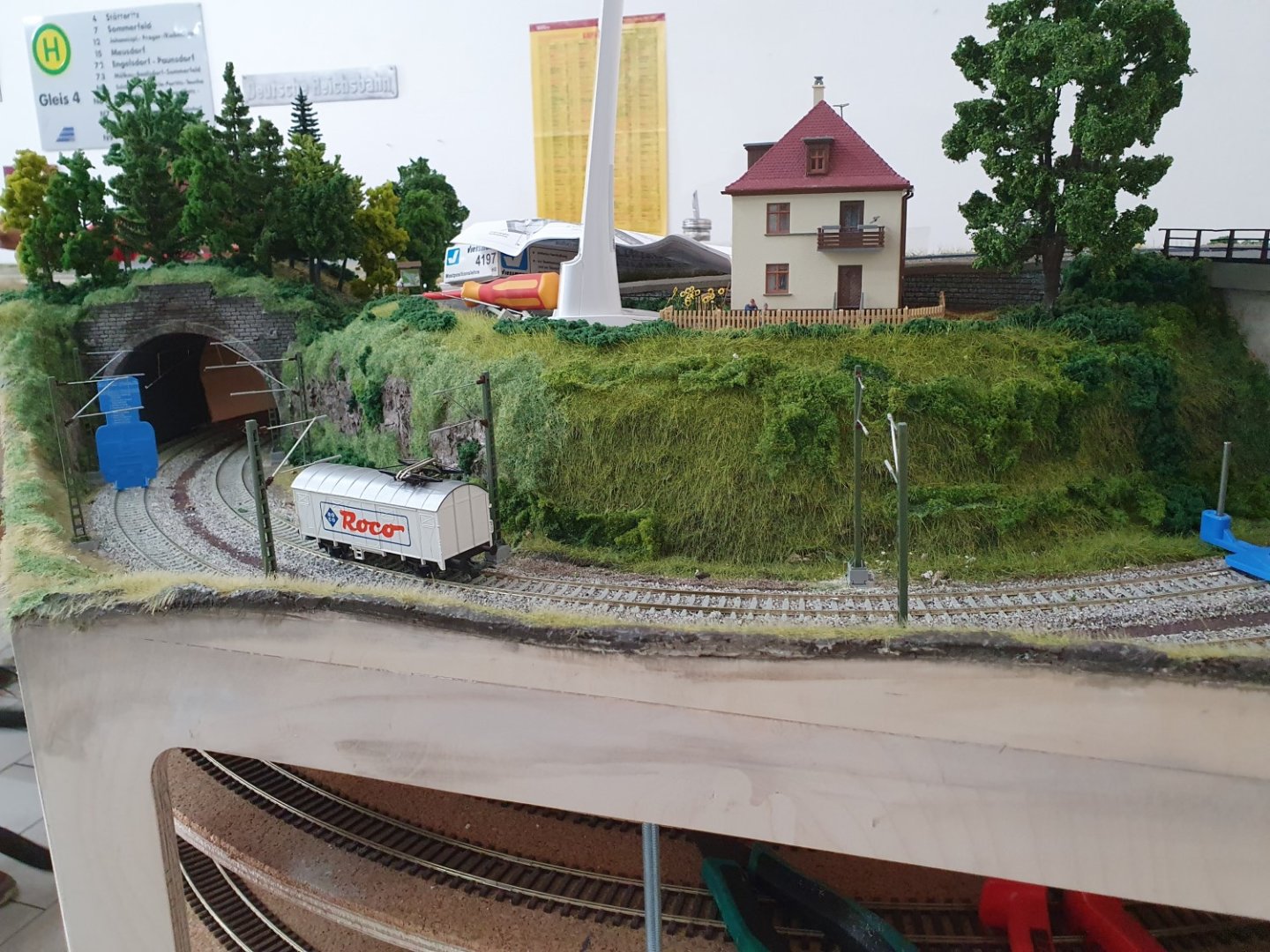

wir entschieden uns für den Einsatz der Sommerfeldt Oberleitungen. Die Elemente können individuell angepasst werden, so entstanden Masten mit Rohrausleger individuell, sowie die Fahrdrahtabspannungen ect.

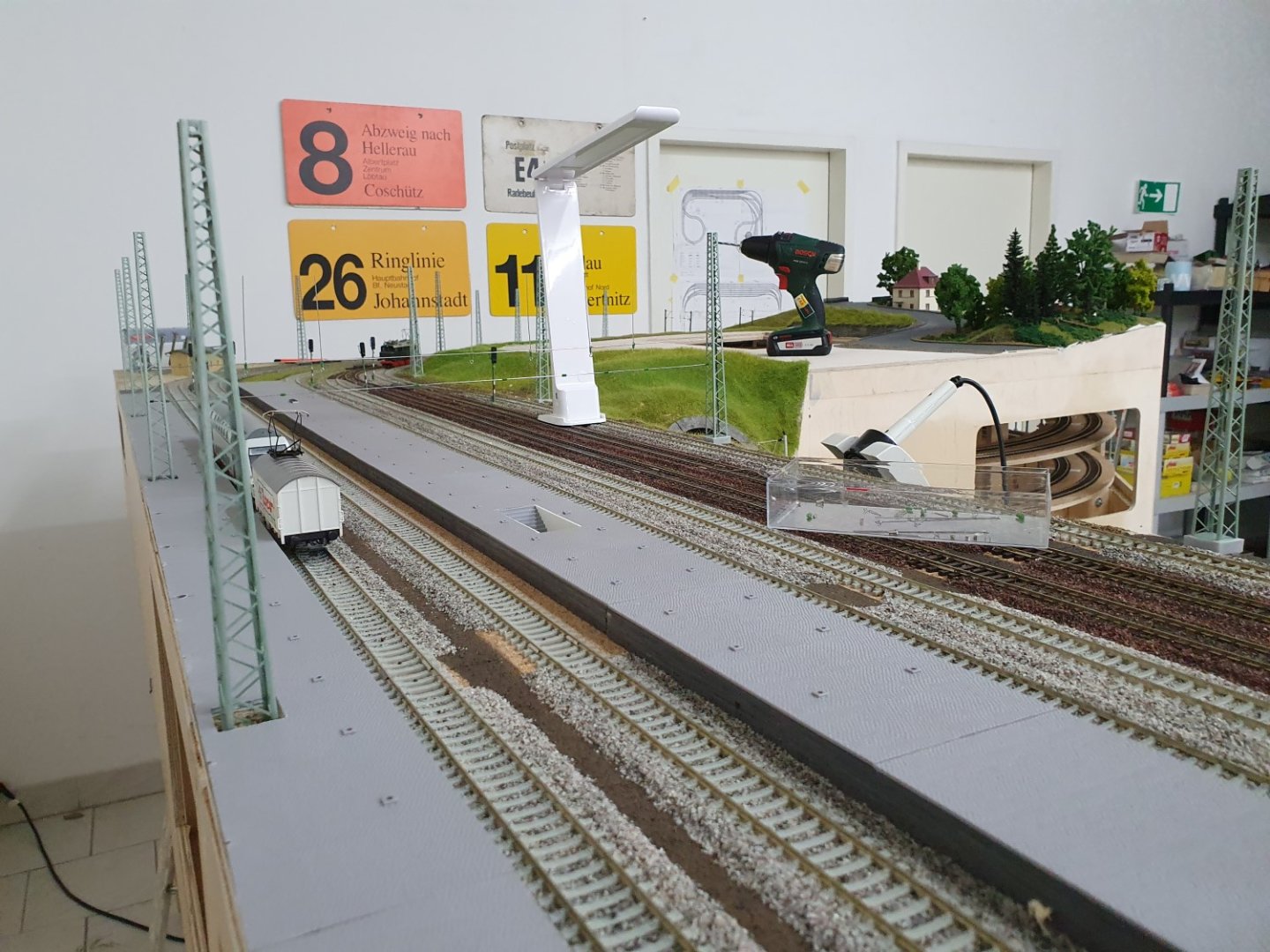

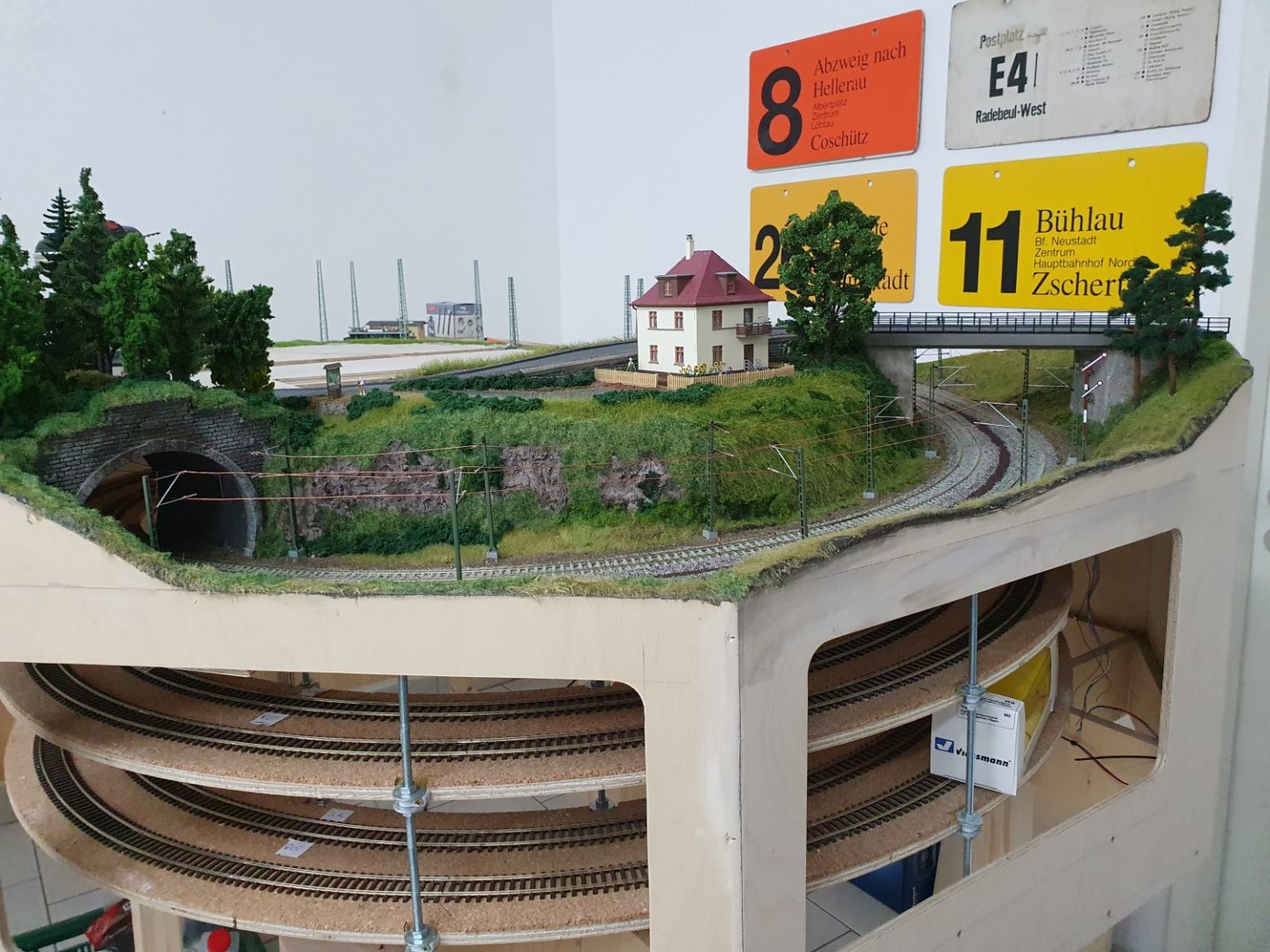

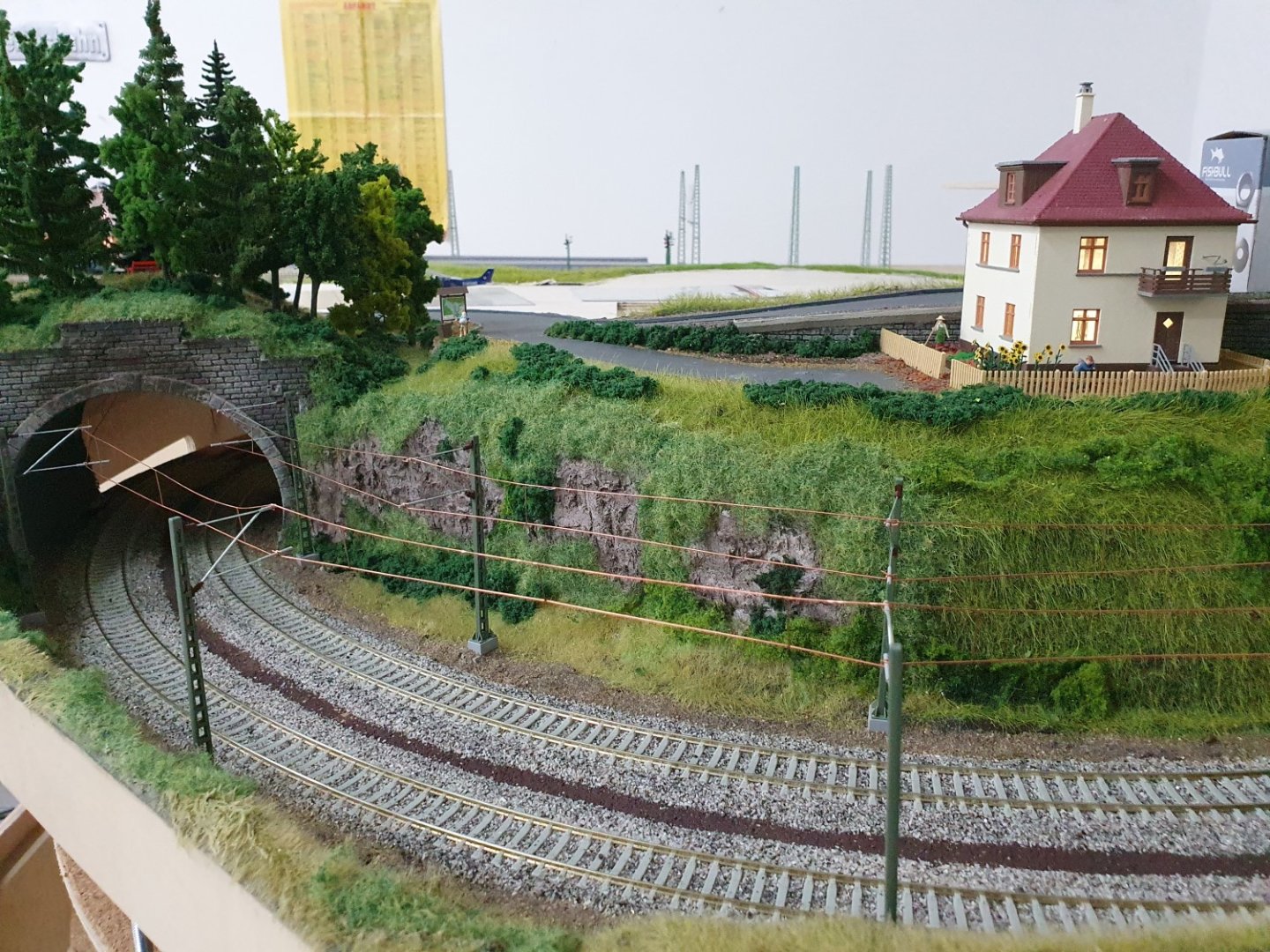

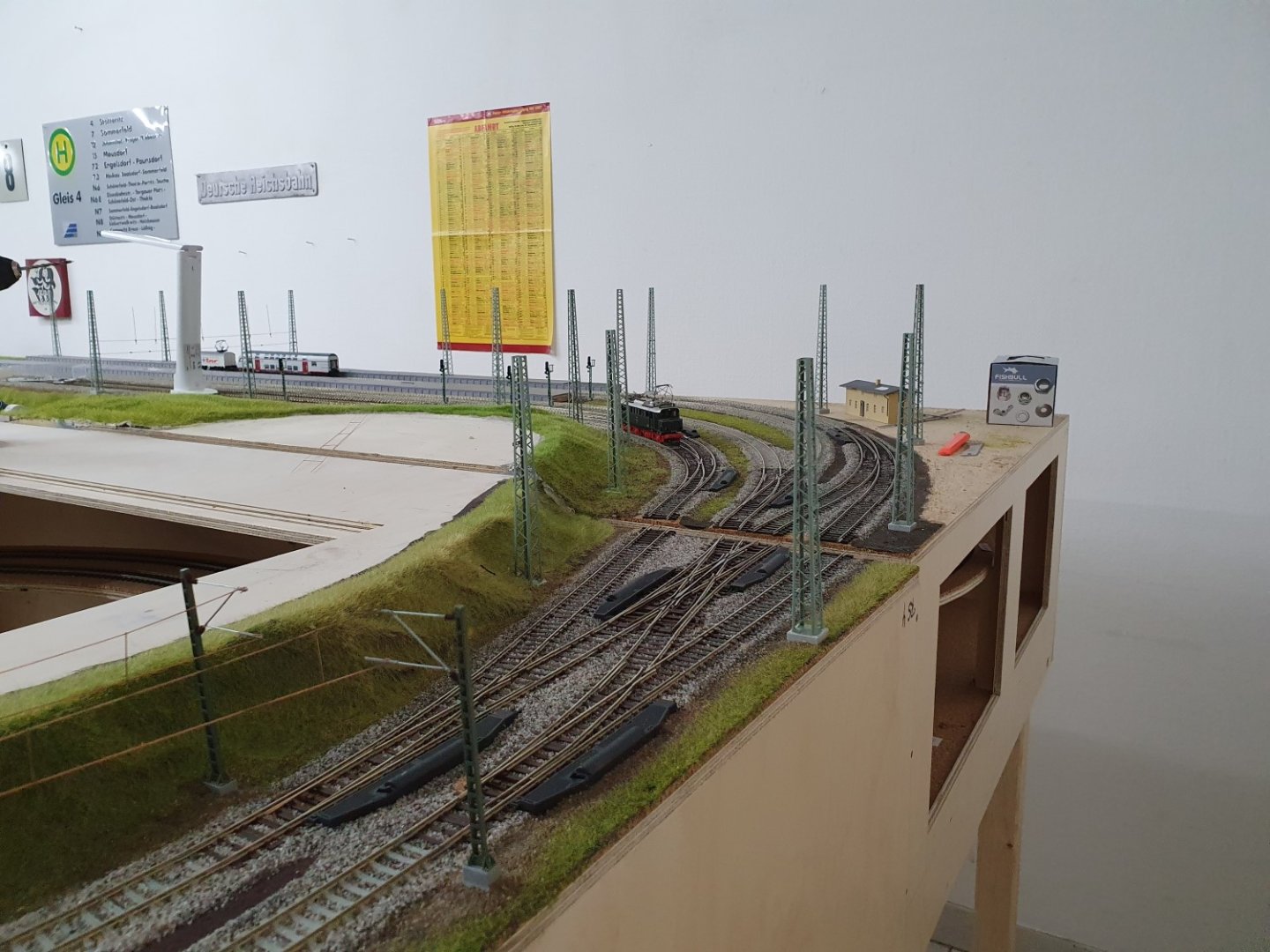

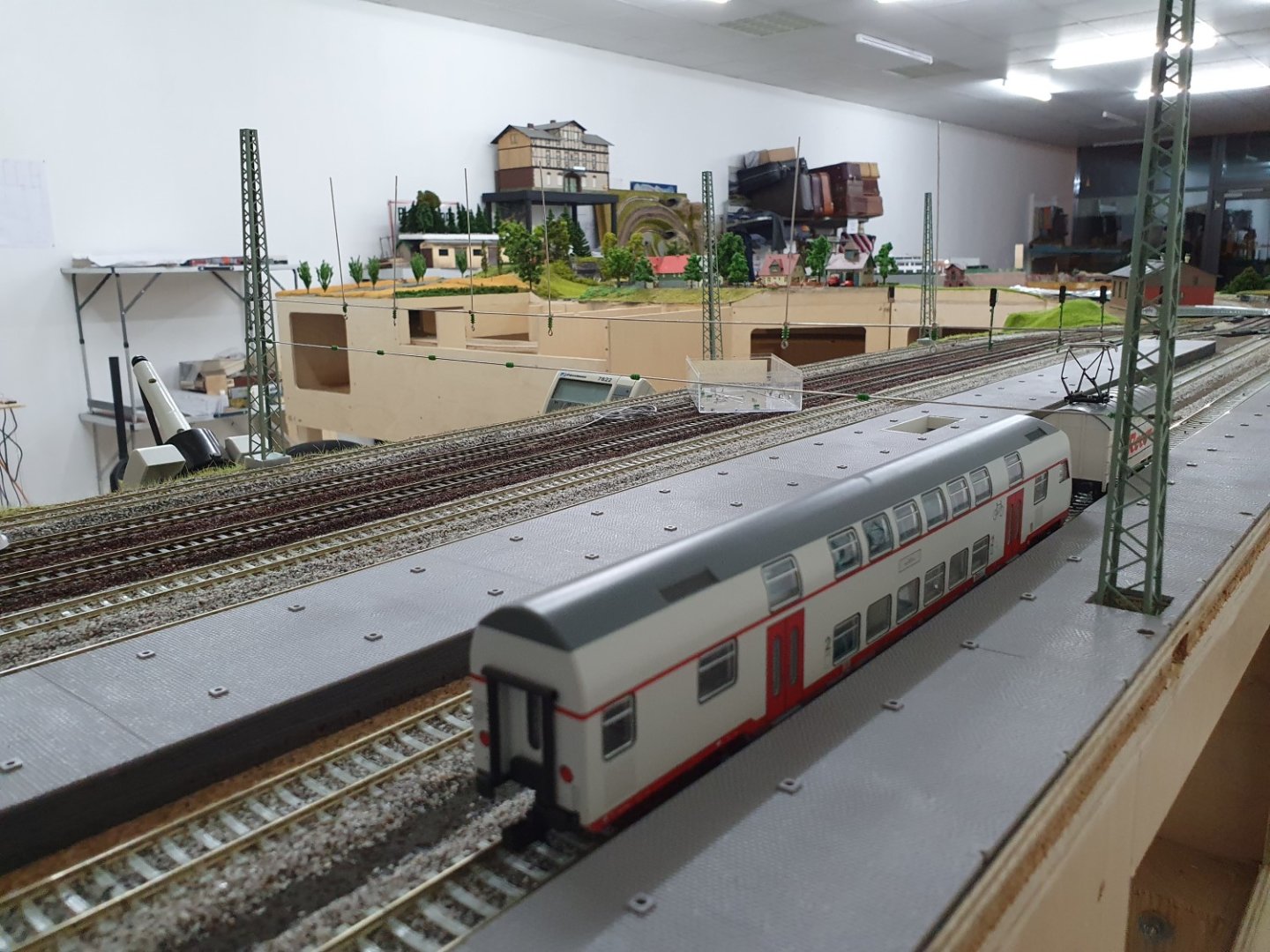

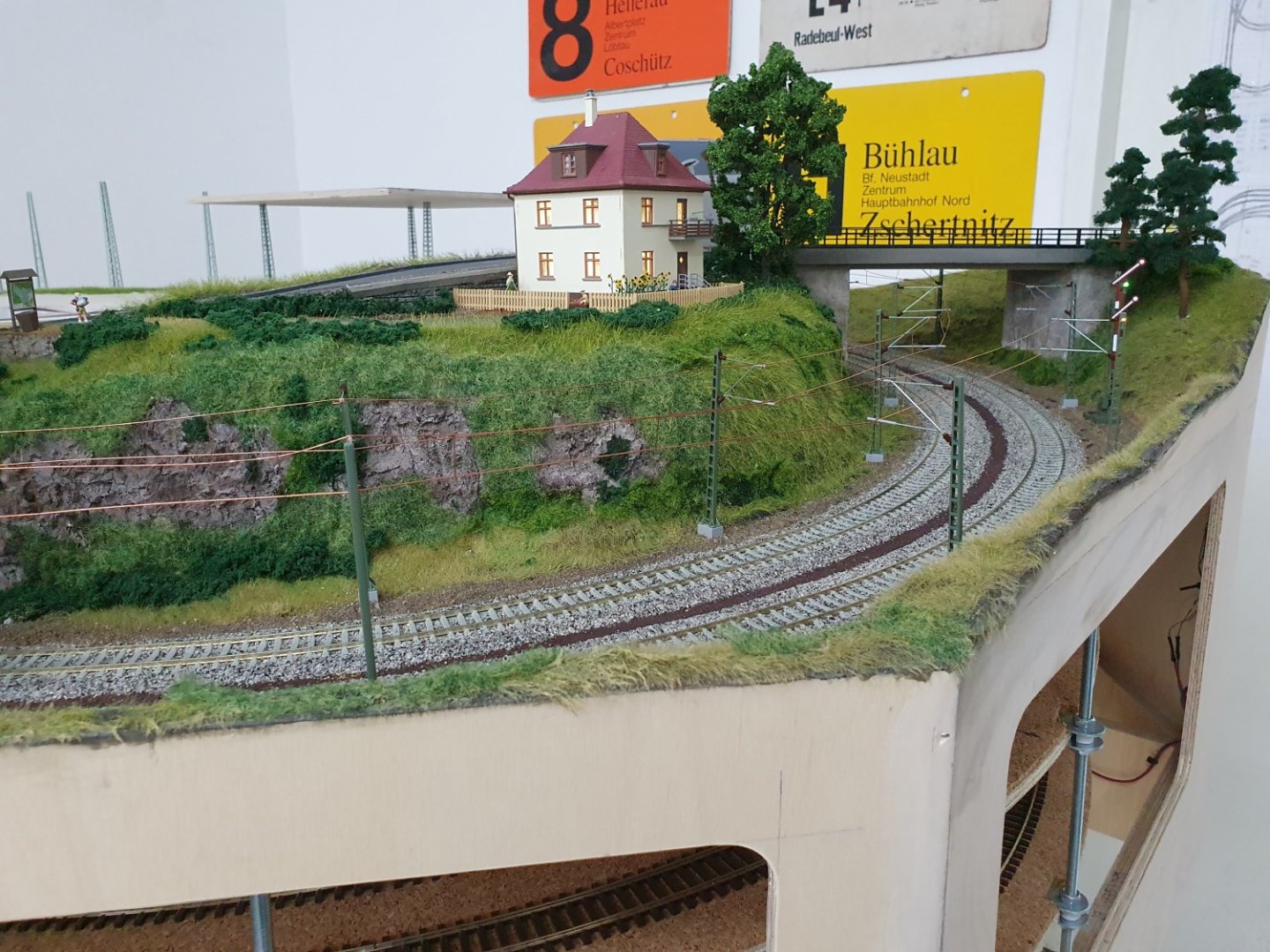

Der gesamte Bahnhofsbereich wurde unter Quertragwerken "verdrahtet" und die Abfahrten zu den Gleiswendeln dann mit Streckenmasten von Viessmann und den beschriebenen Rohrauslegermasten.
Auf der Paradestrecke wurde eine "Schnellfahrleitung" mit Betonmasten realisiert.

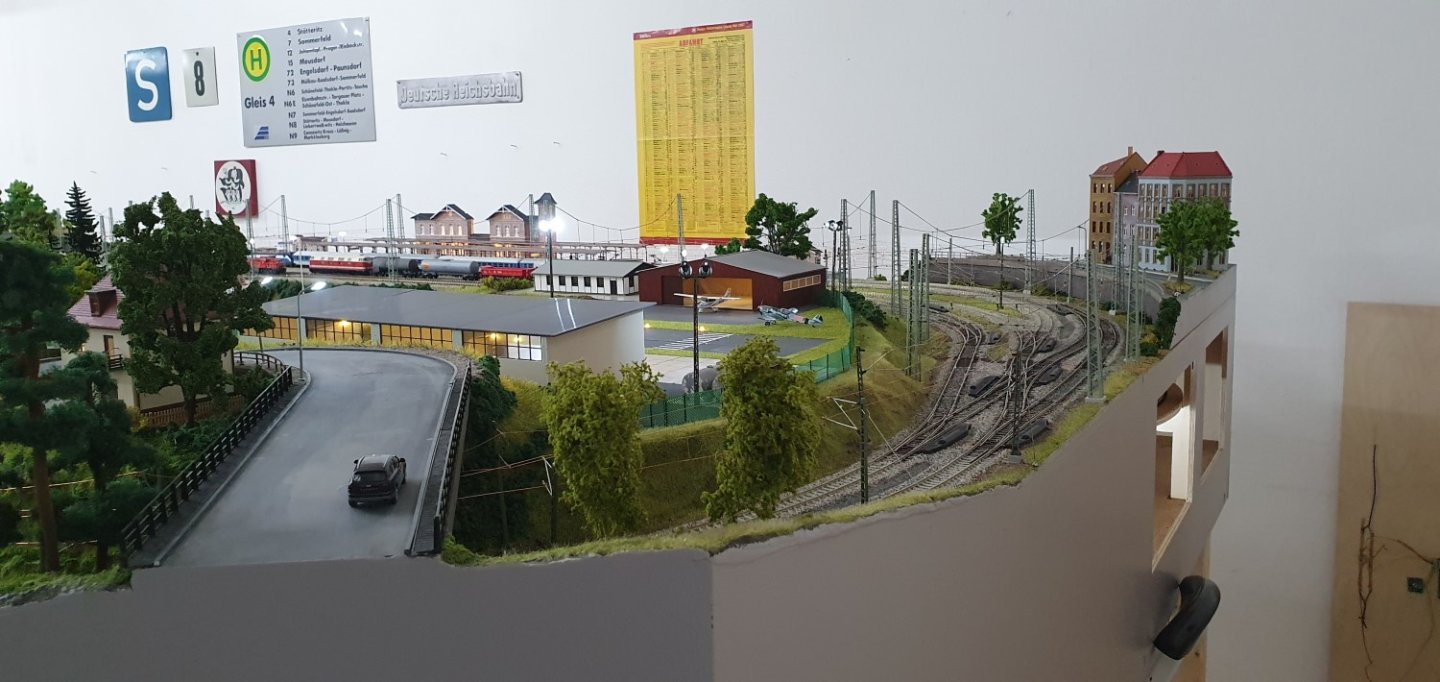

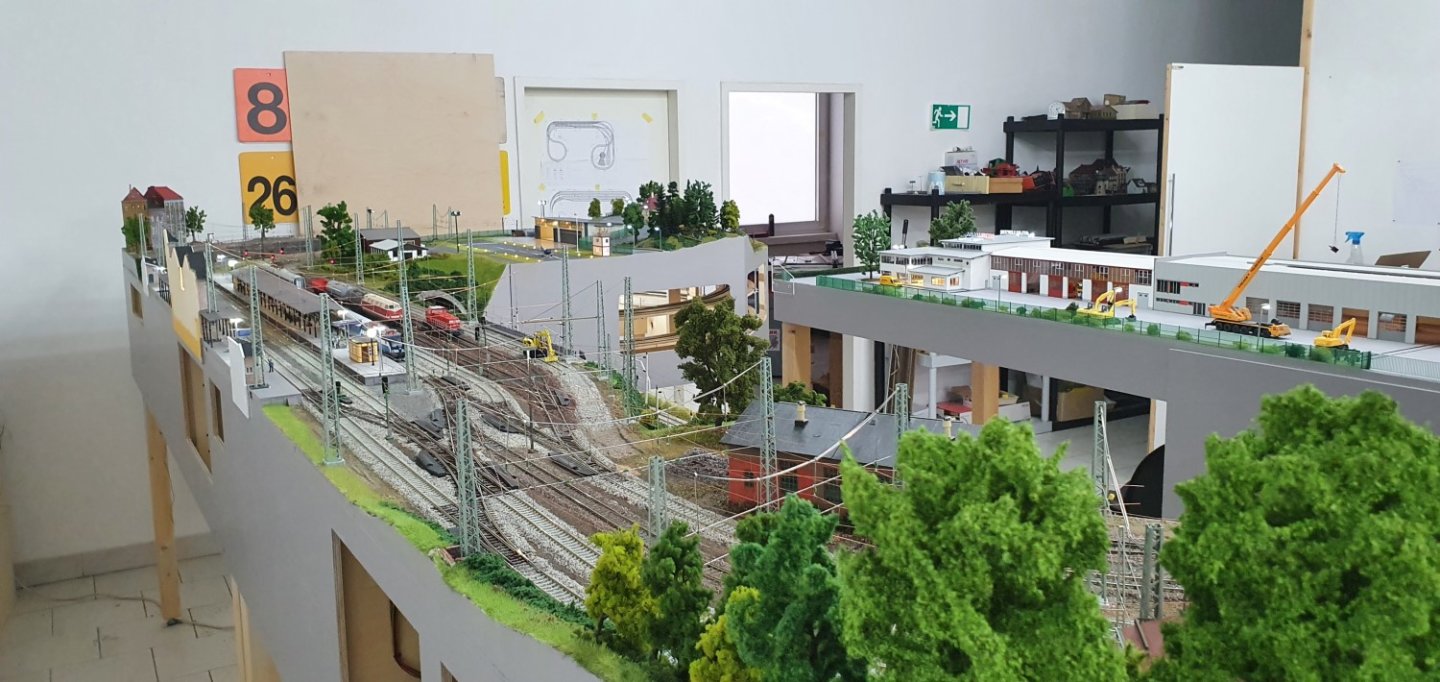

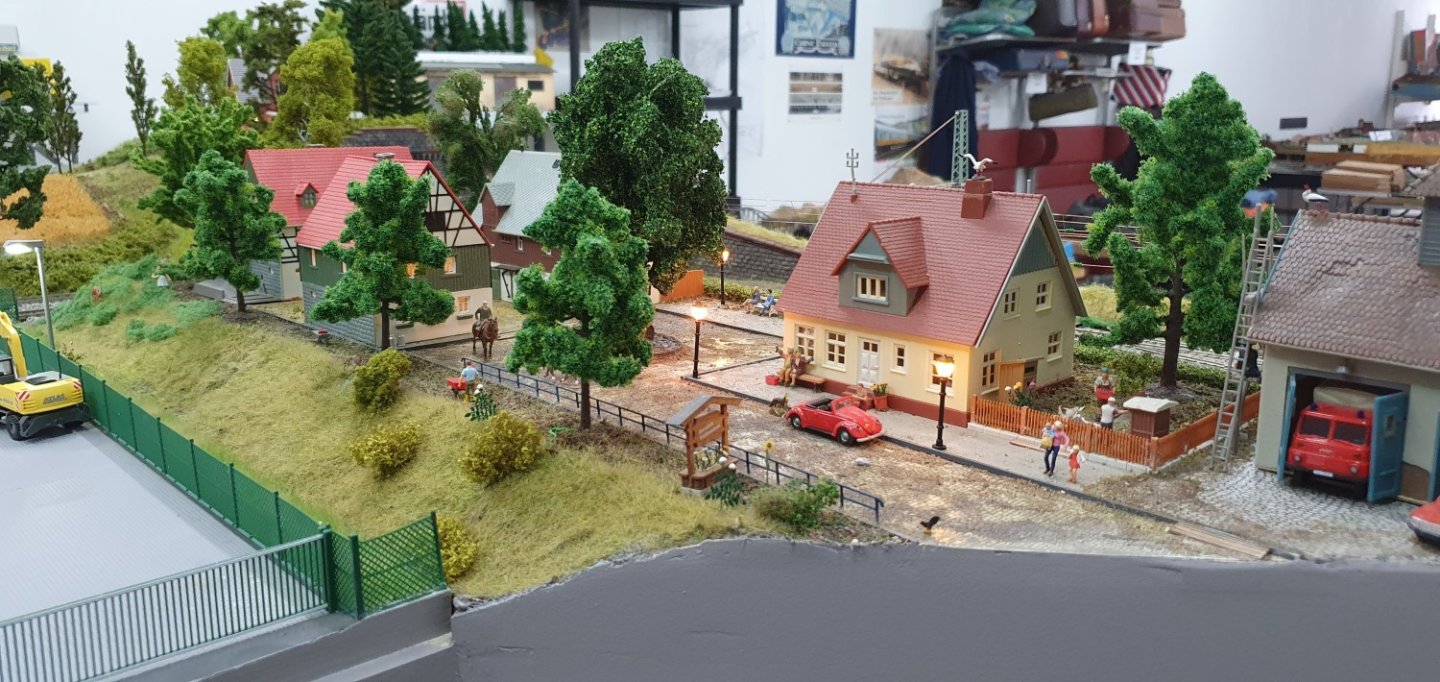

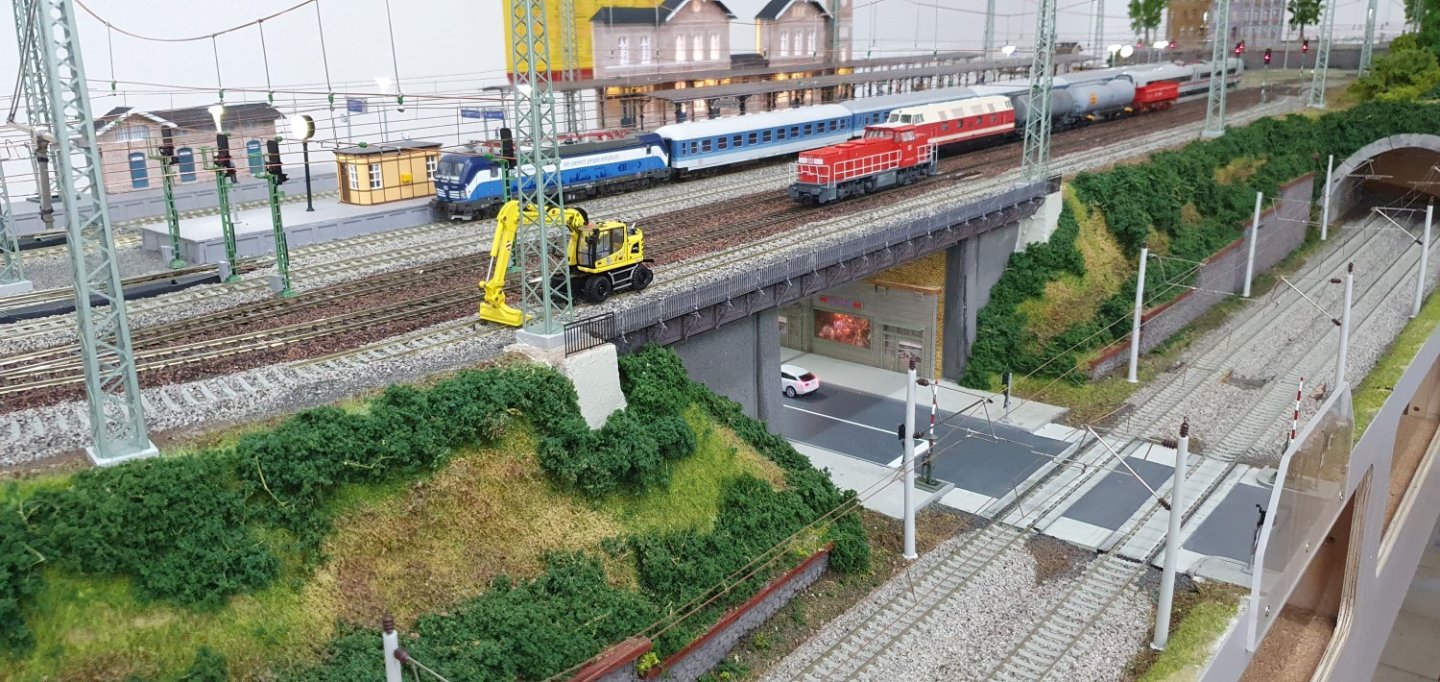

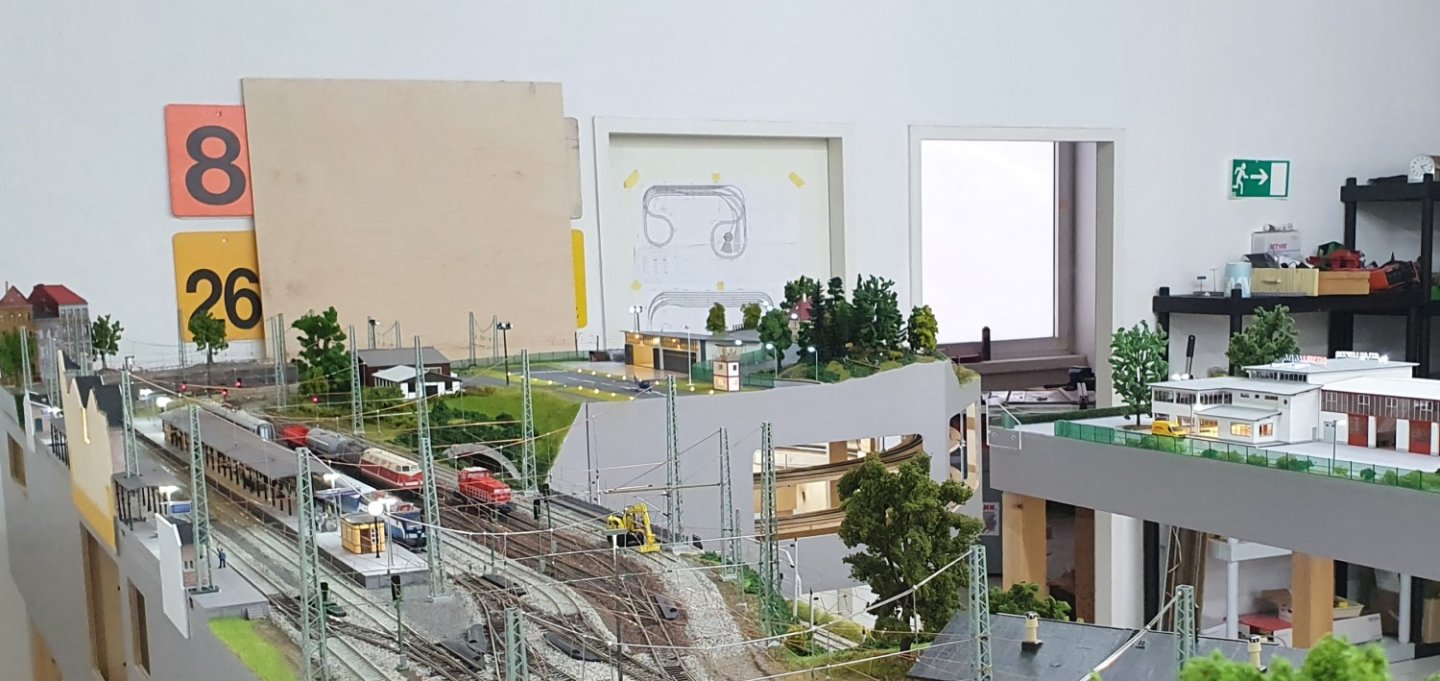

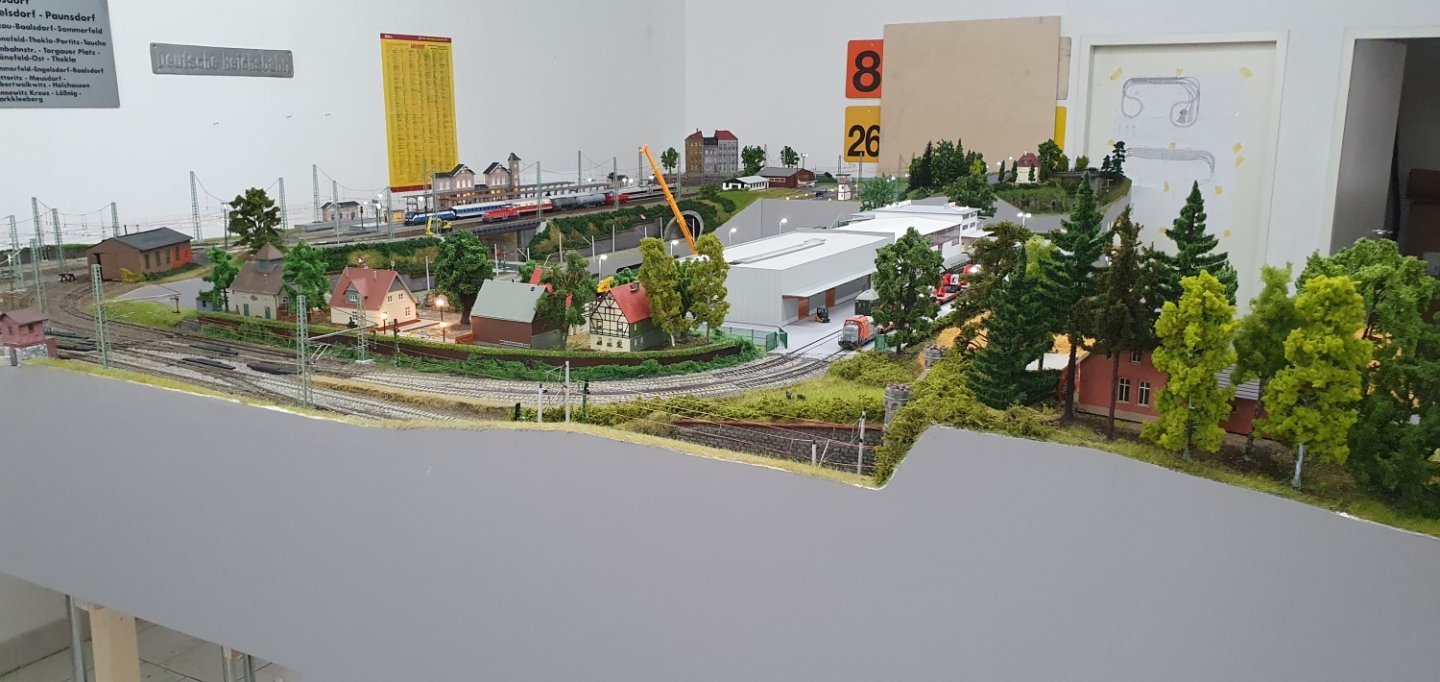

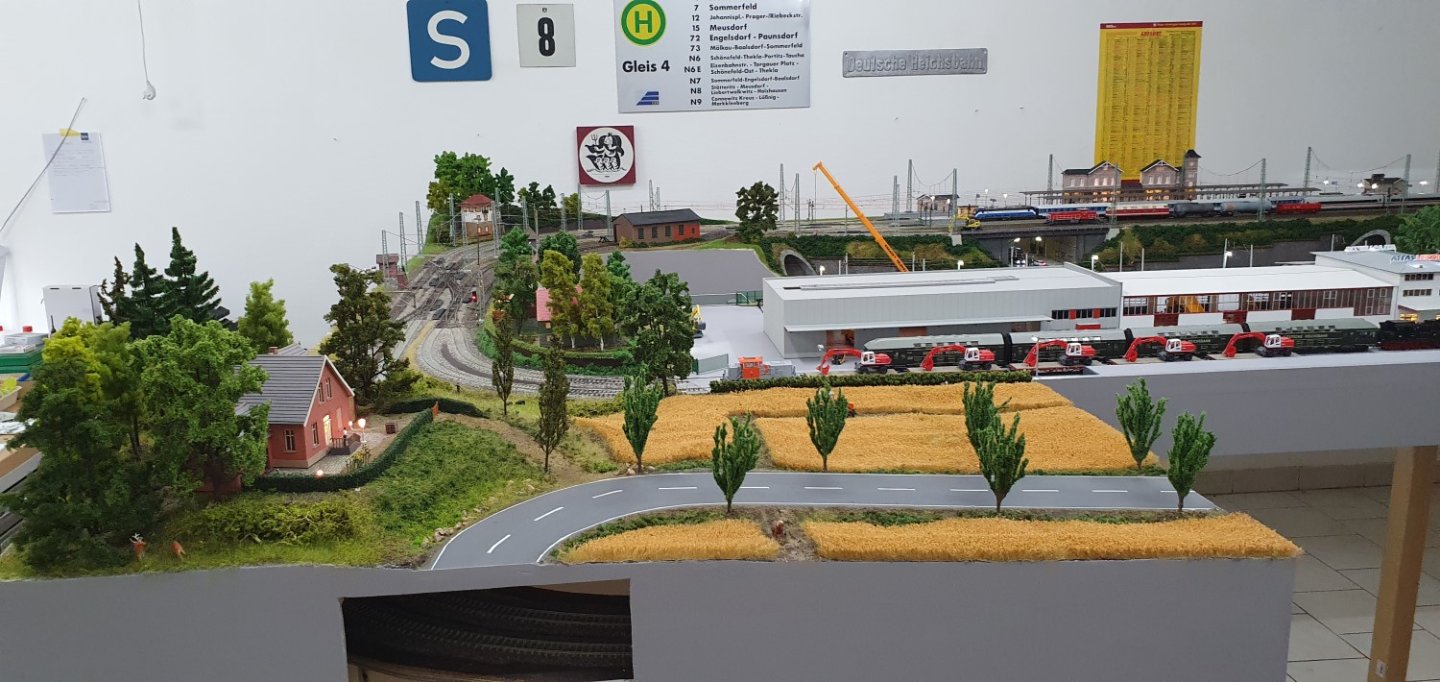

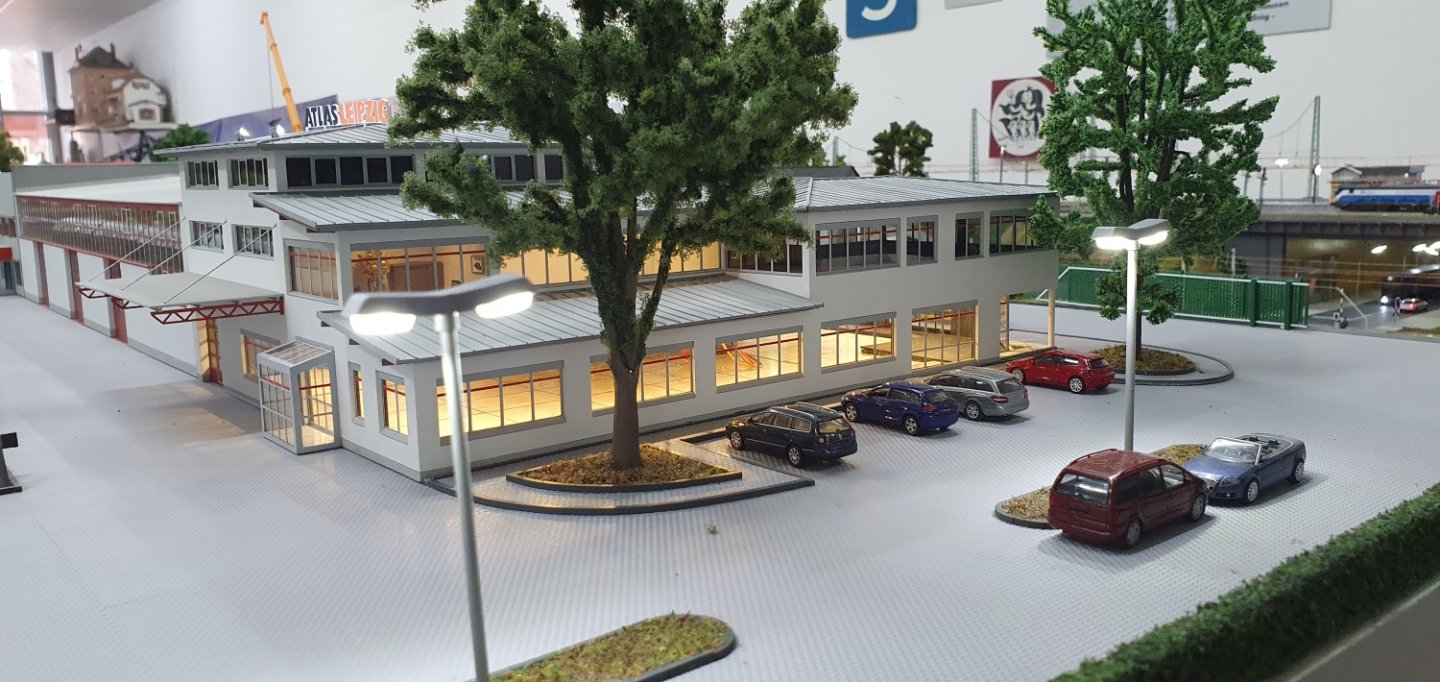

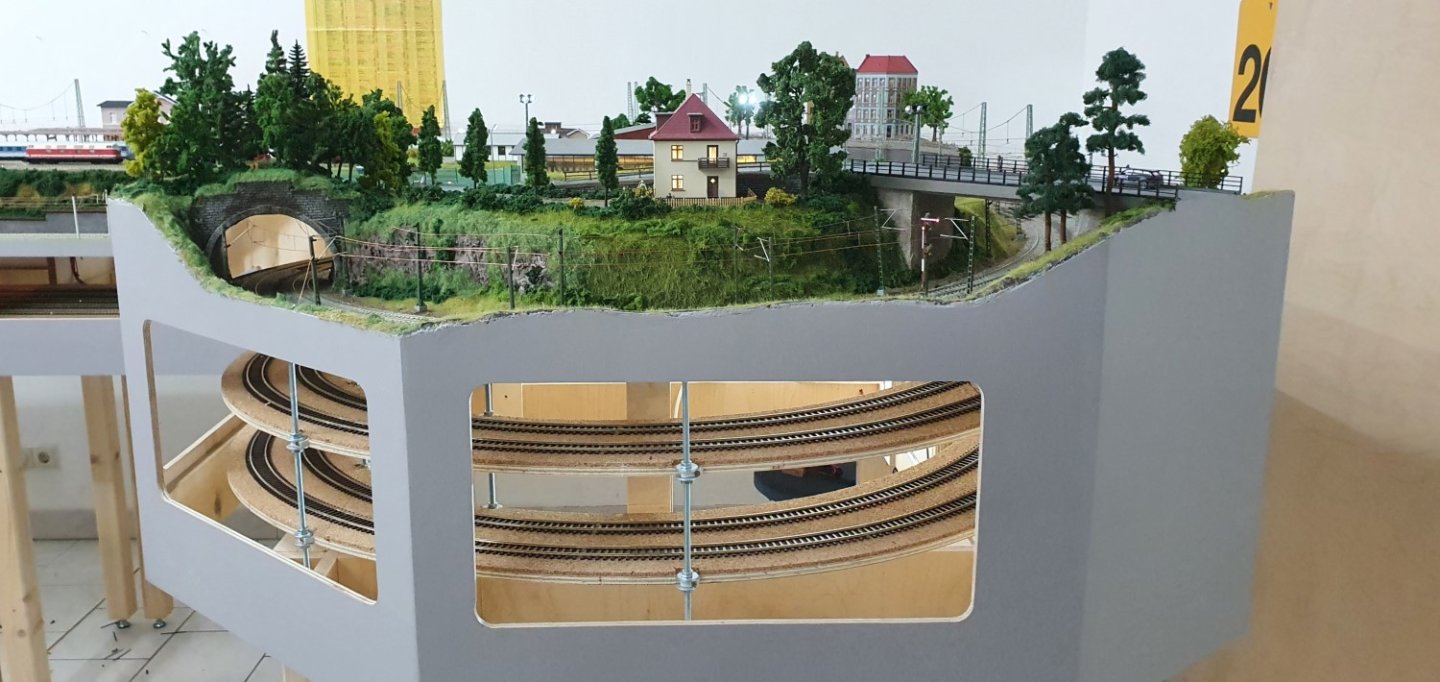

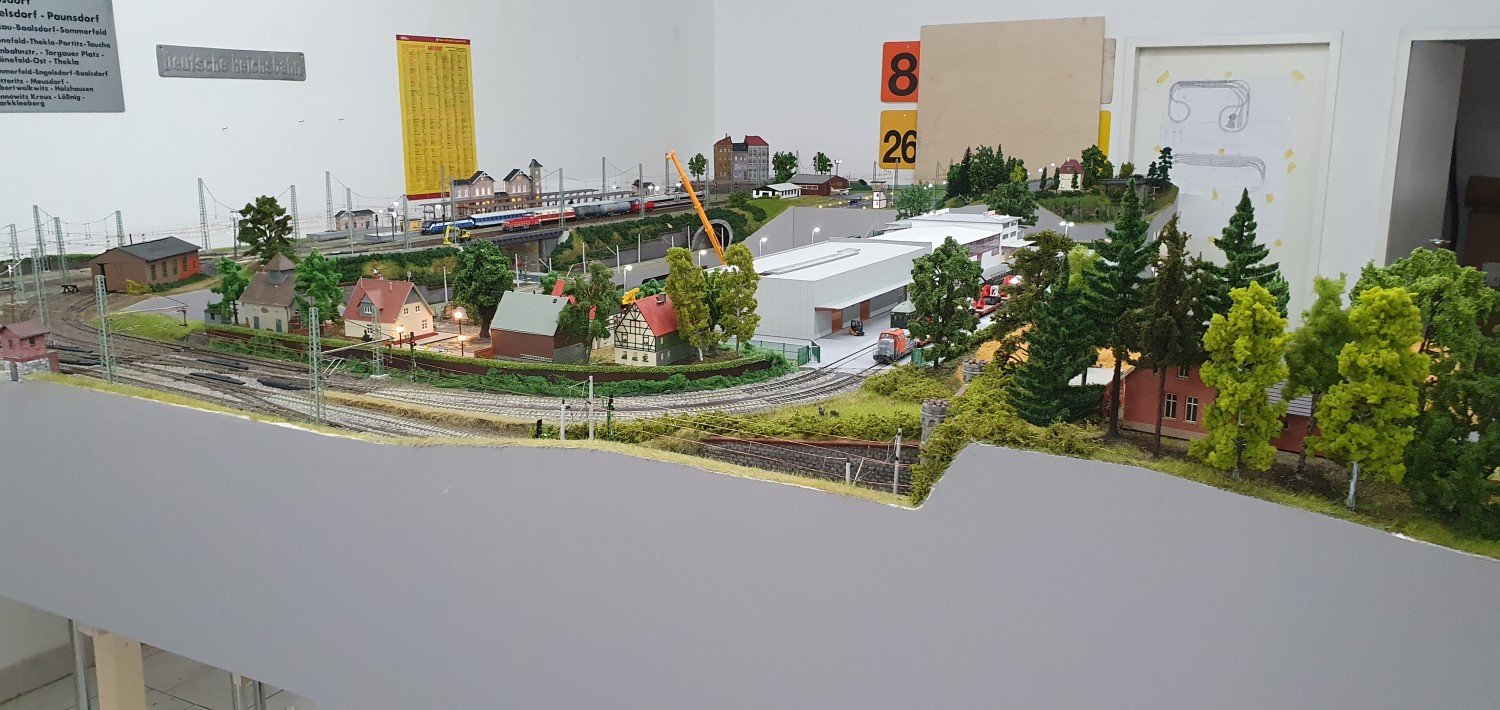

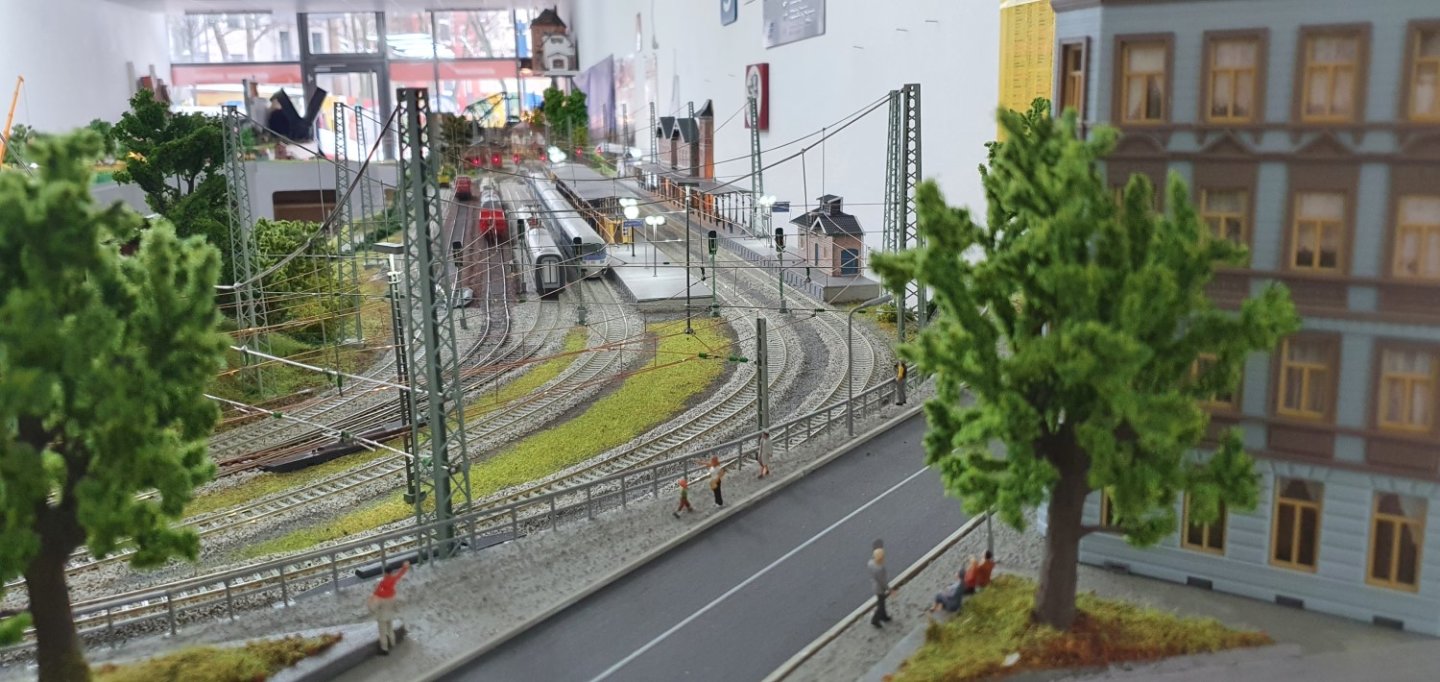

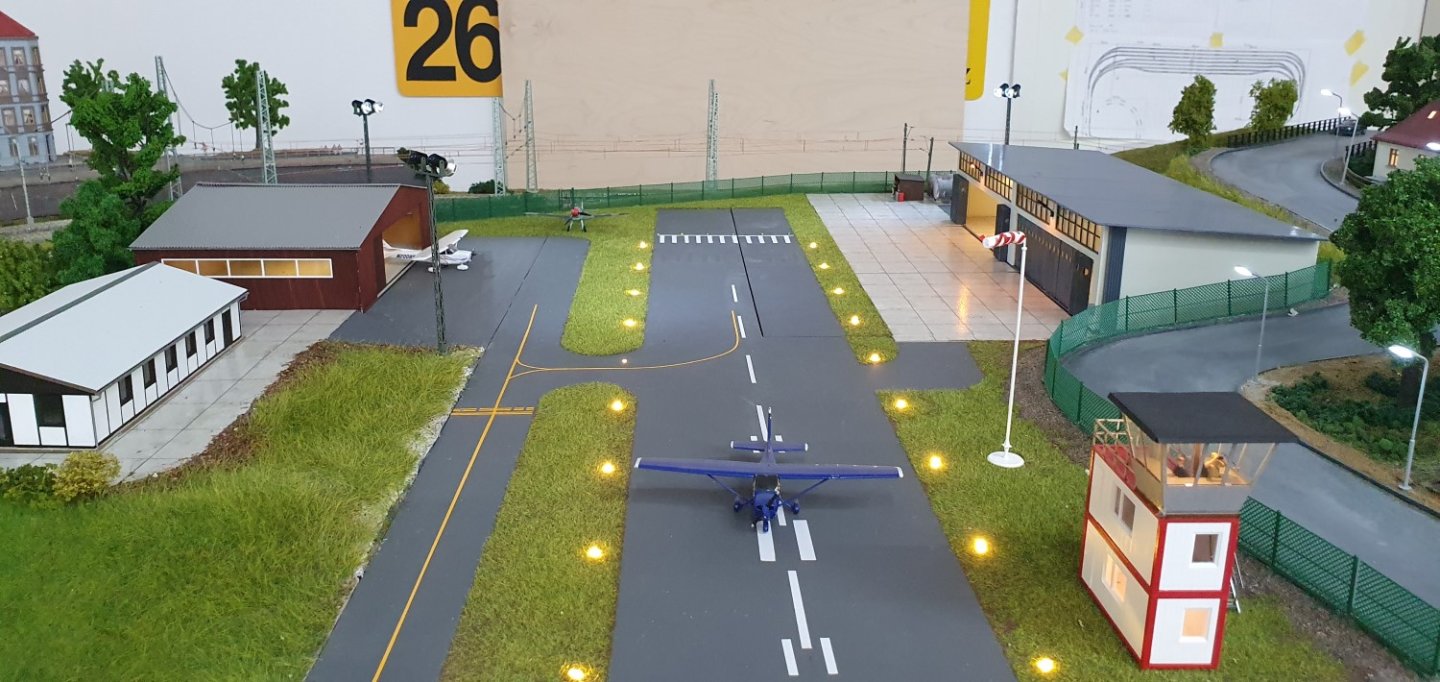

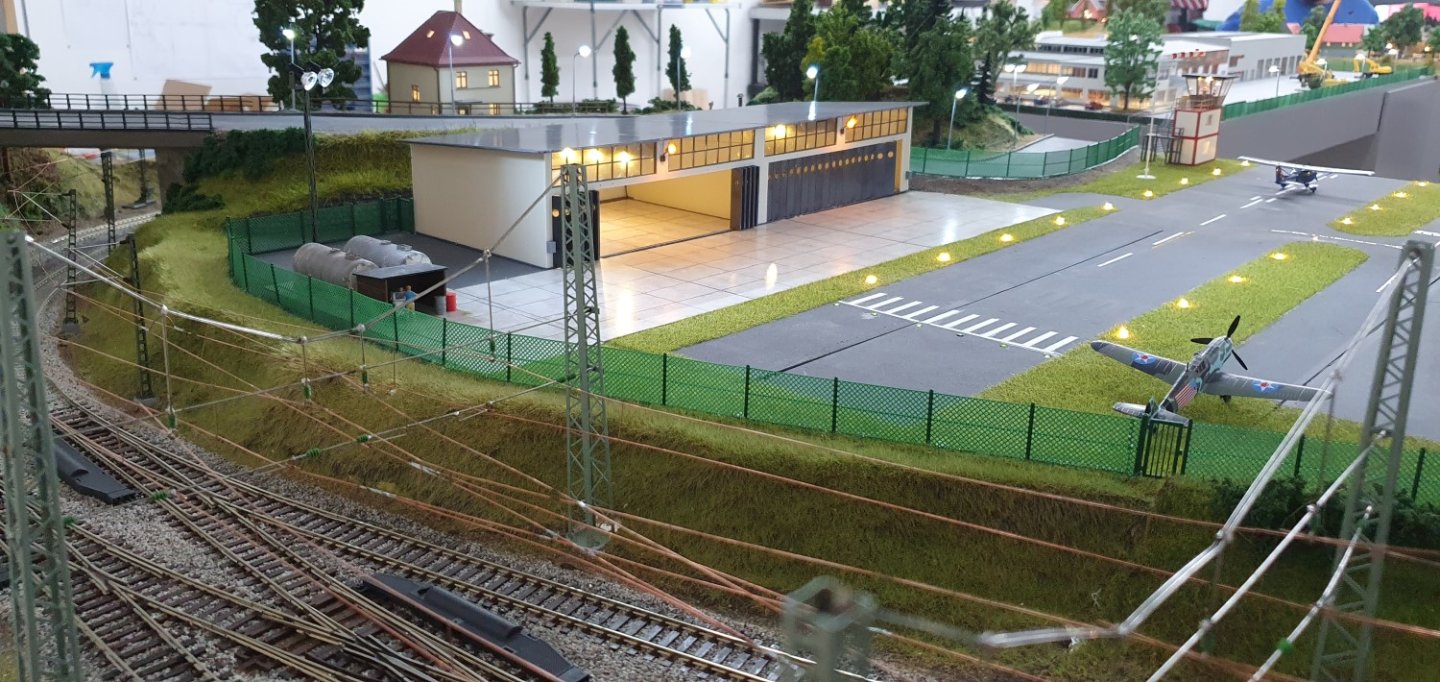

Bilder der fertigen Anlage...
