Bauprojekt: TT - Anlage Müllerstein
Baugröße: 4,00 m x 2,90 m - L Form
System: Digitalsteuerung mit Traincontroller Gold
Thema: Zweigleisige Hauptbahn mit abzweigender Nebenbahn - Dampflok und Diesellok BW mit Drehscheibe
Gleismaterial: 90,21 m Tillig Modellgleis und 51 Weichen

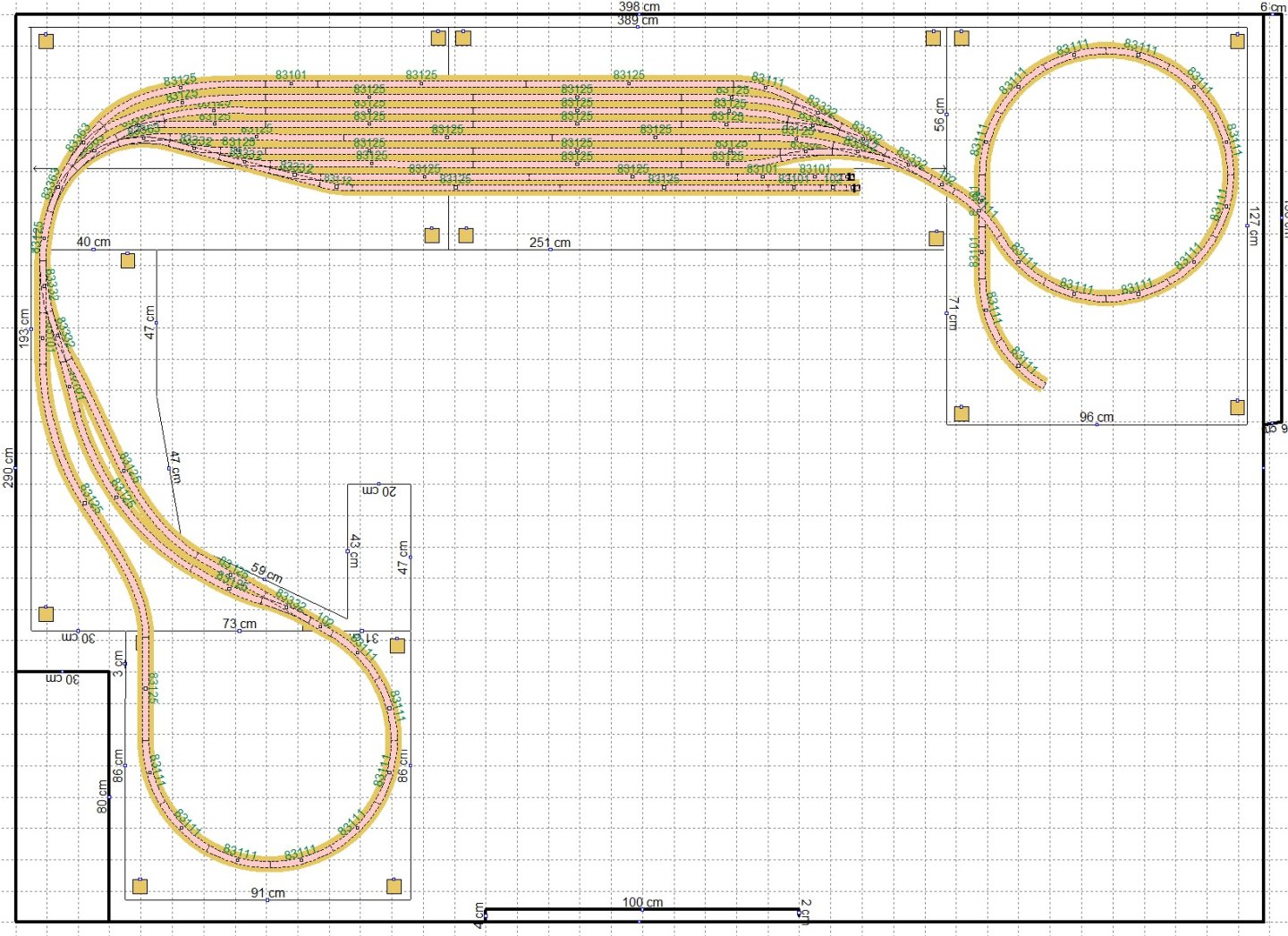

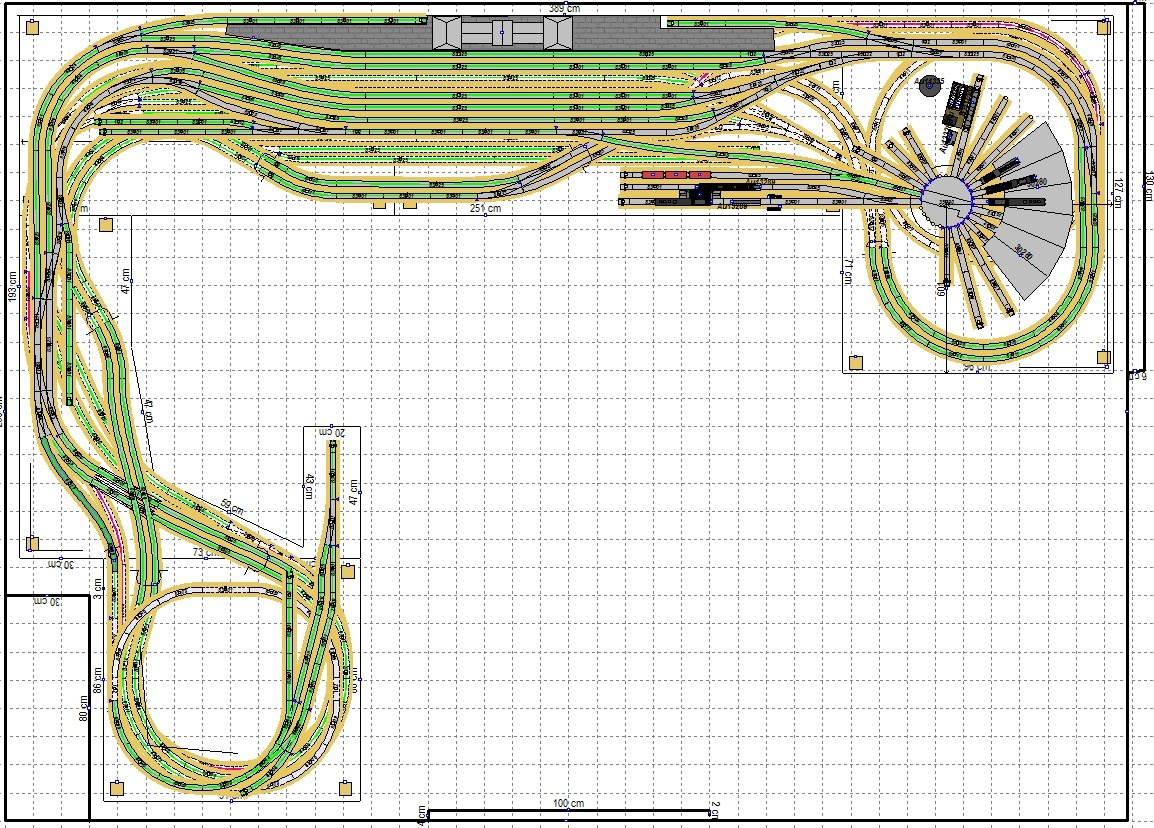

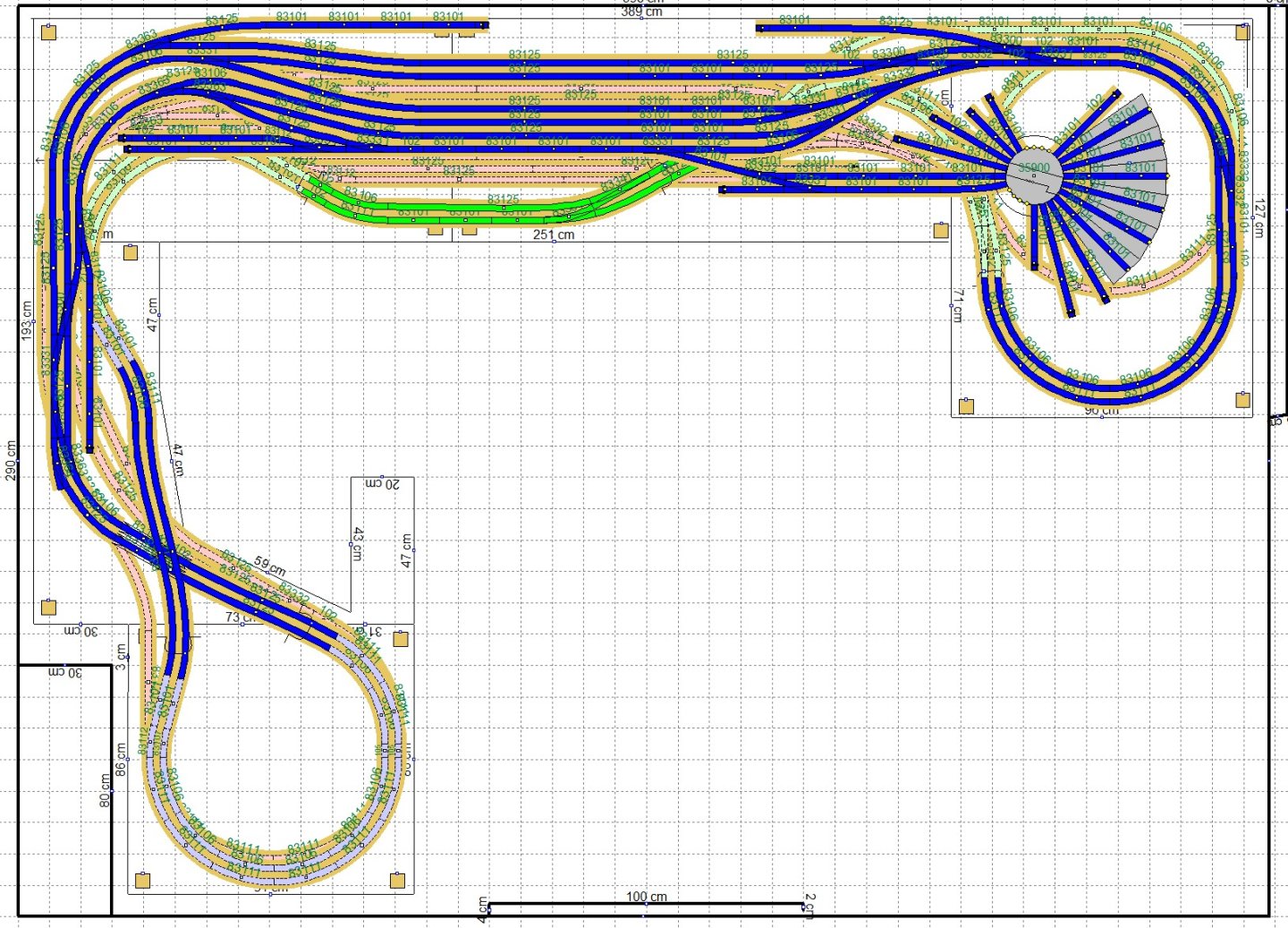

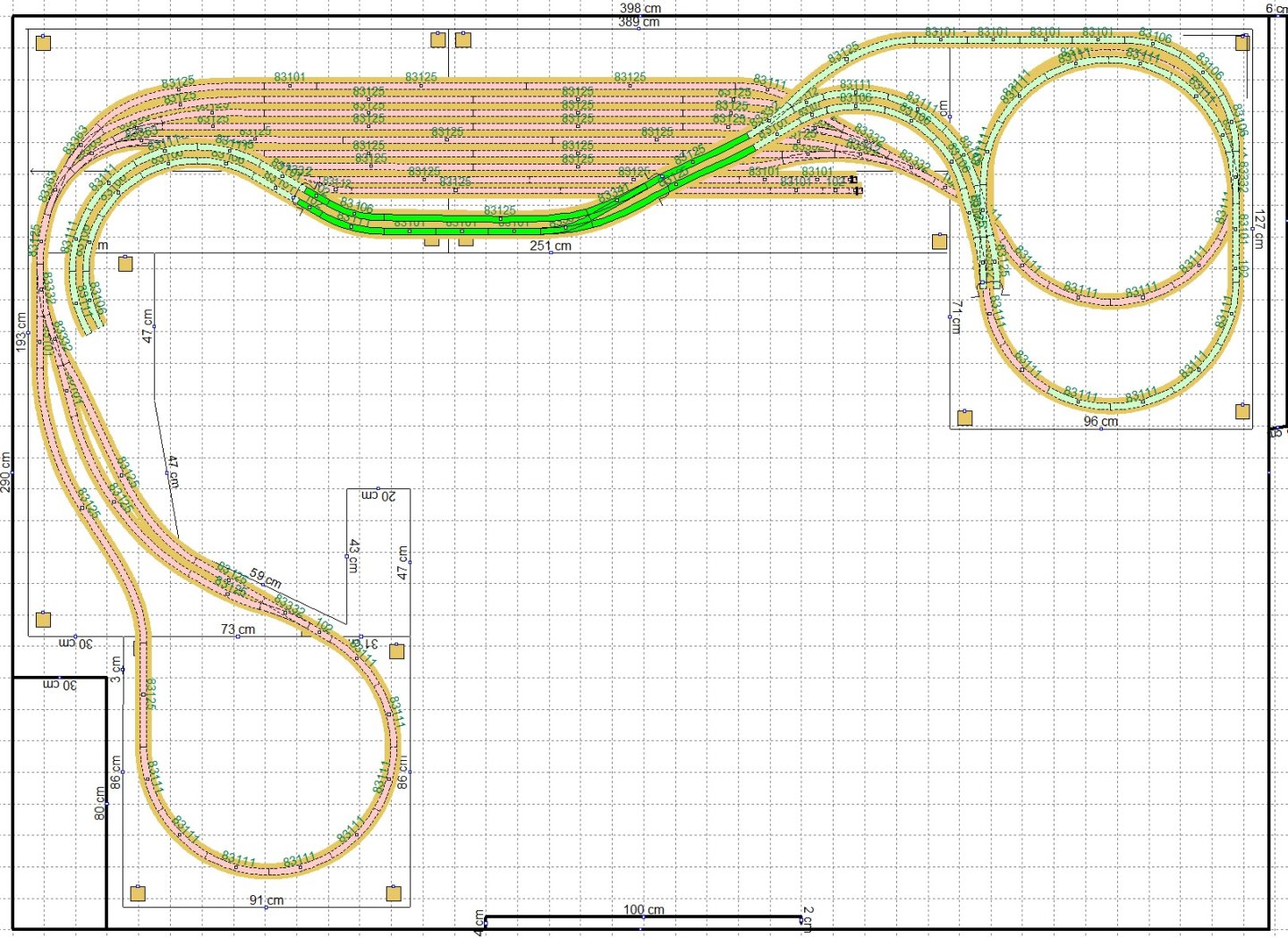

...am Anfang steht immer die Planung......
Schwerpunkte der Anlage sollten sein:
...das Projekt kann nach eingehender Abnahme gebaut werden....

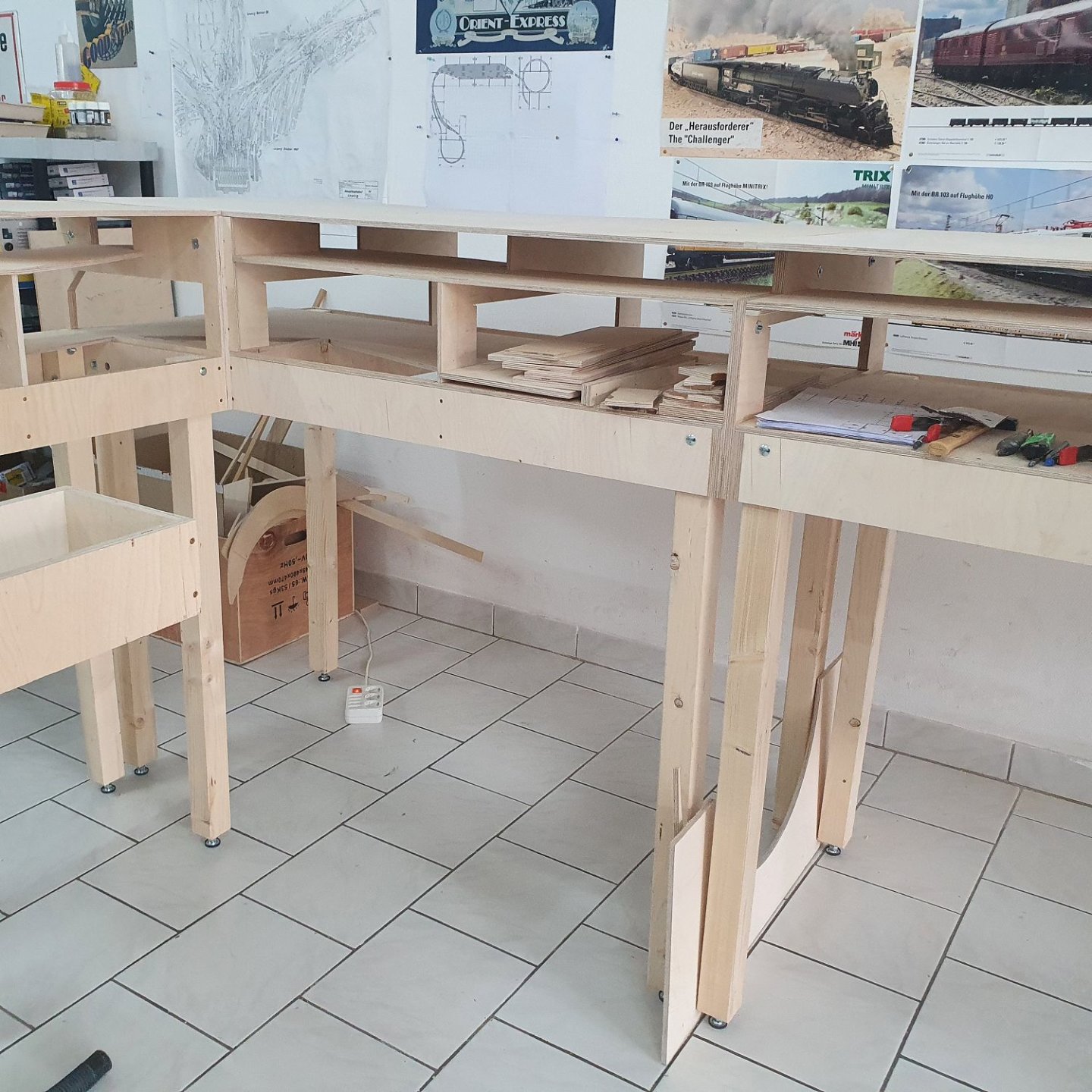

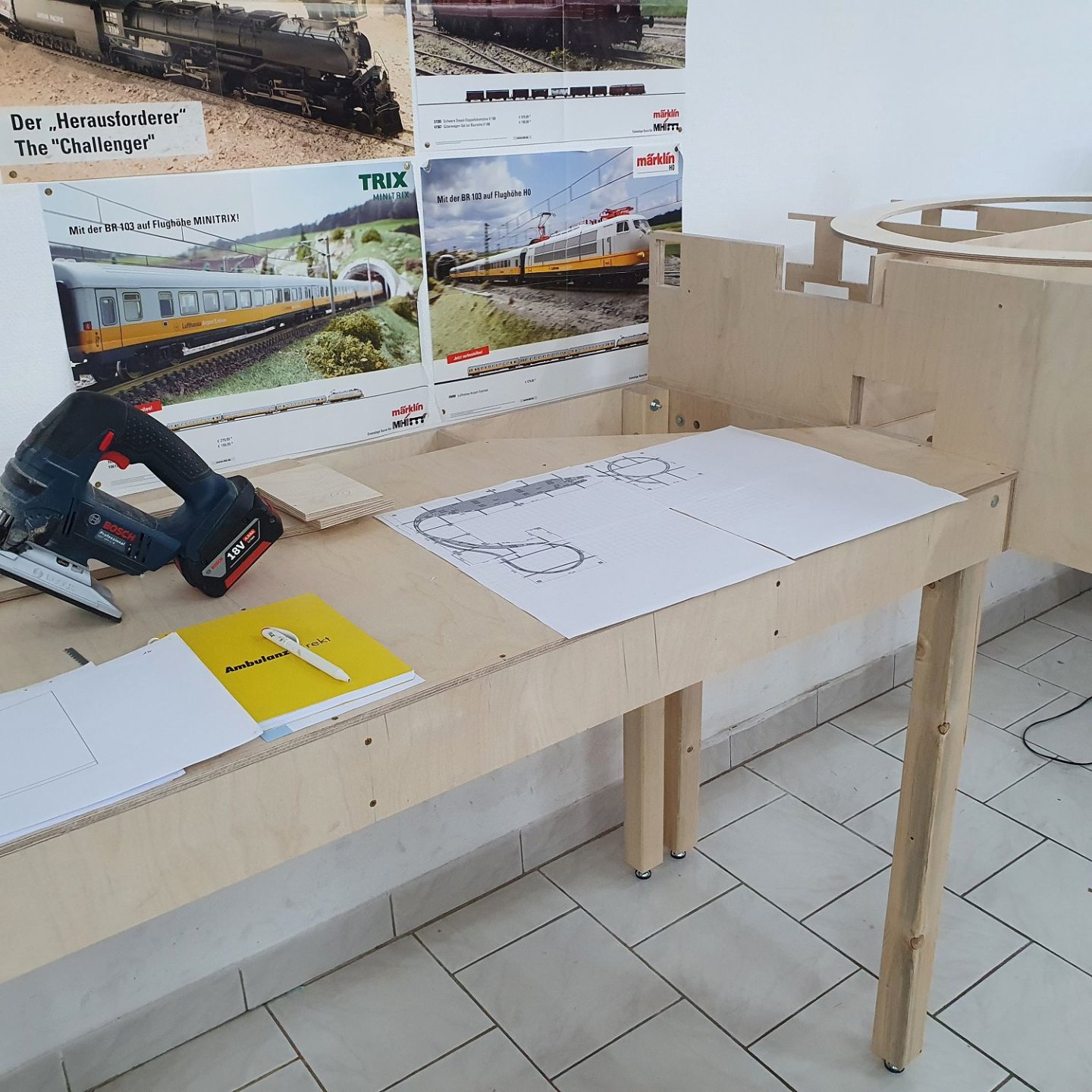

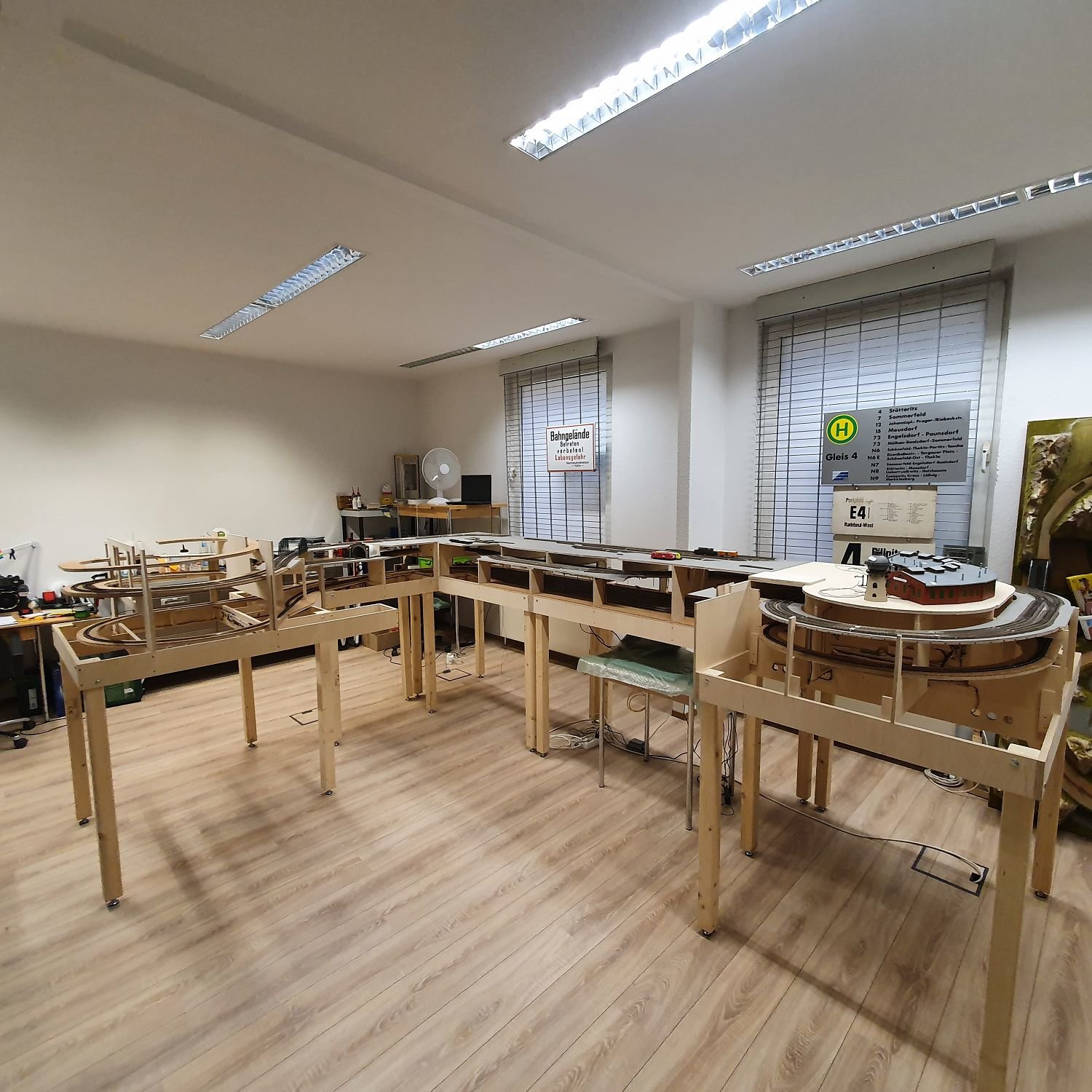

Die Anlage wird in mehrere Segmente unterteilt, damit diese besser transportiert werden kann.

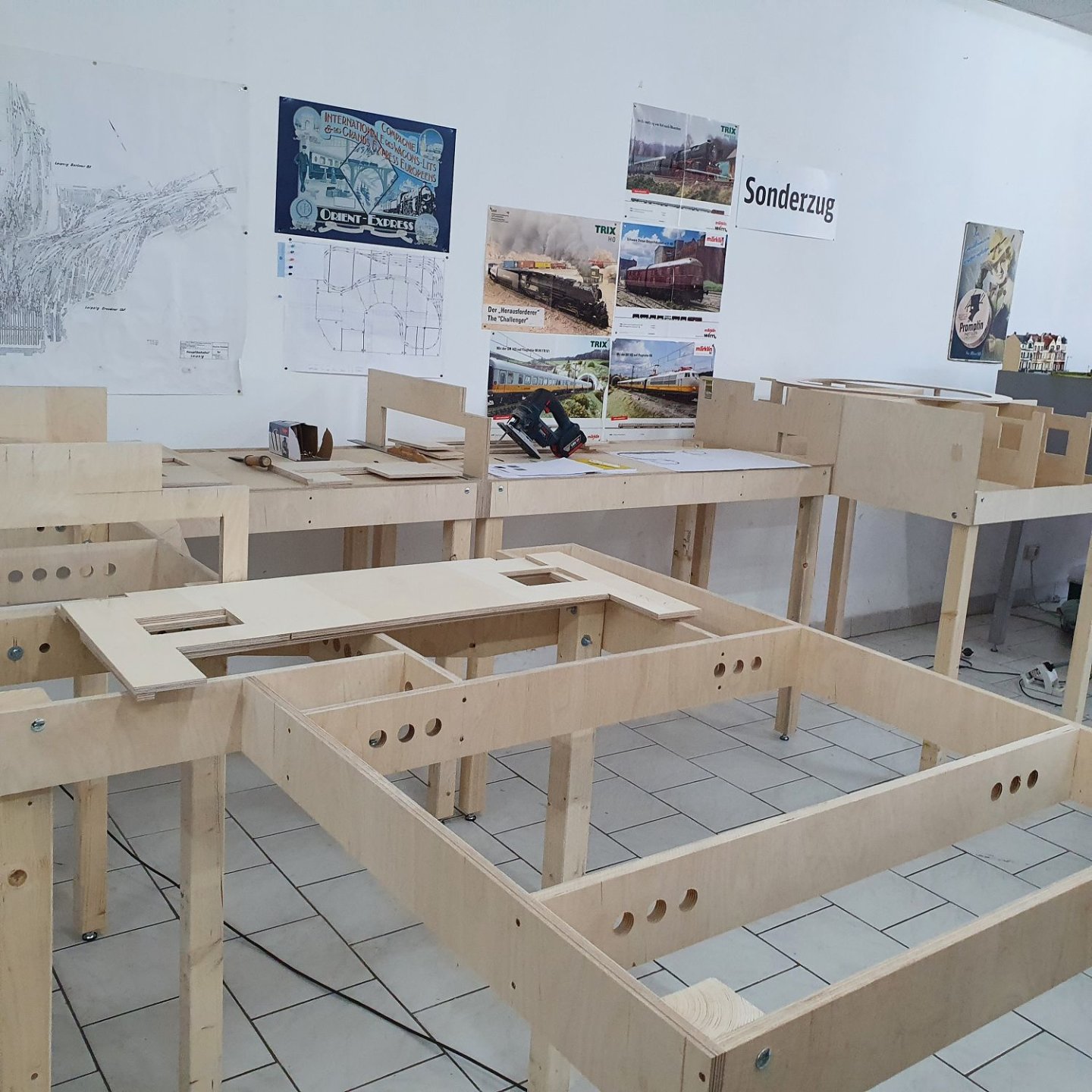

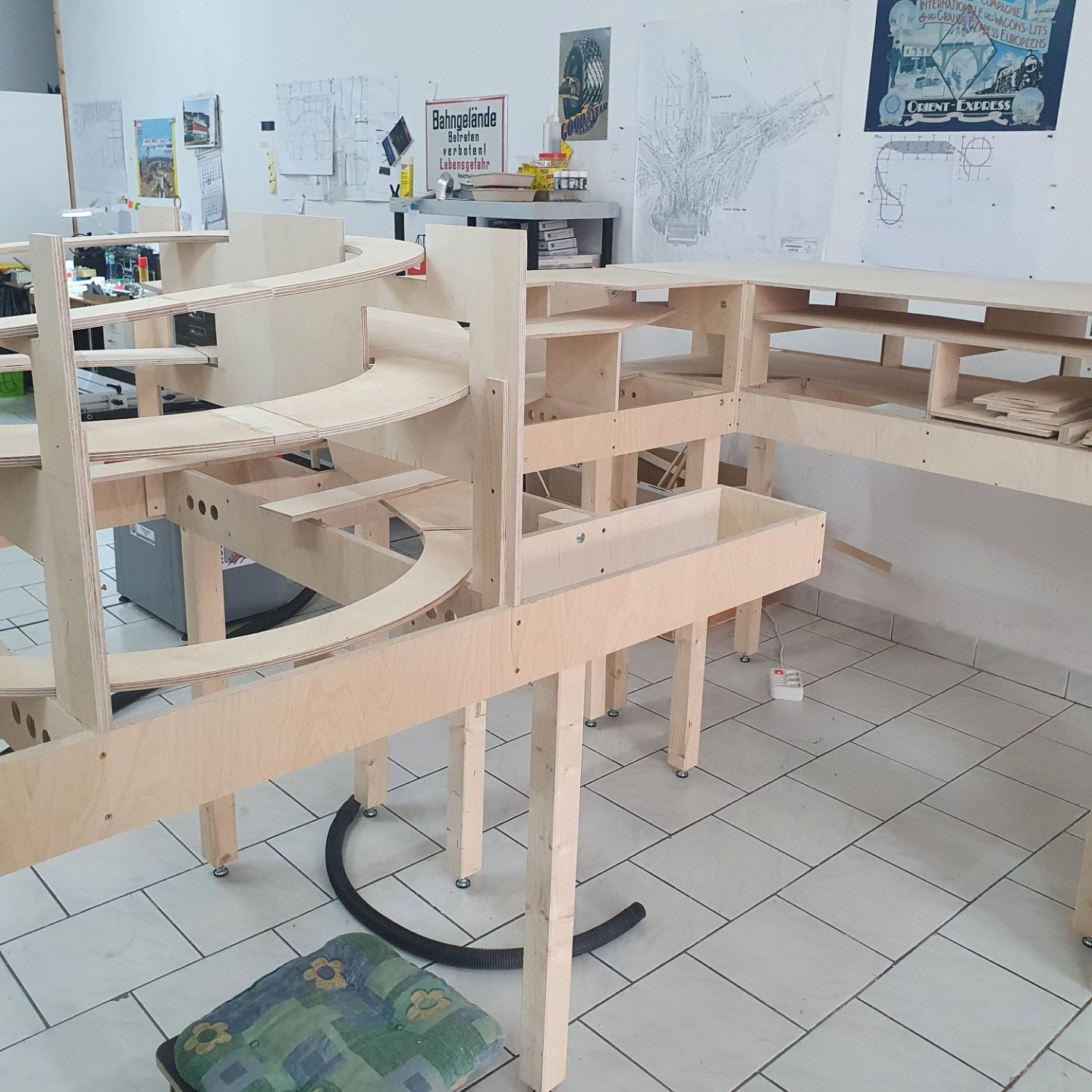

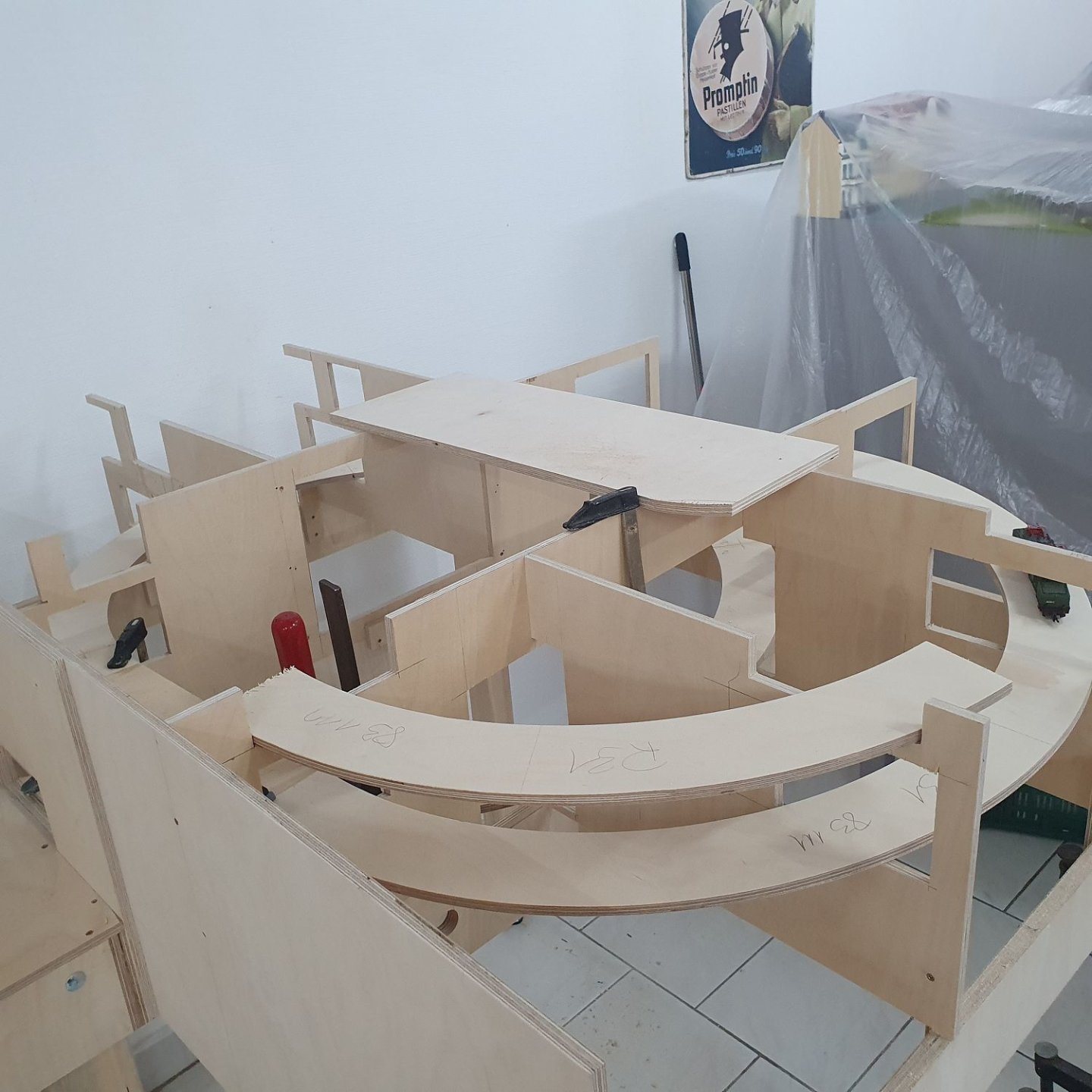

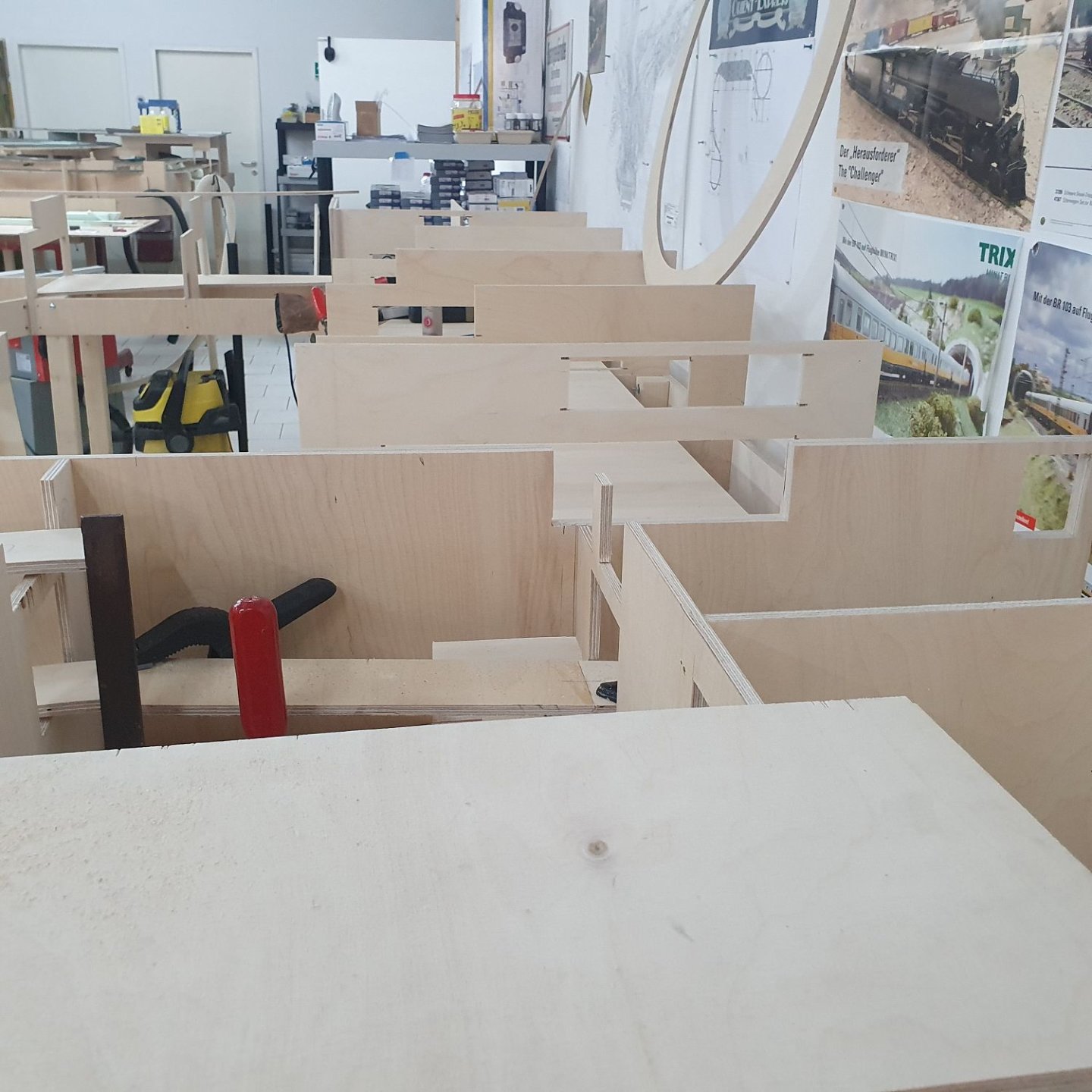

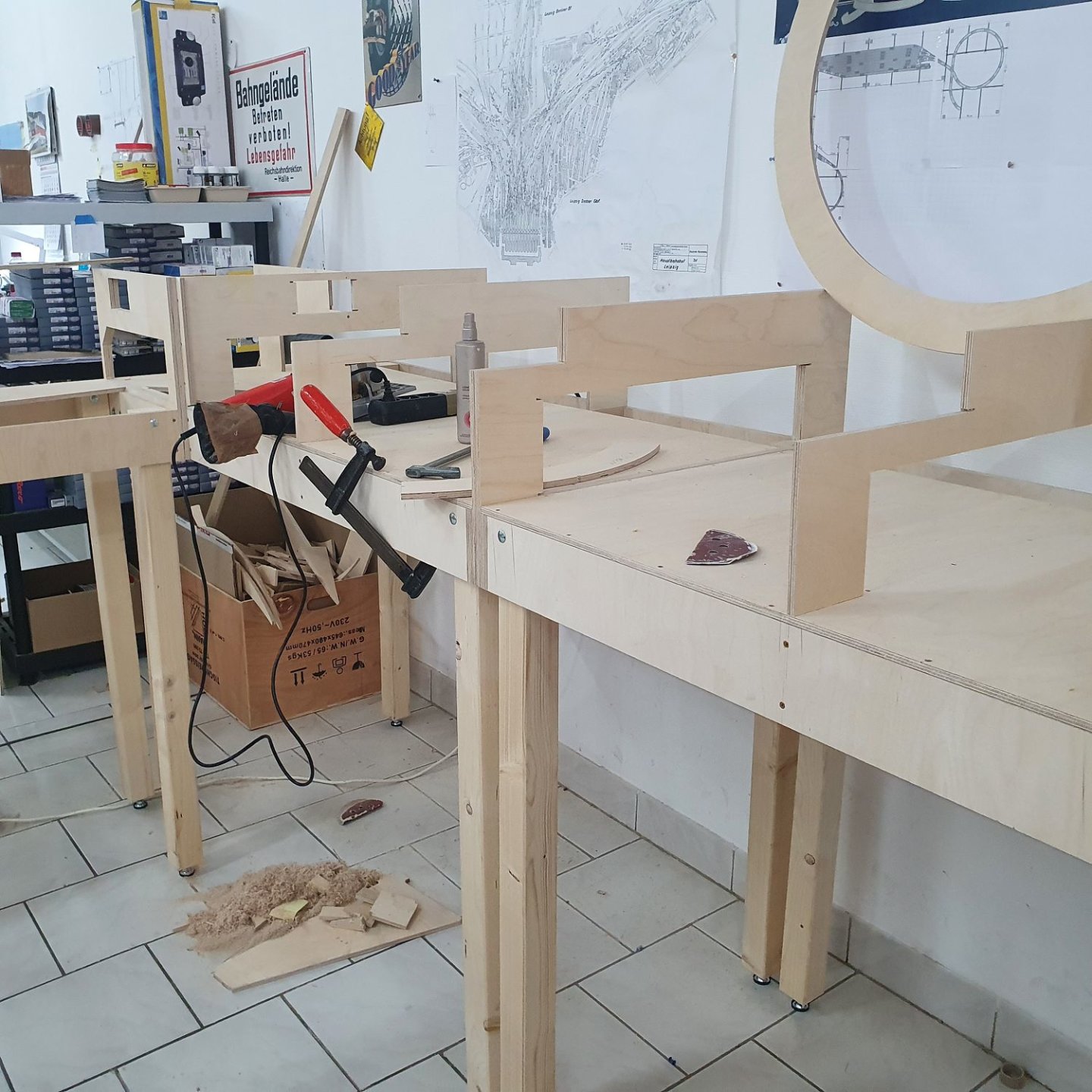

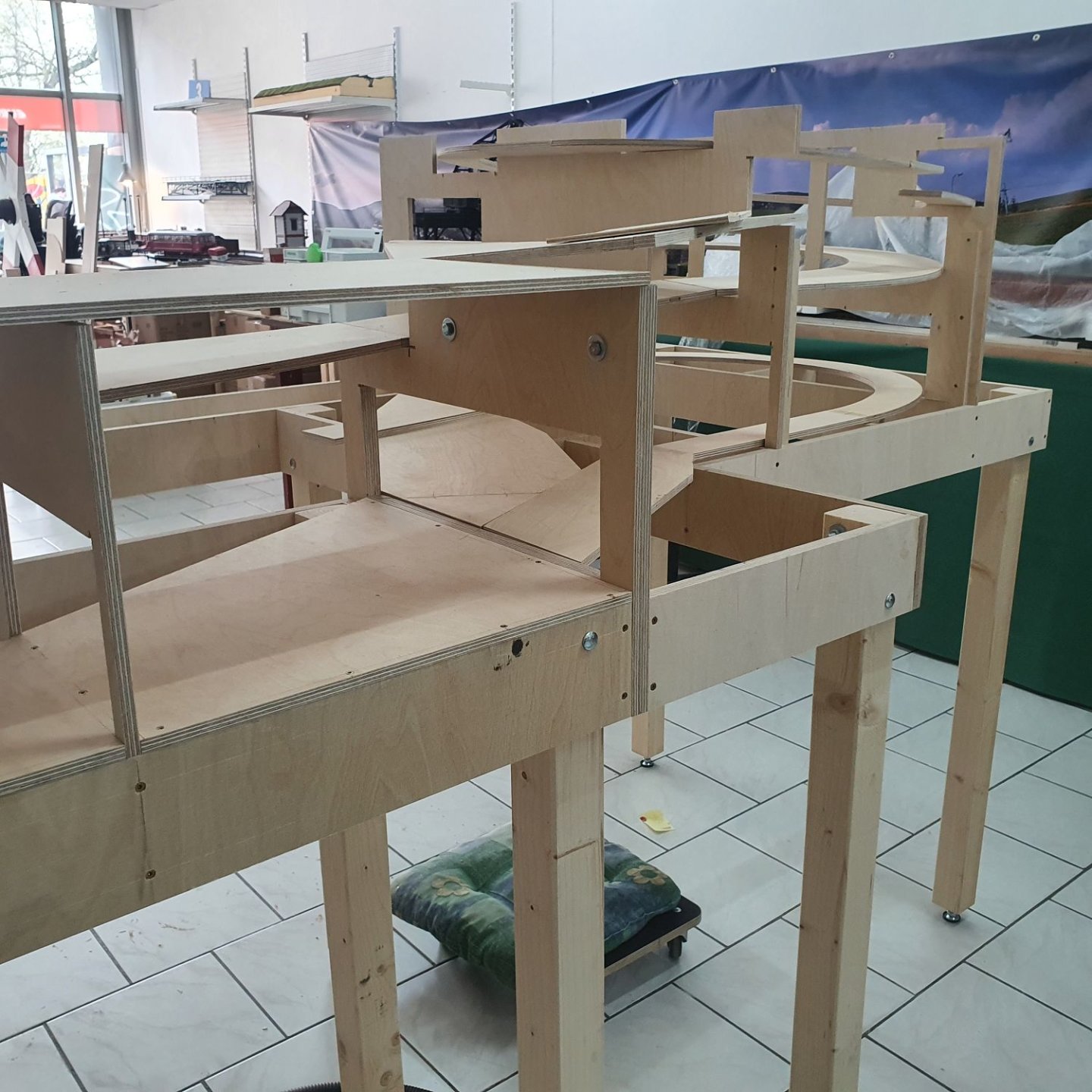

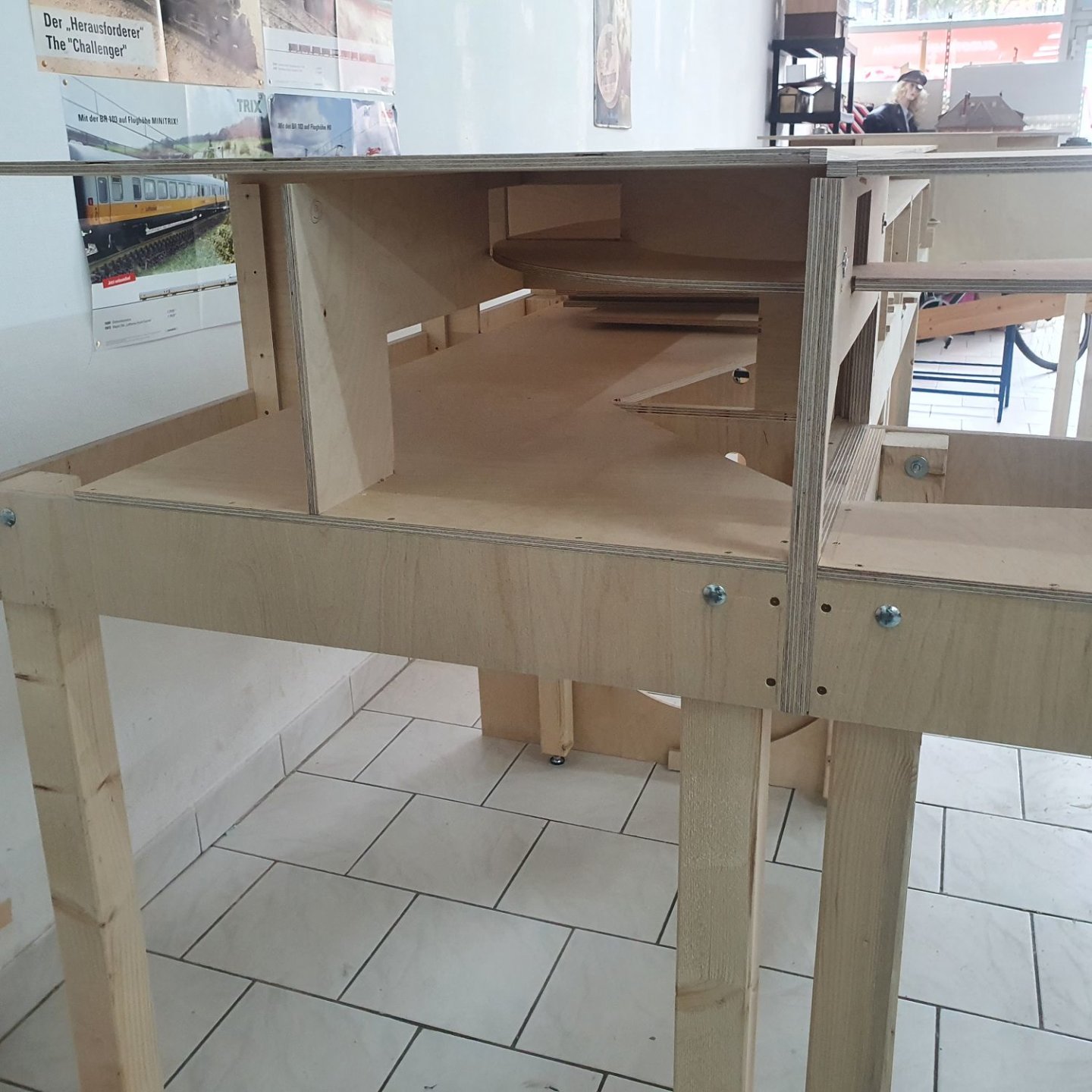

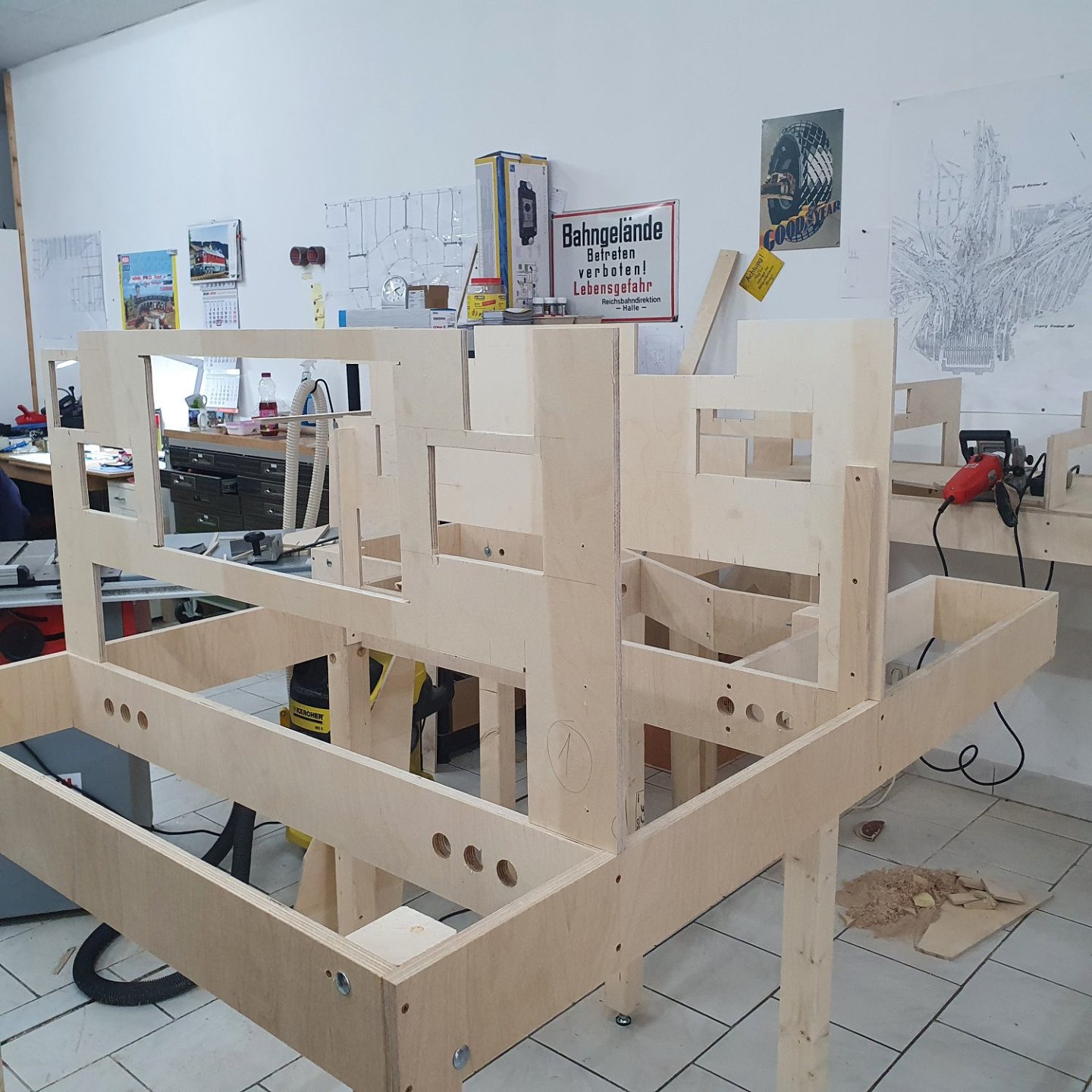

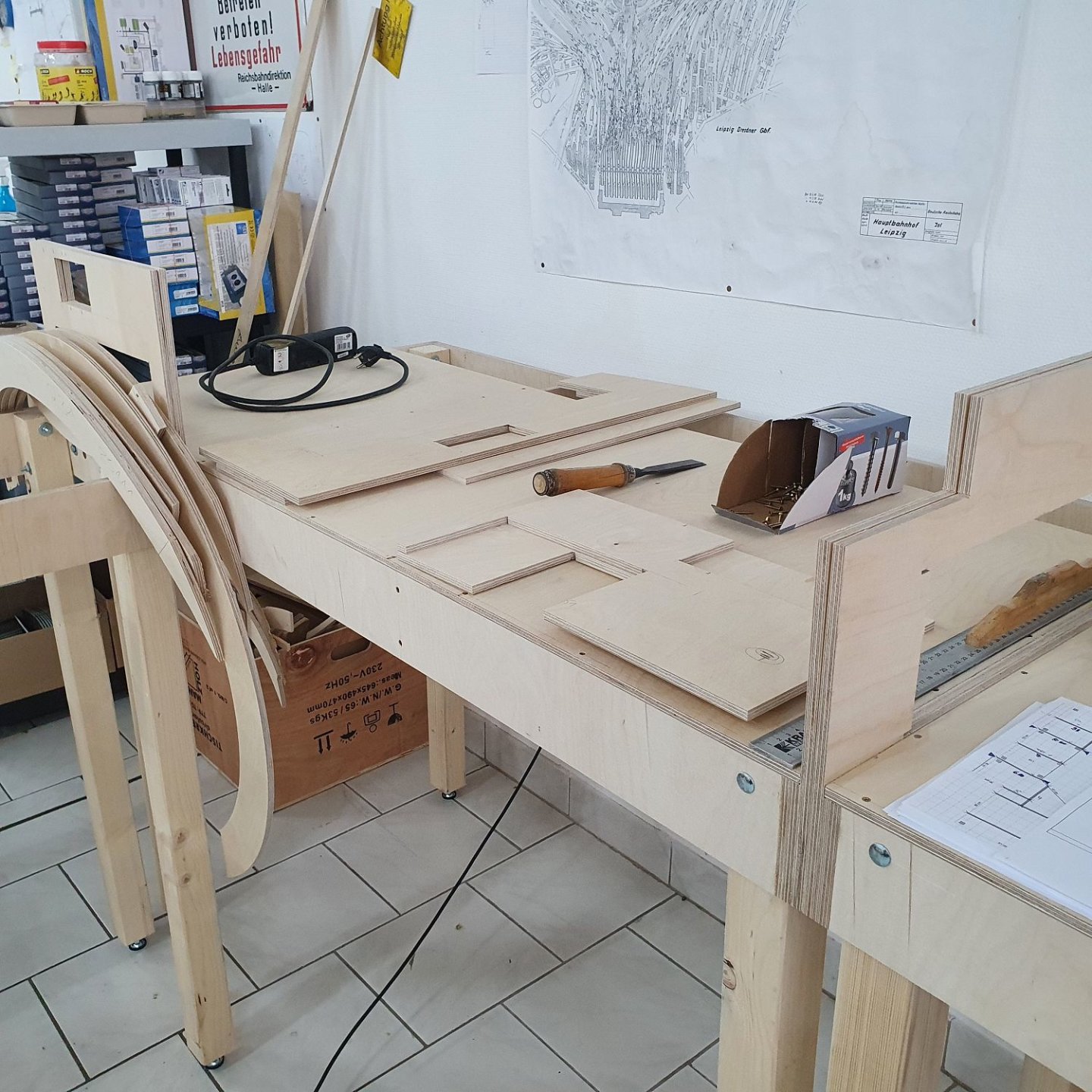

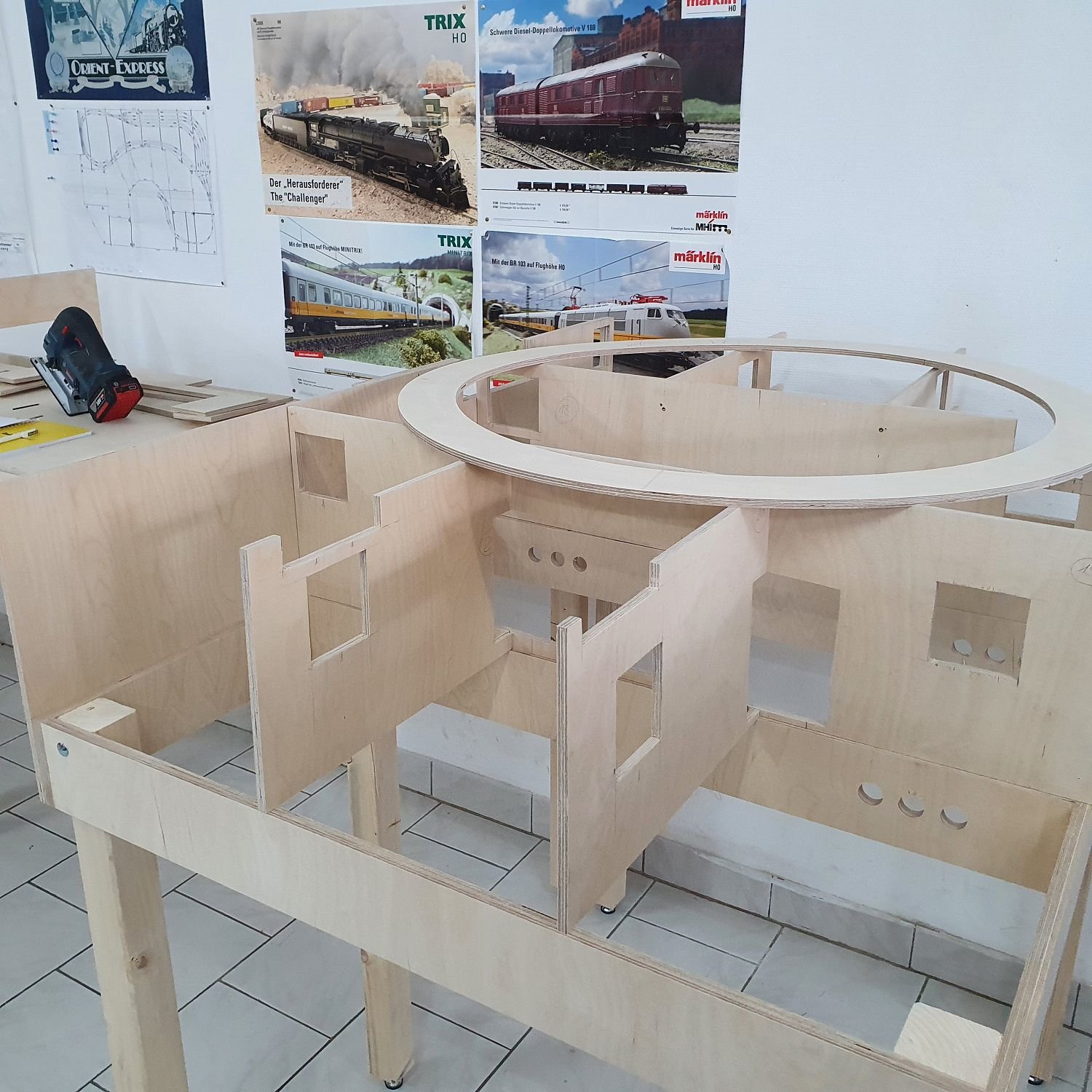

Alle Einzelsegmente werden in Rahmen/Spantenbauweise hergestellt.
...der Gleisbau beginnt.....

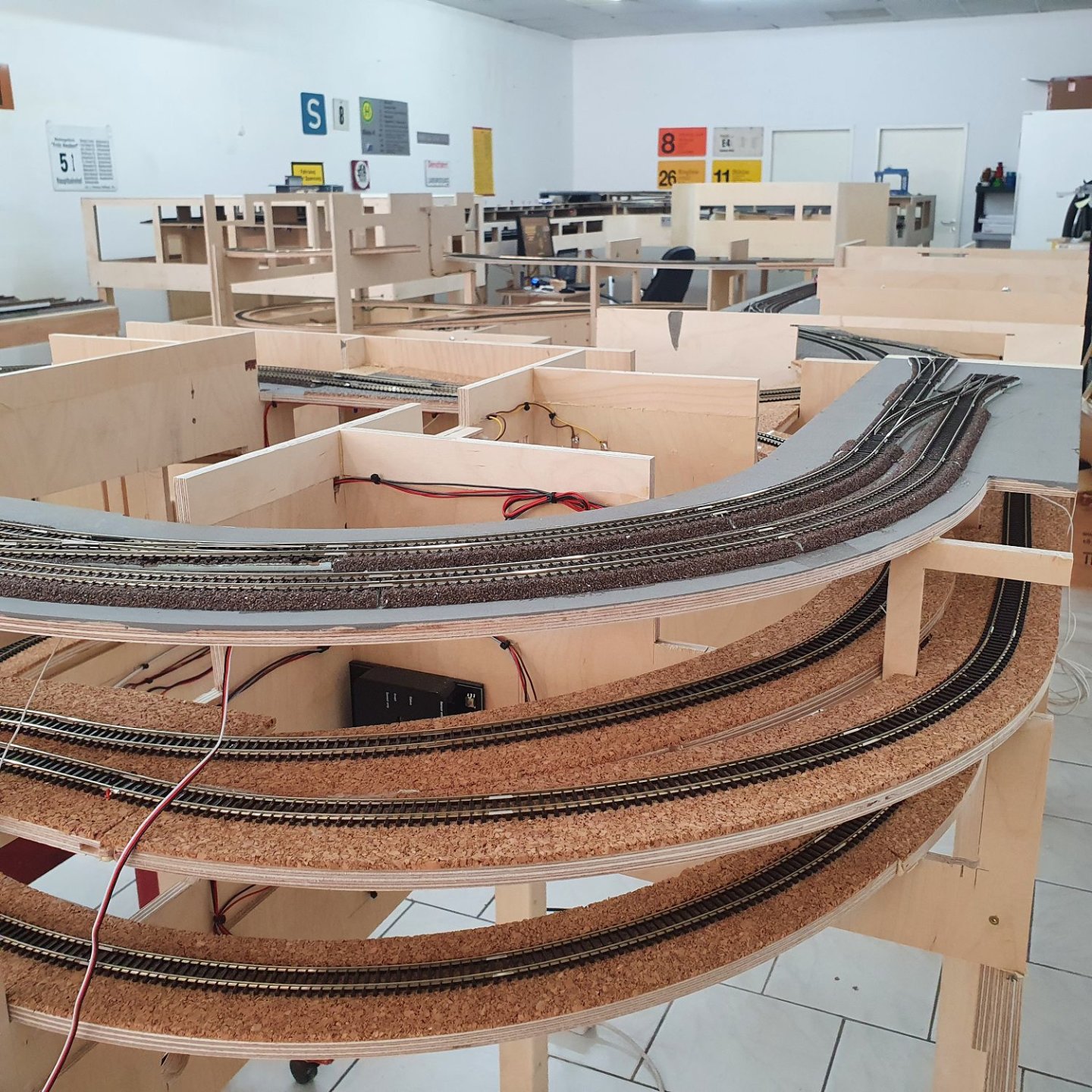

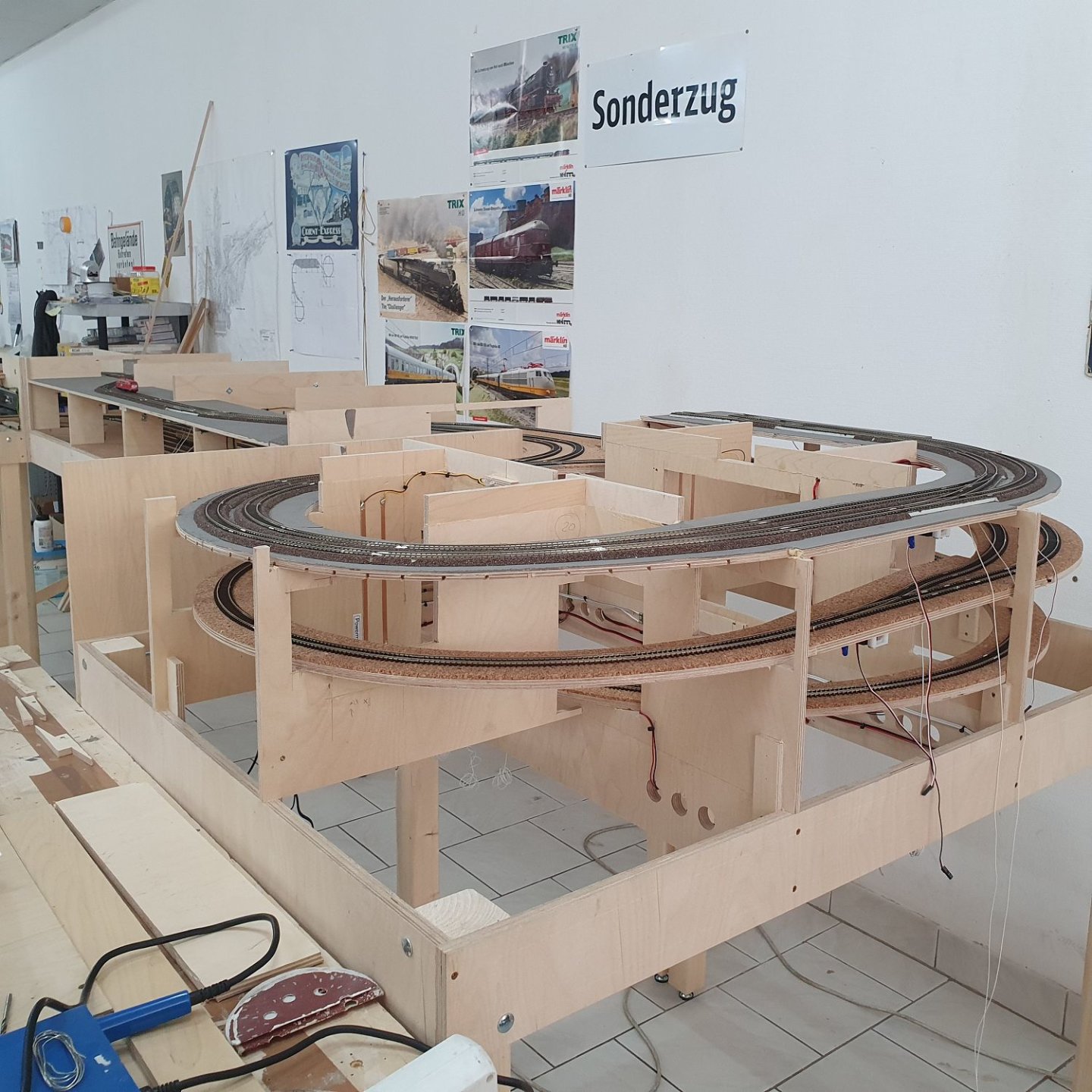

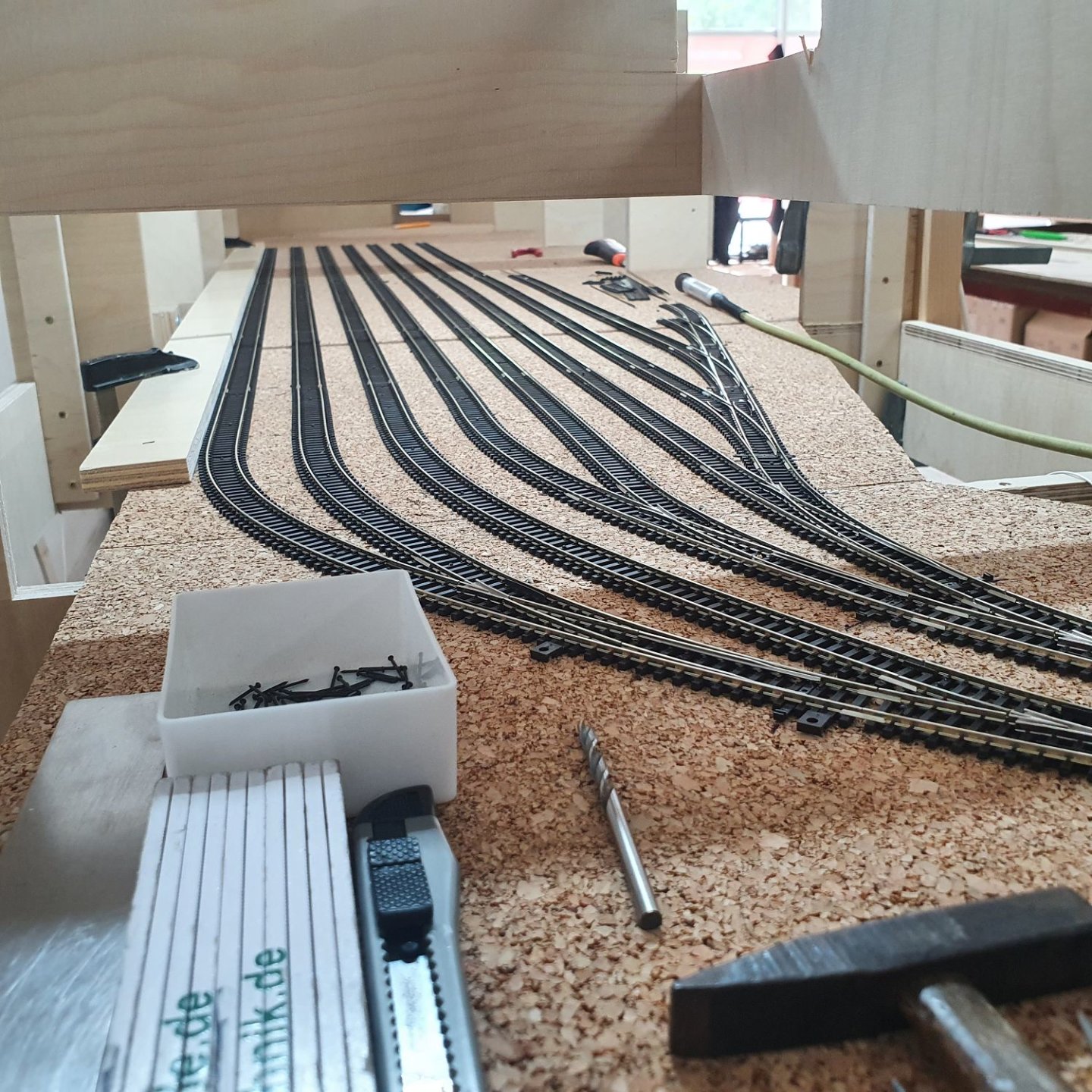

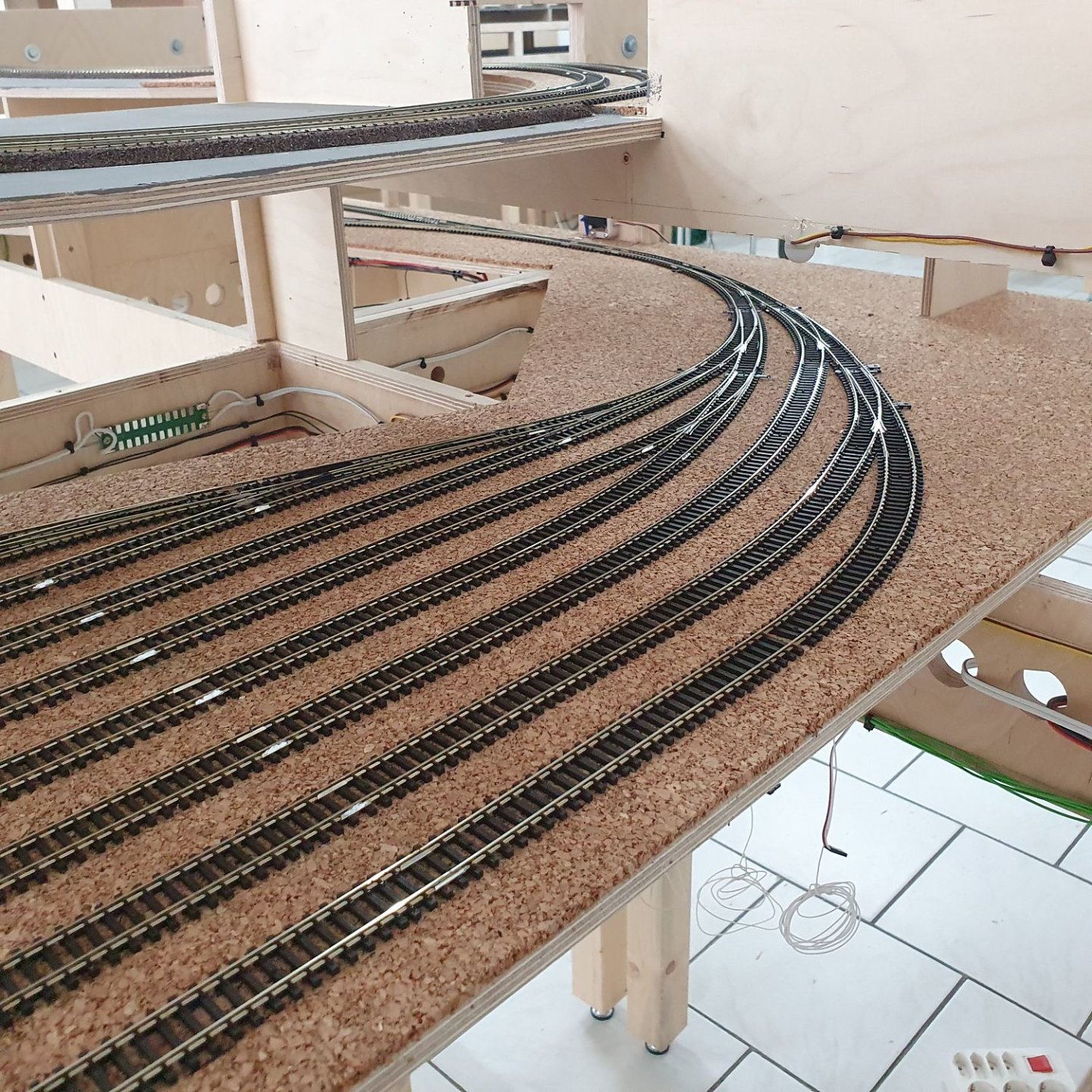

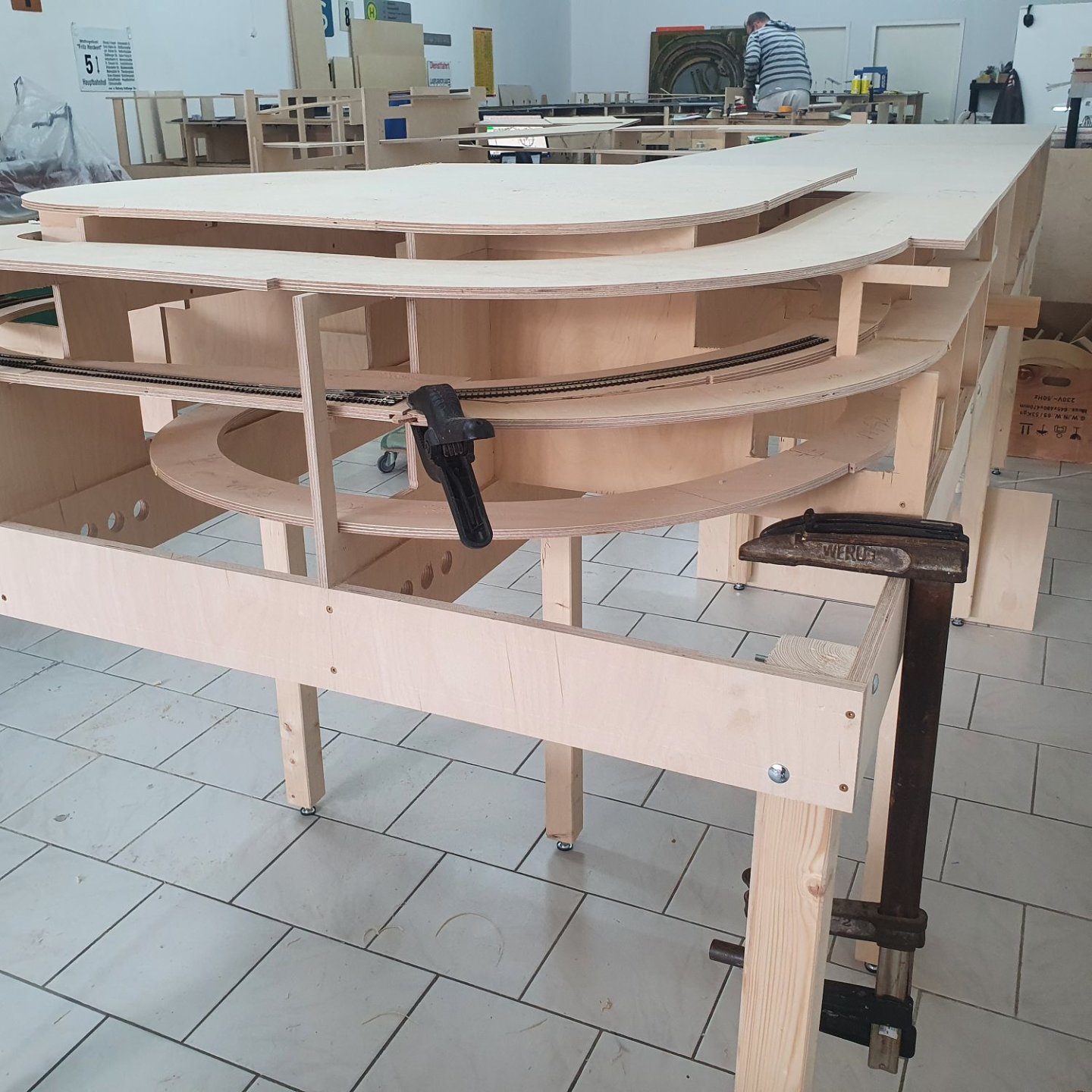

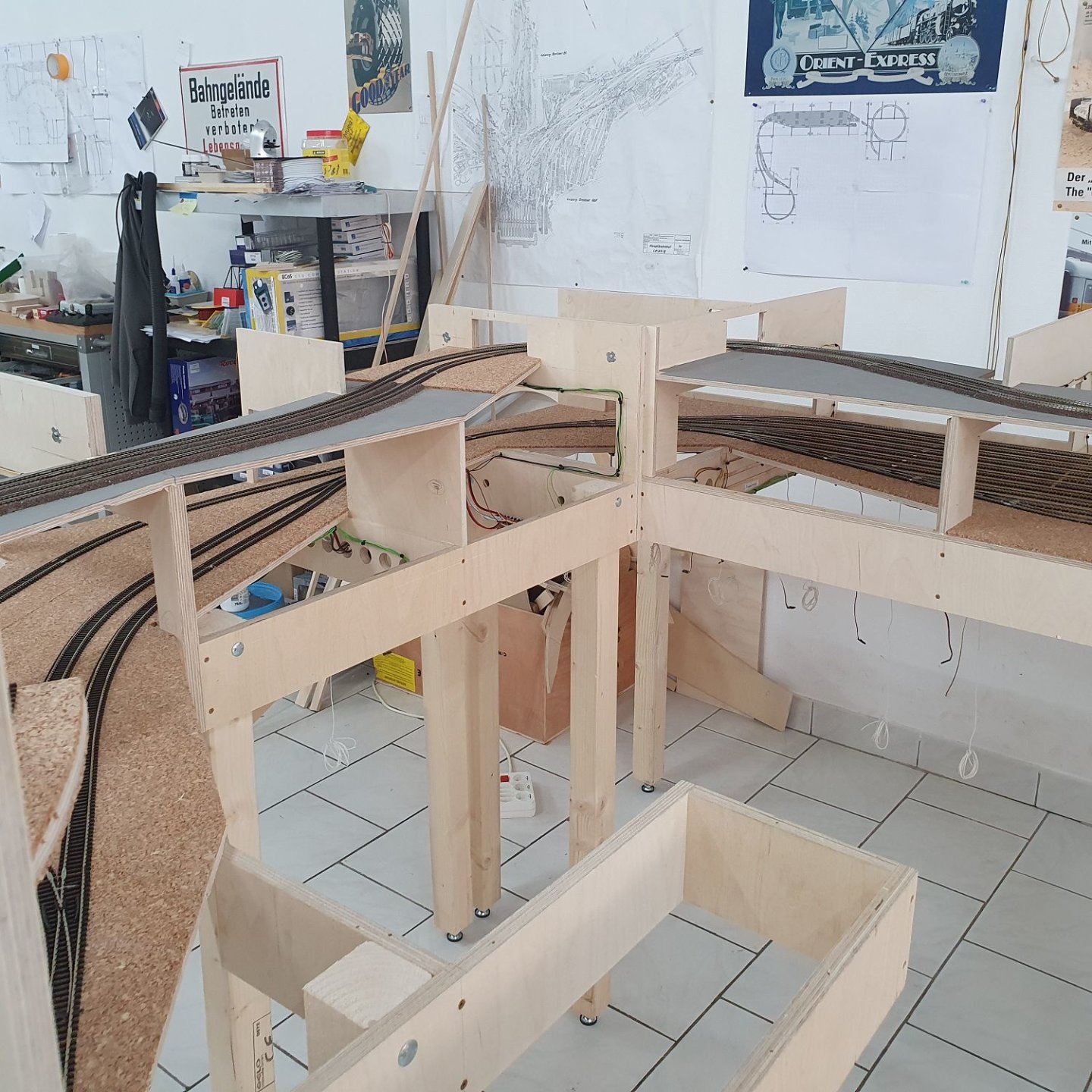

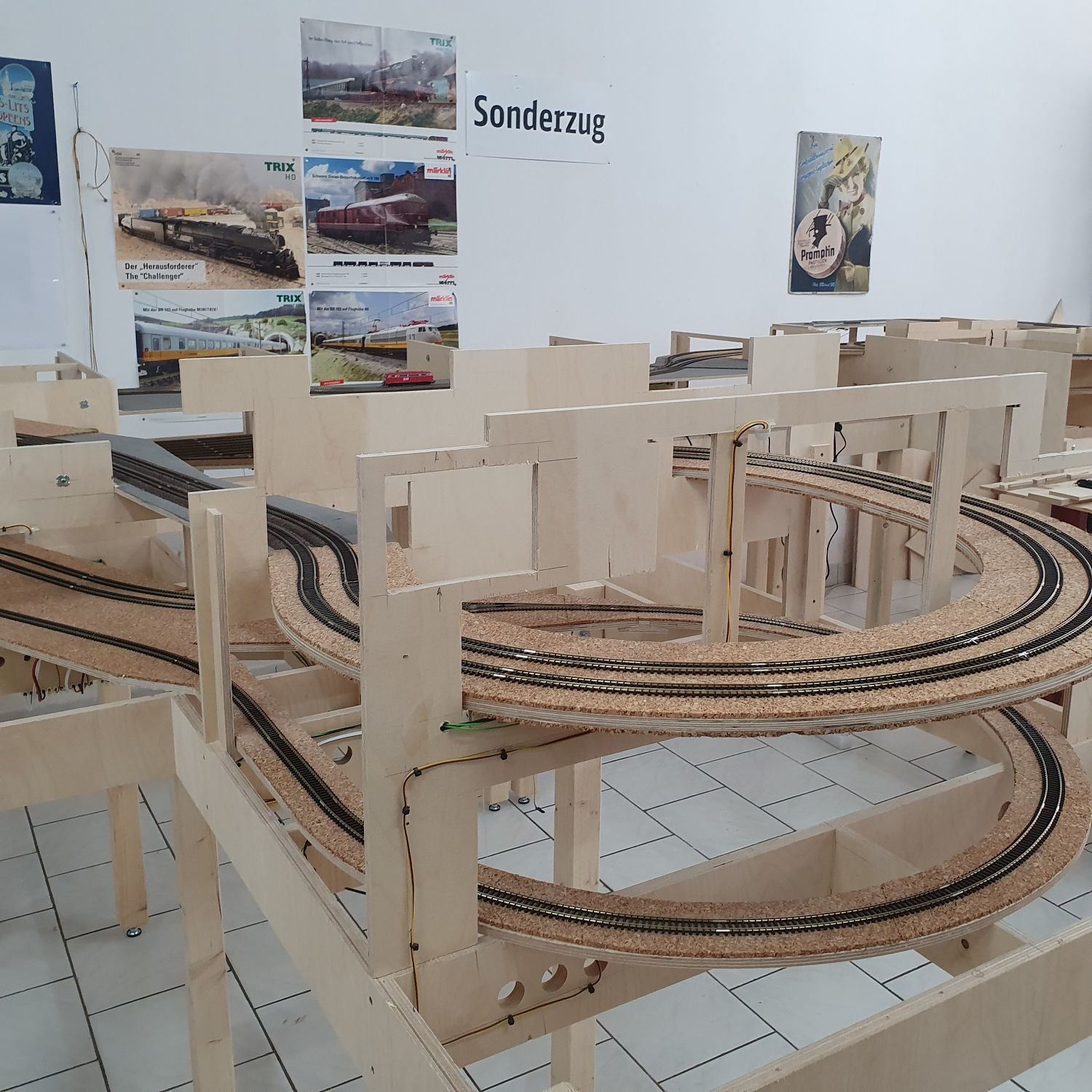

nach Abschluß der Holzrohbauten (Segmente, Spanten, Trassen) werden die einzelnen Gleistrassen in den verdeckten Gleisabschnitten mit Kork für die Schallunterdrückung beklebt.
Danach kann mit dem Gleisbau begonnen werden.

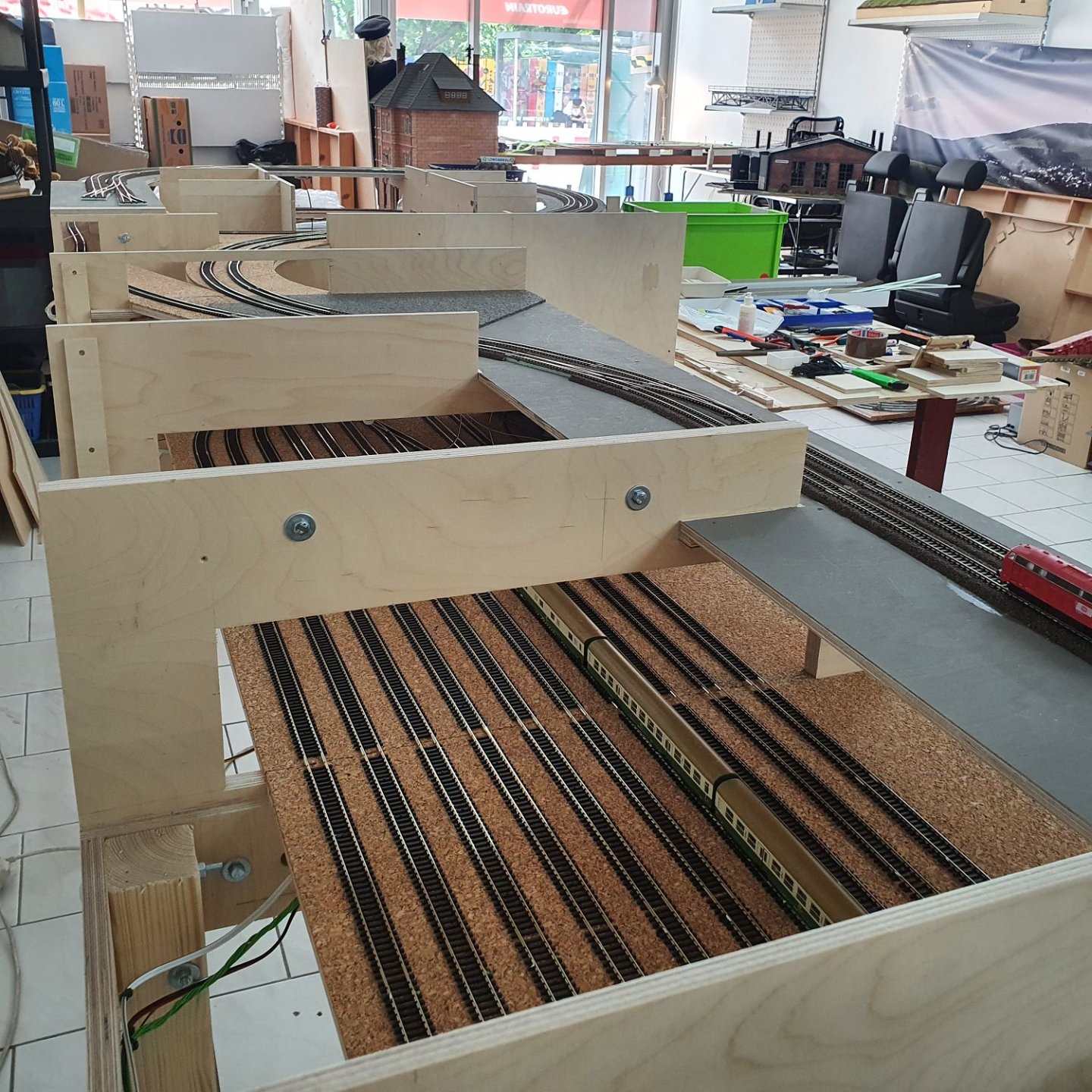

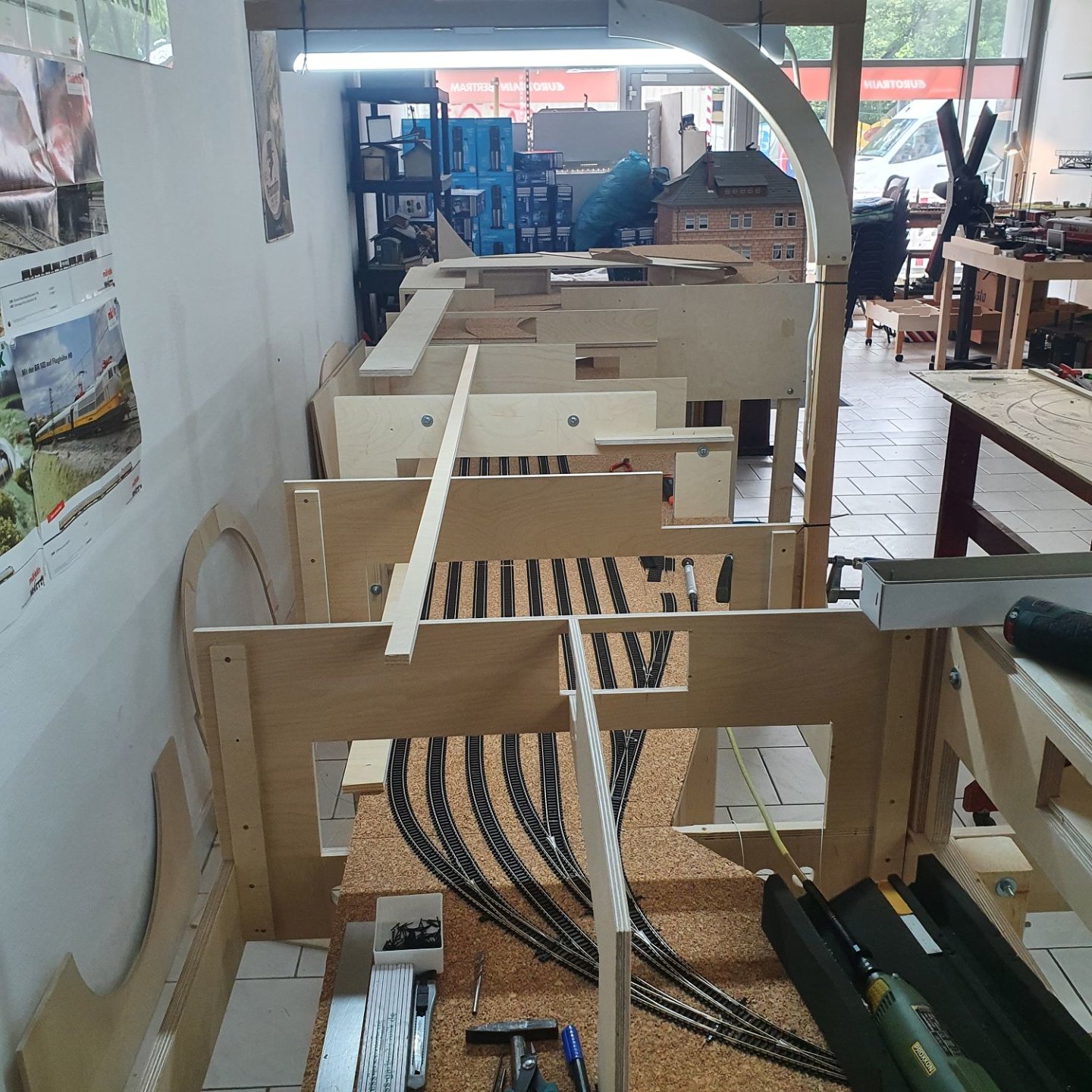

Im Schattenbahnhof geht es los.....

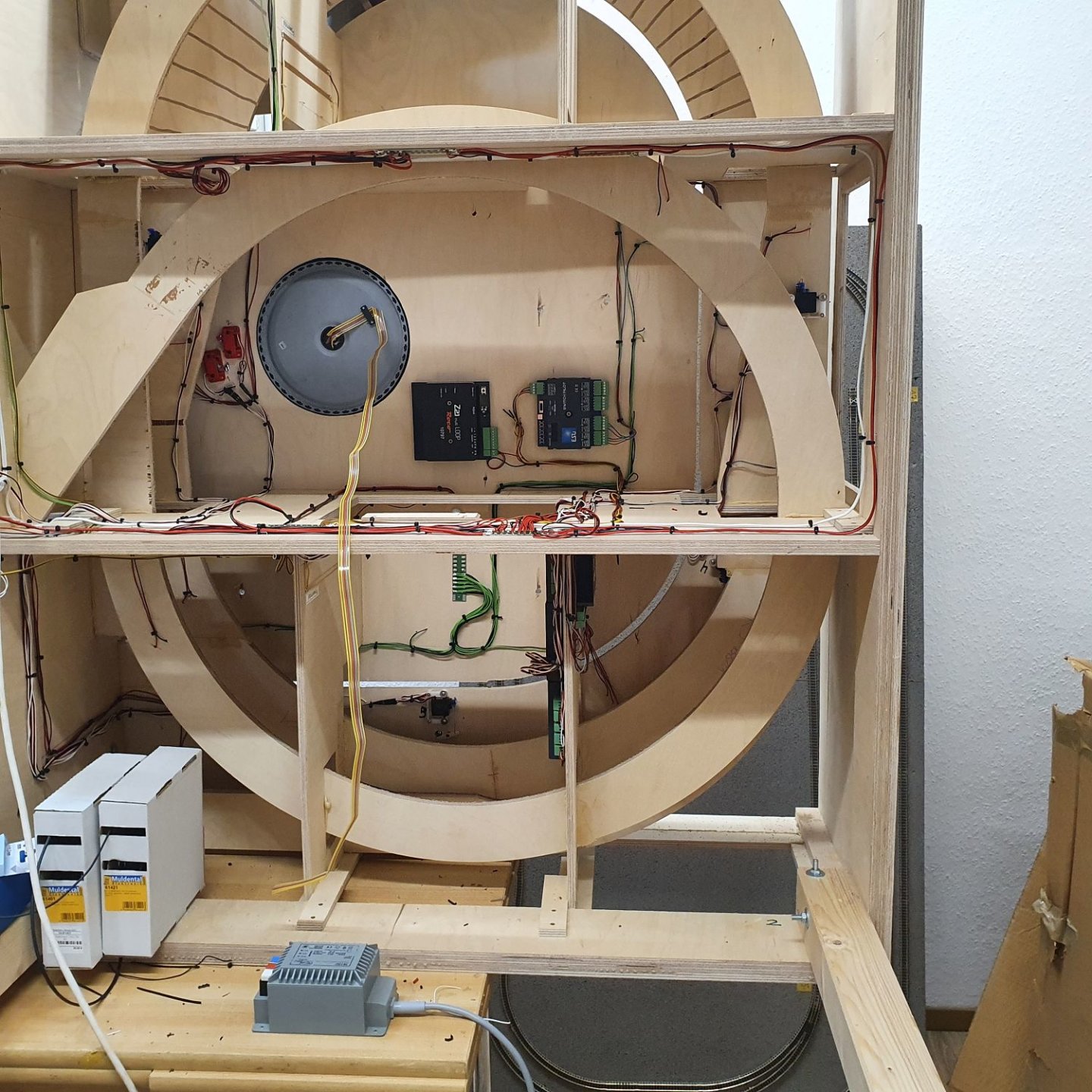

Beim Bau der Gleisanlagen werden die Weichen-Unterflur-Servo Antriebe gleich mit eingebaut.

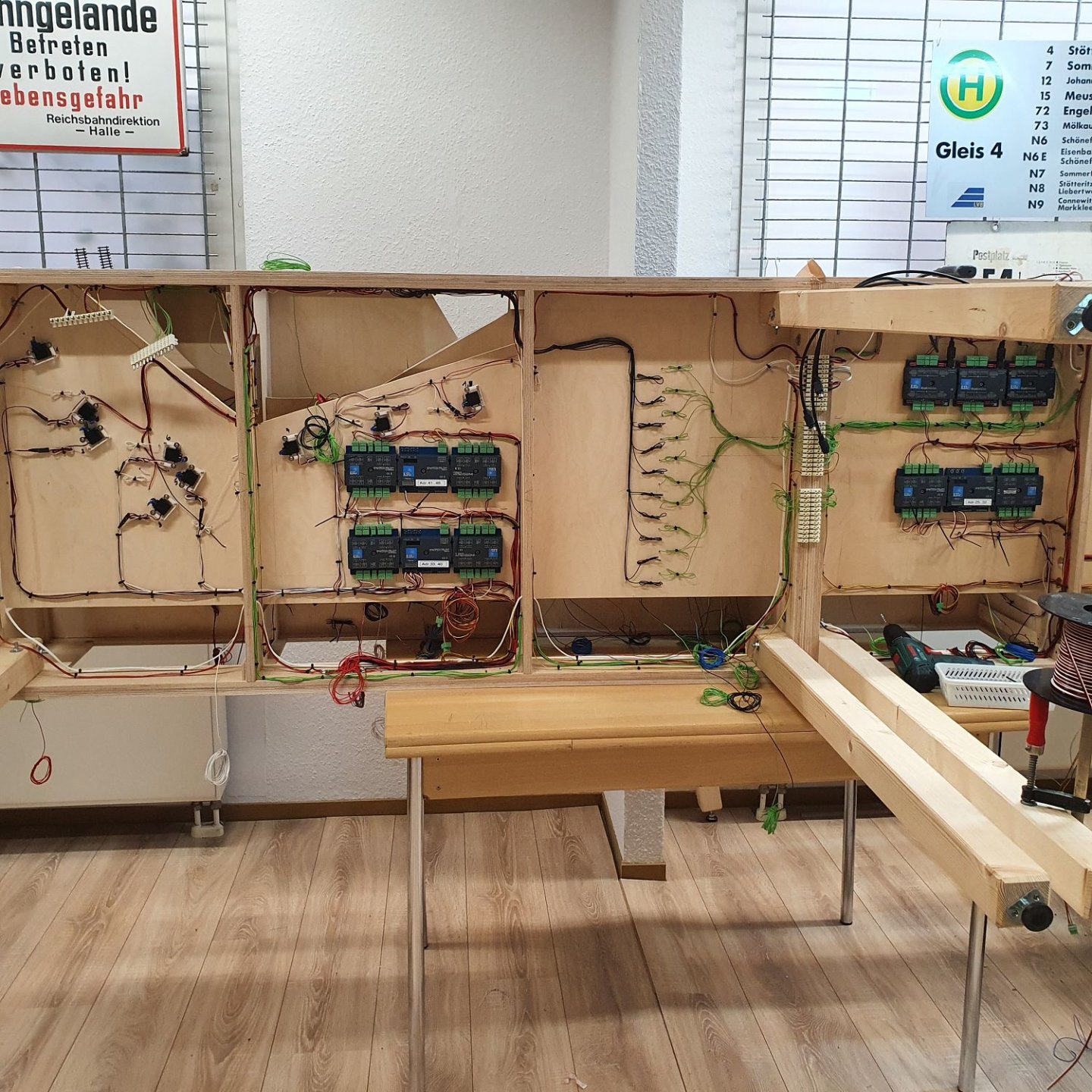

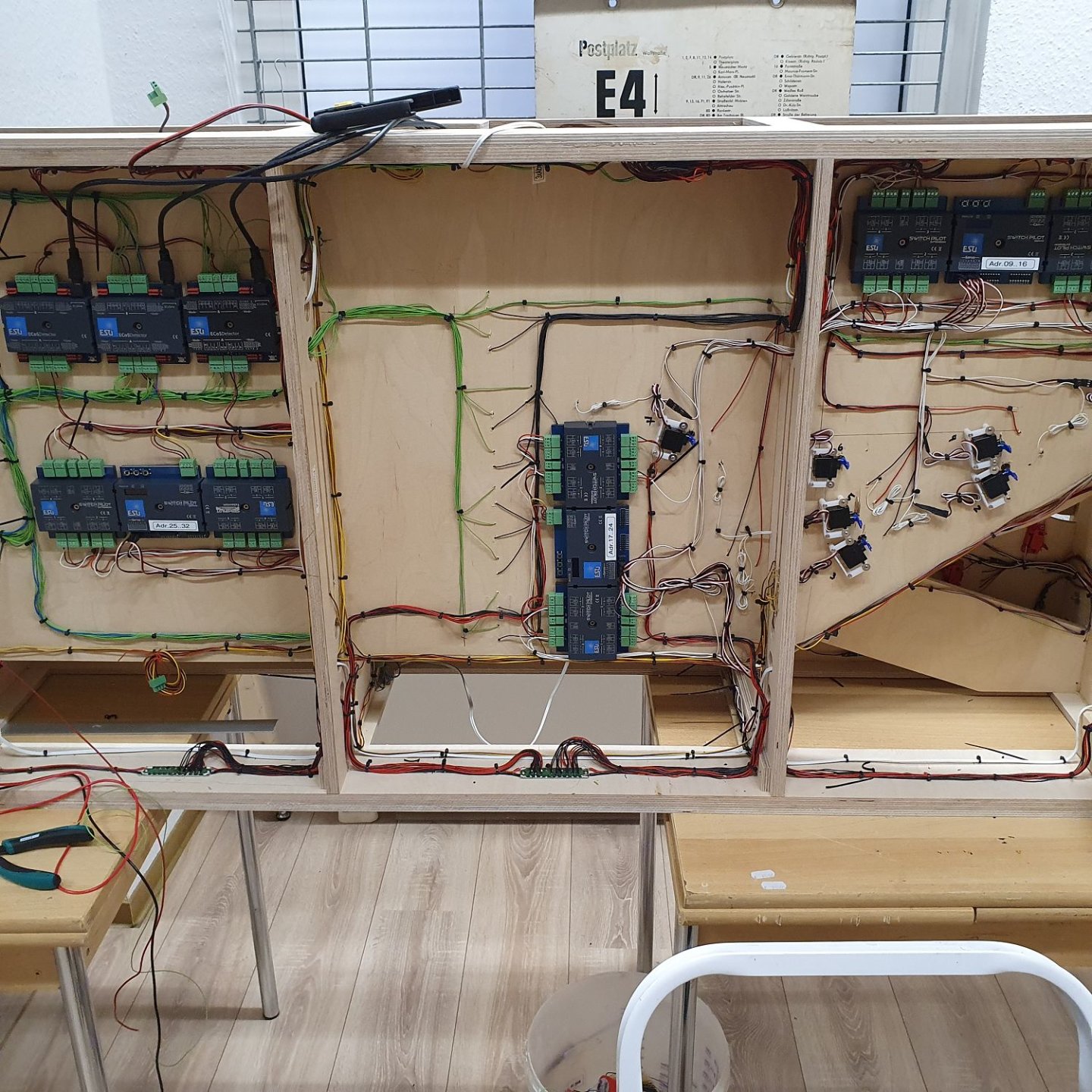

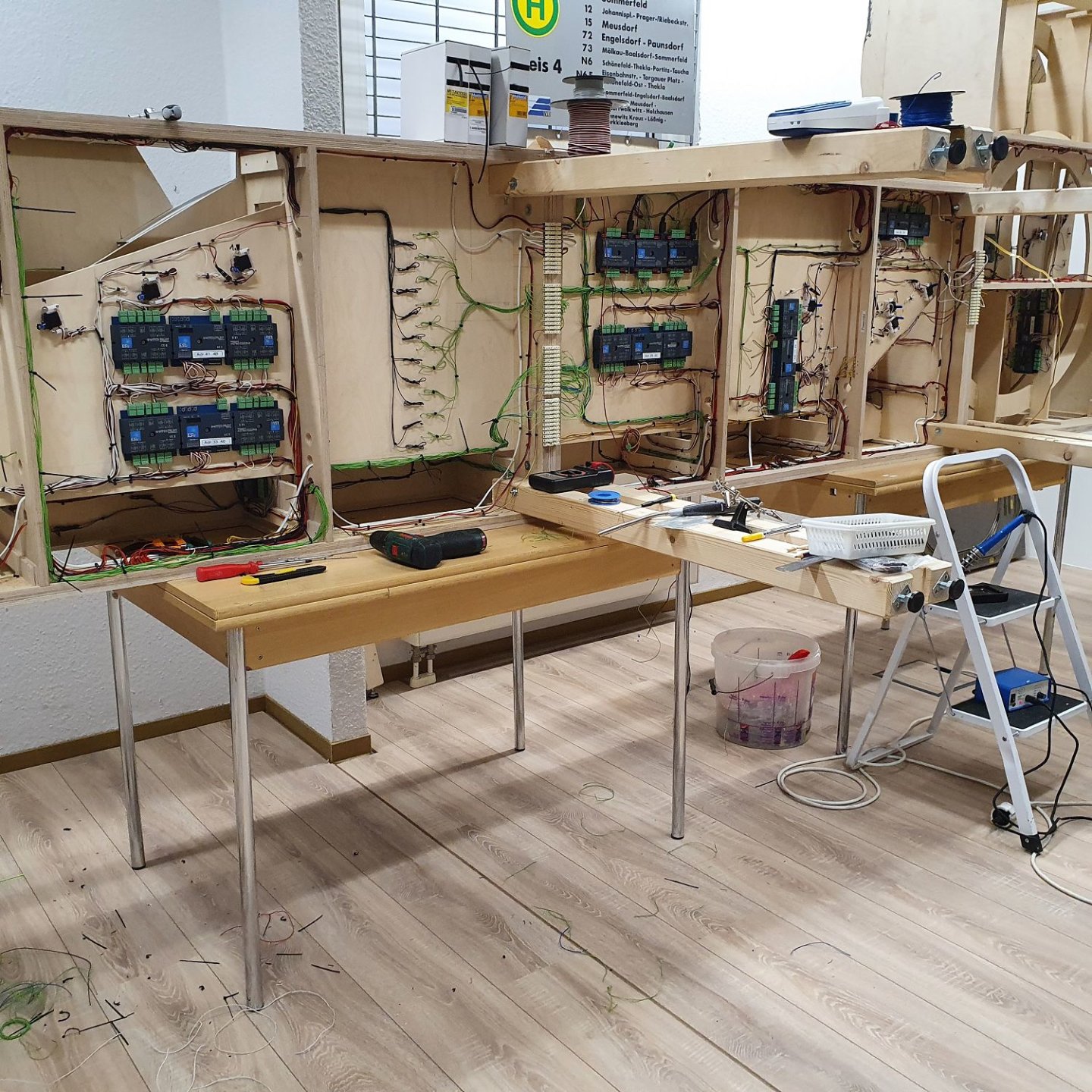

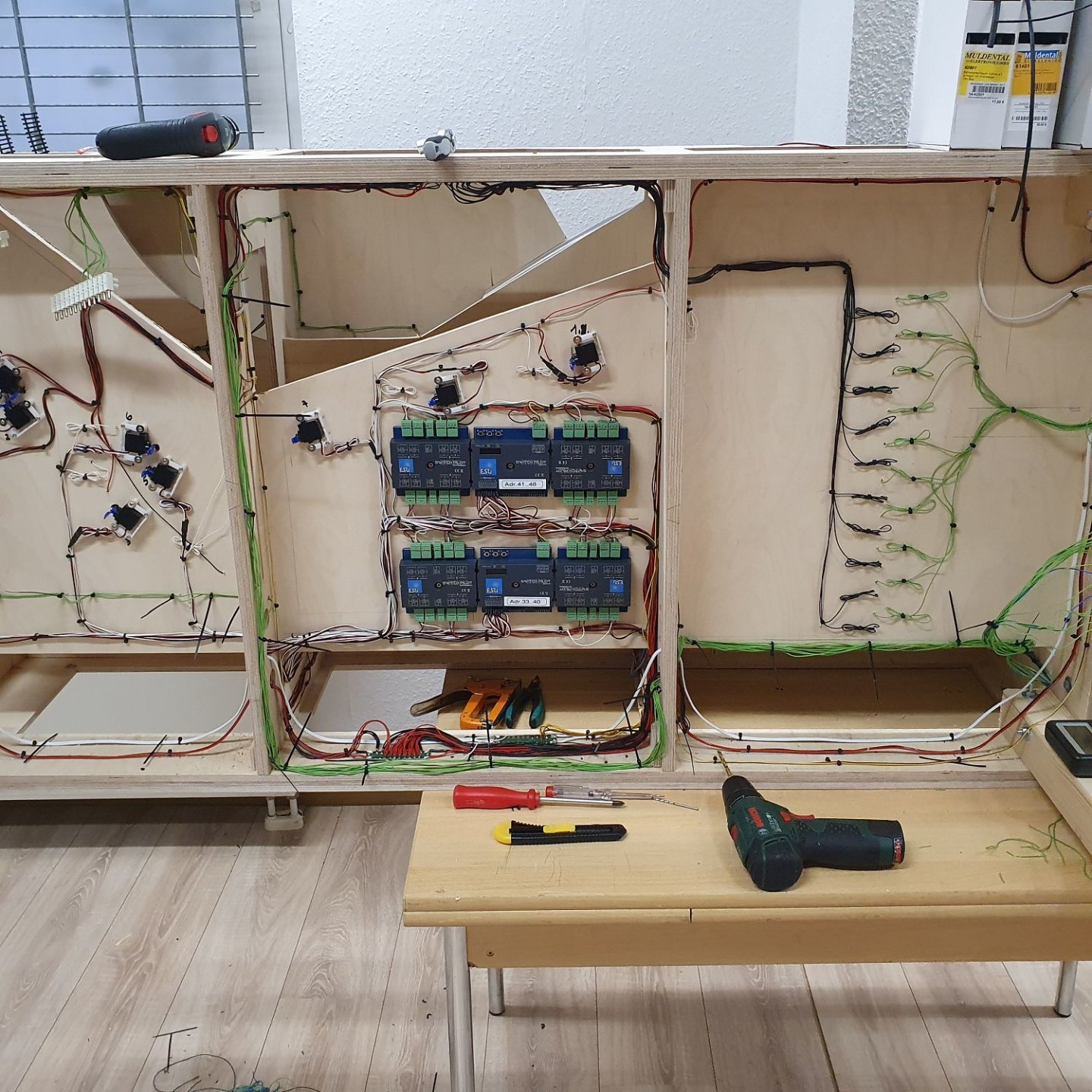

Außerdem werden die für die Steuerung nötigen Blöcke/Belegtmelder installiert, sowie die Einspeisungen der Digital-Ringleitung angeschlossen.

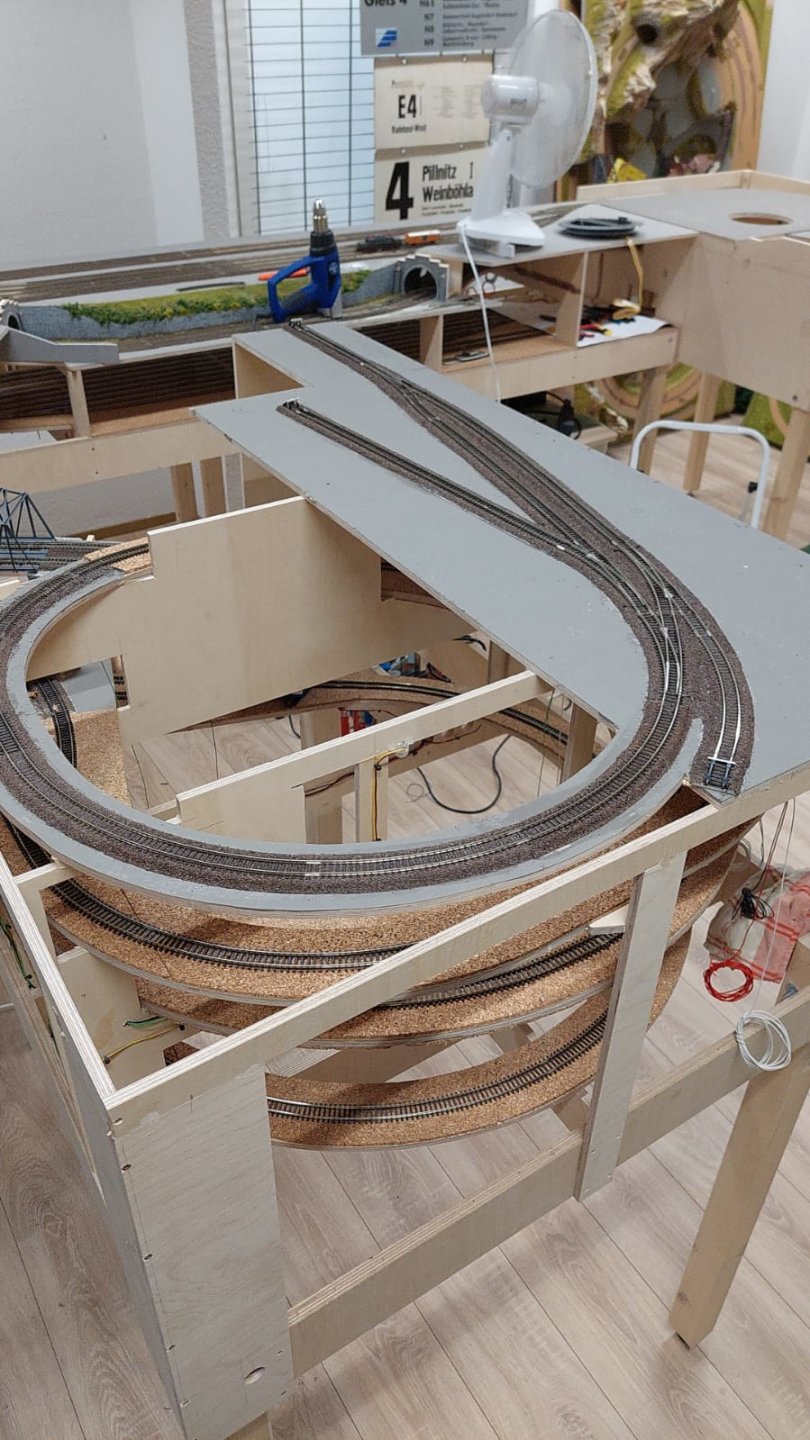

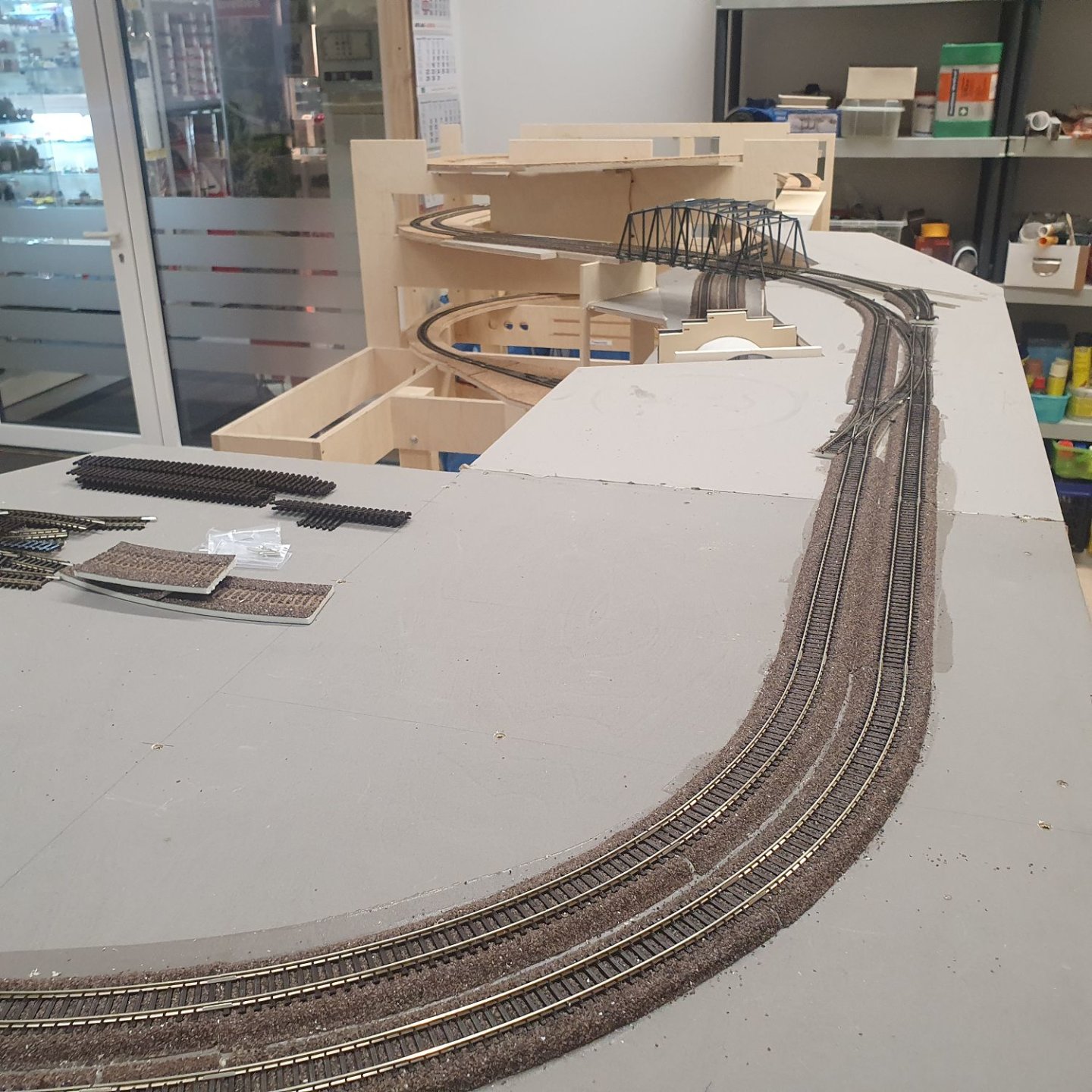

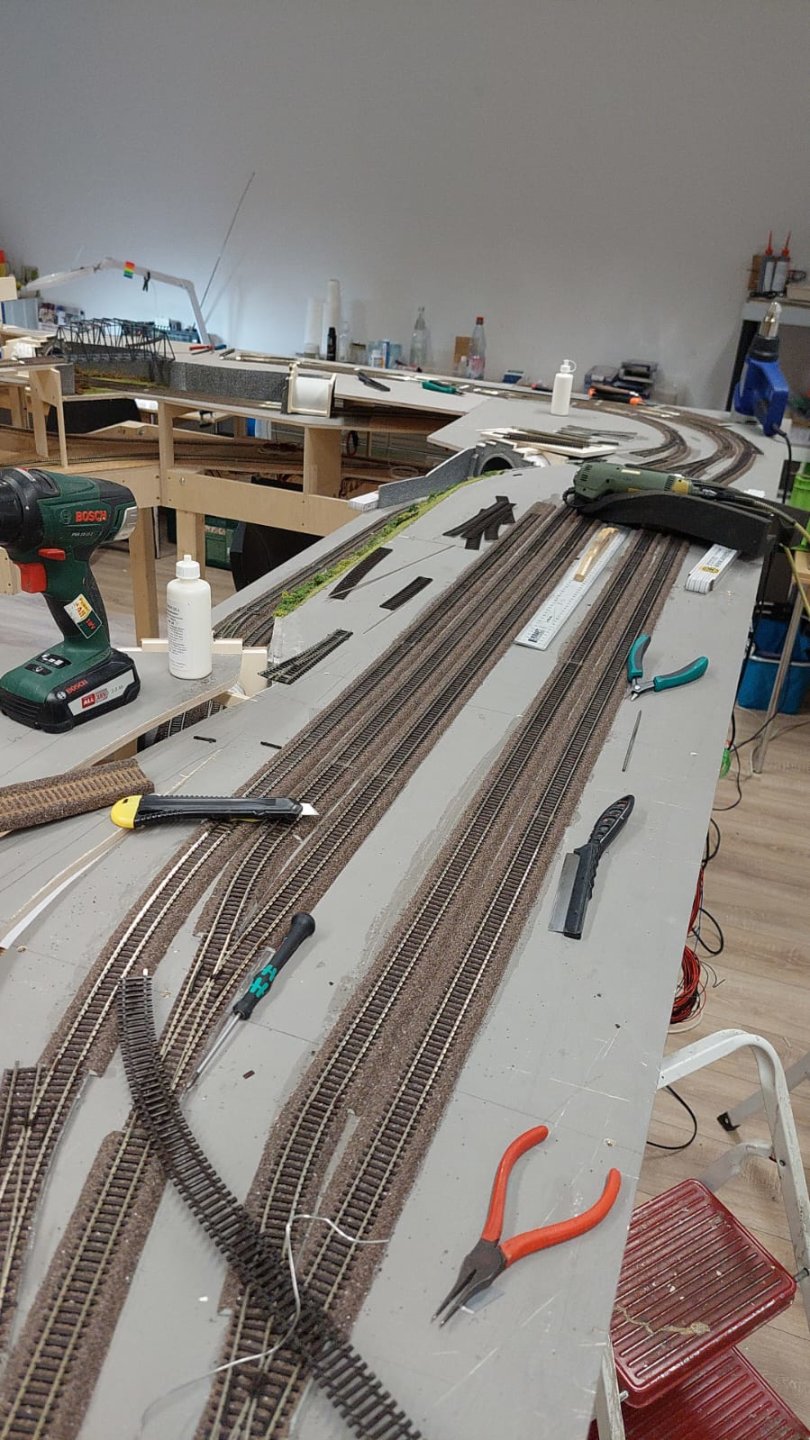

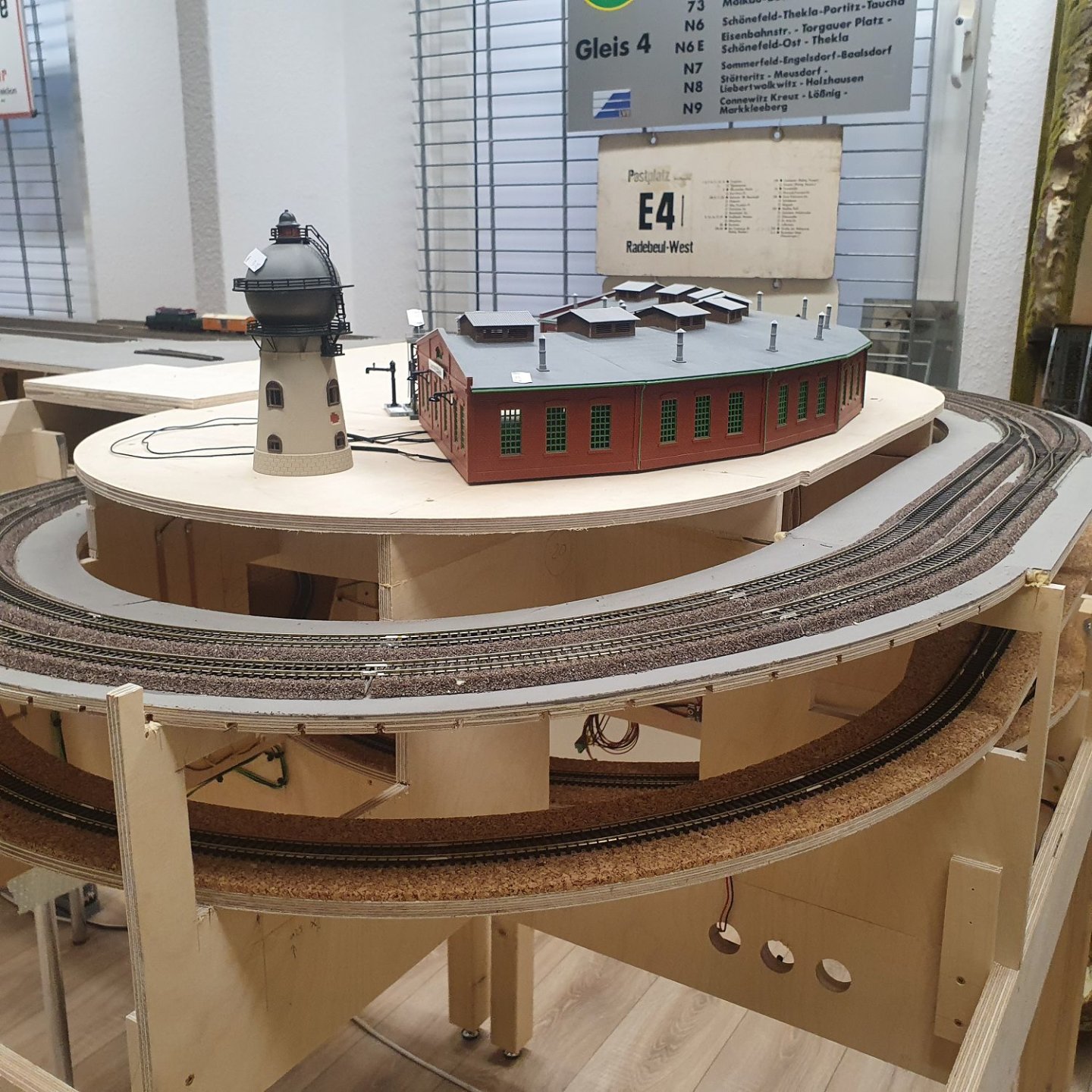

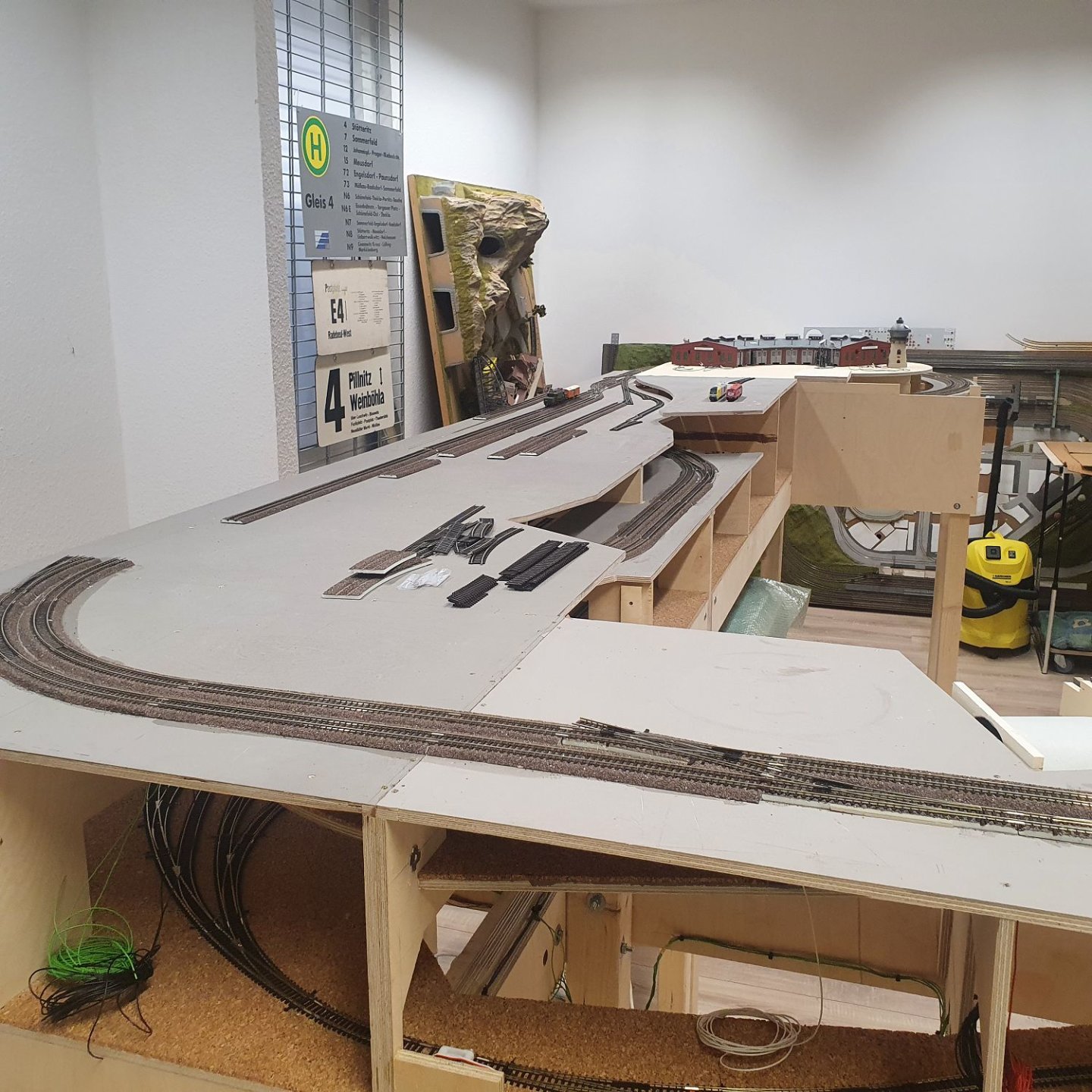

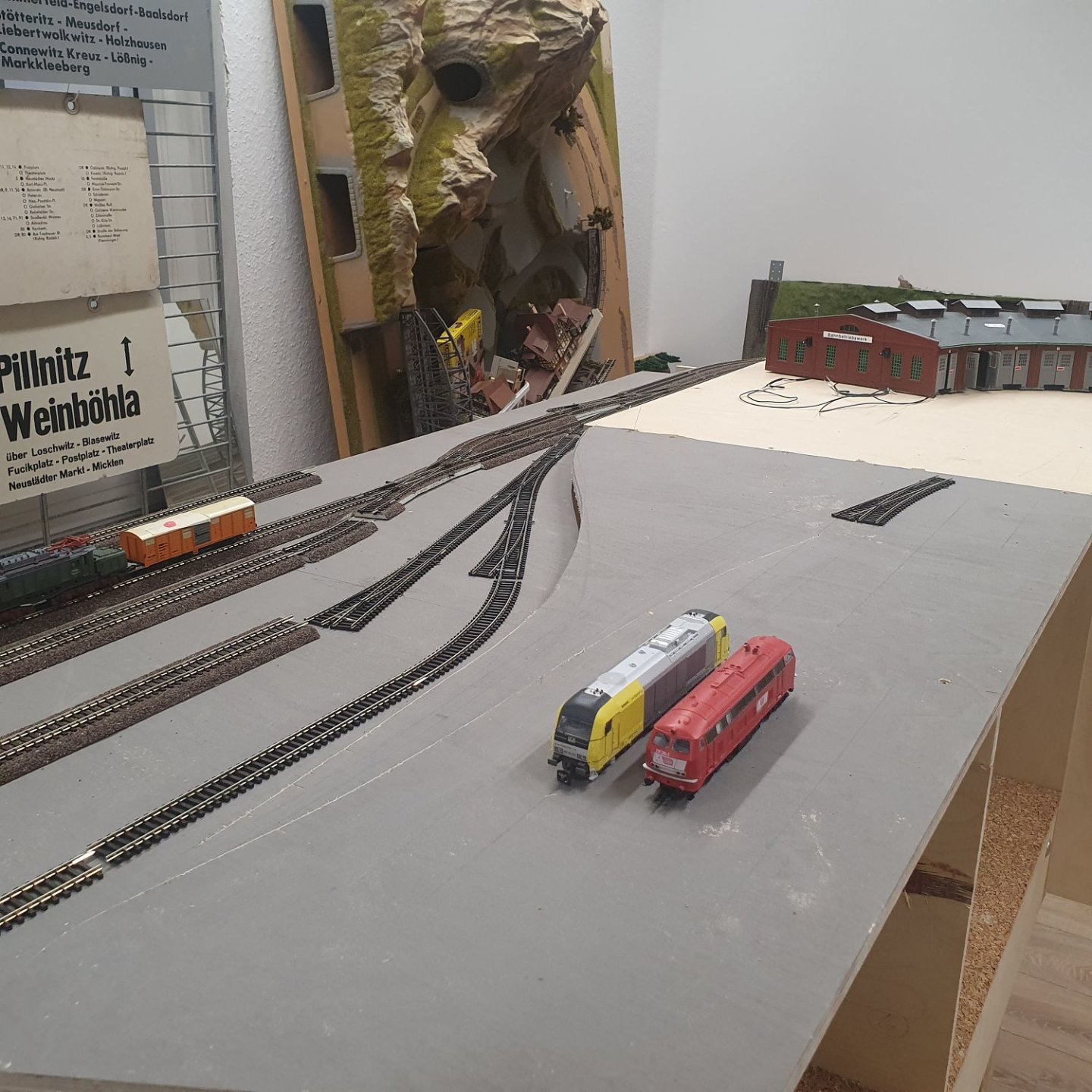

...Gleisbau der sichtbaren Gleise....

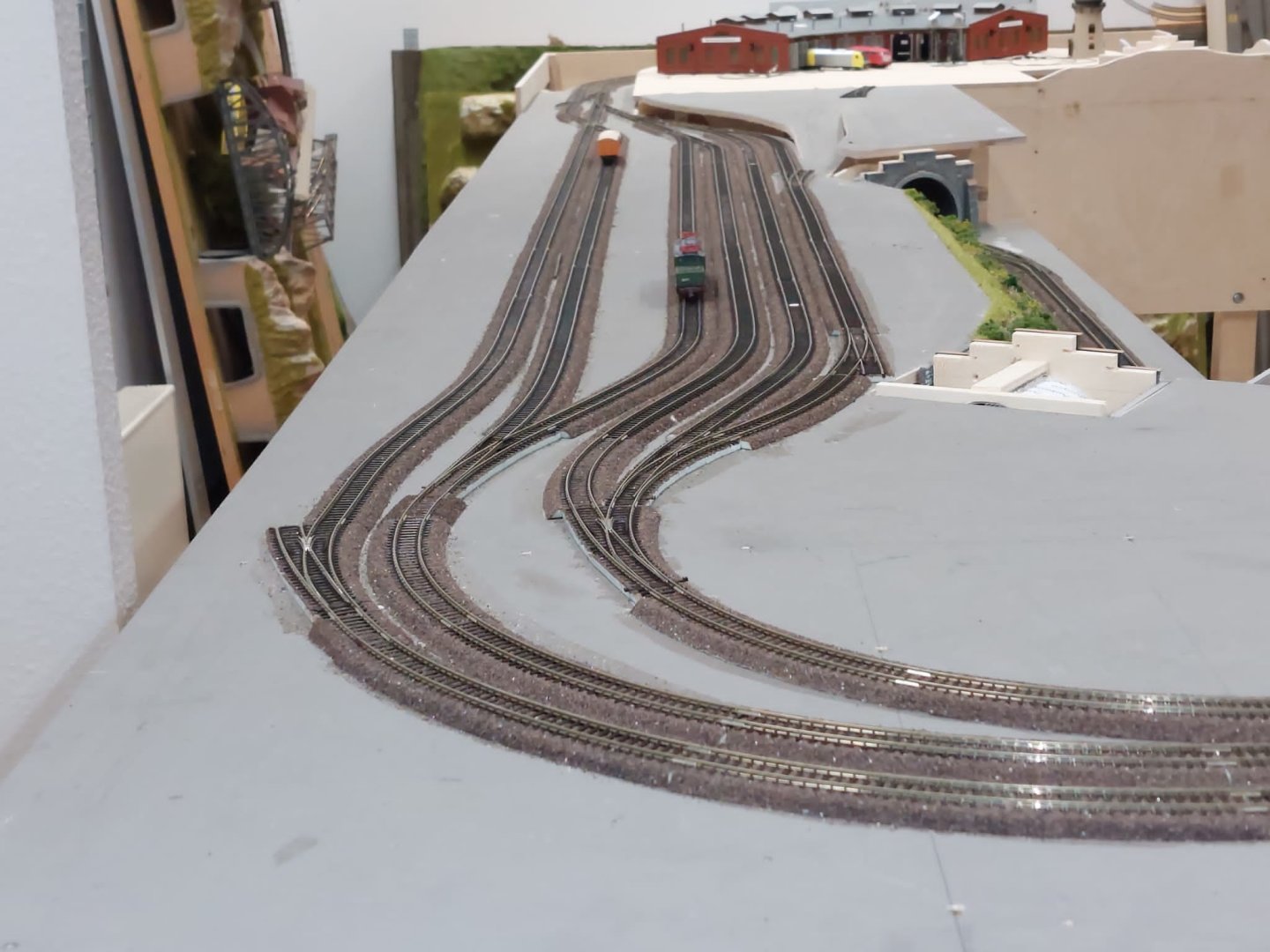

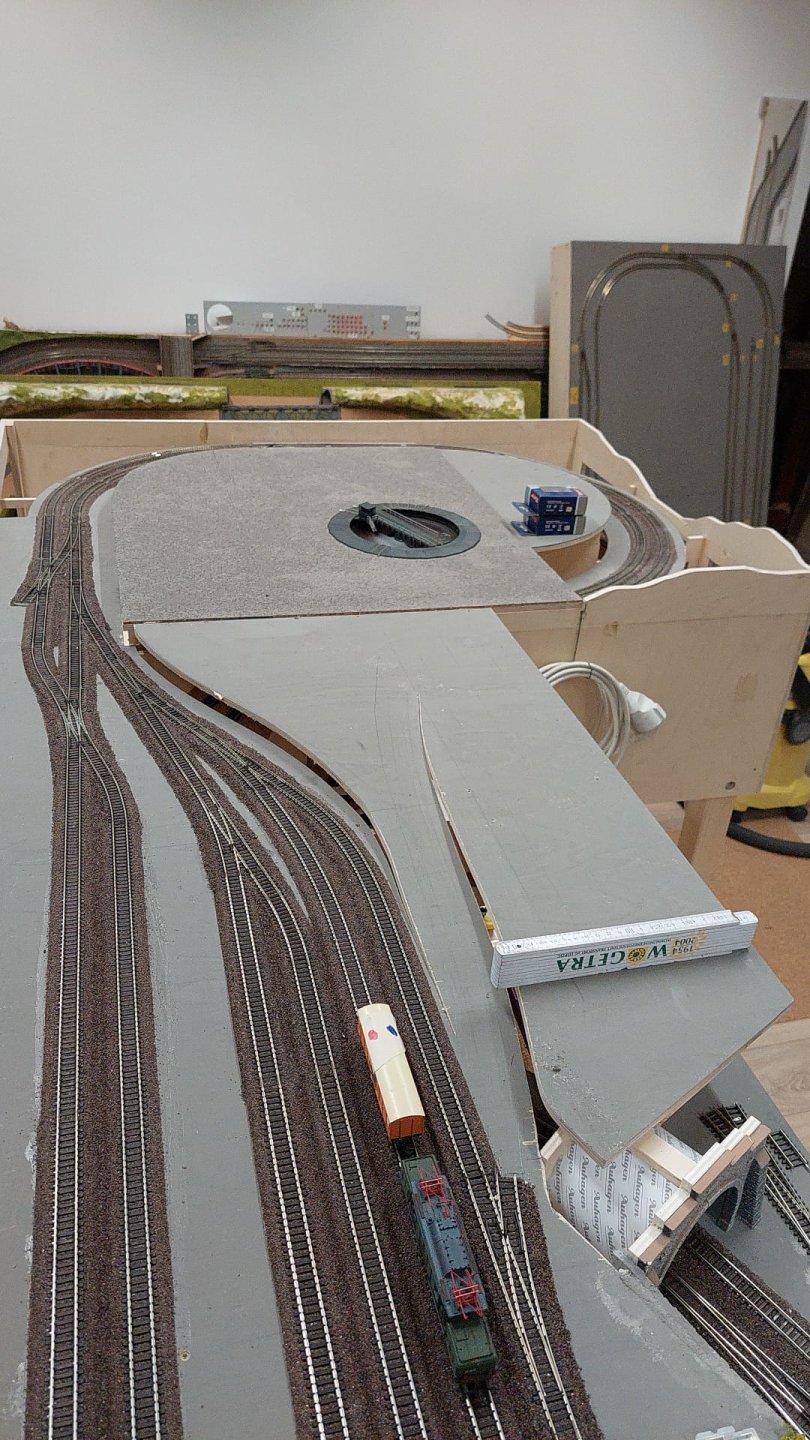

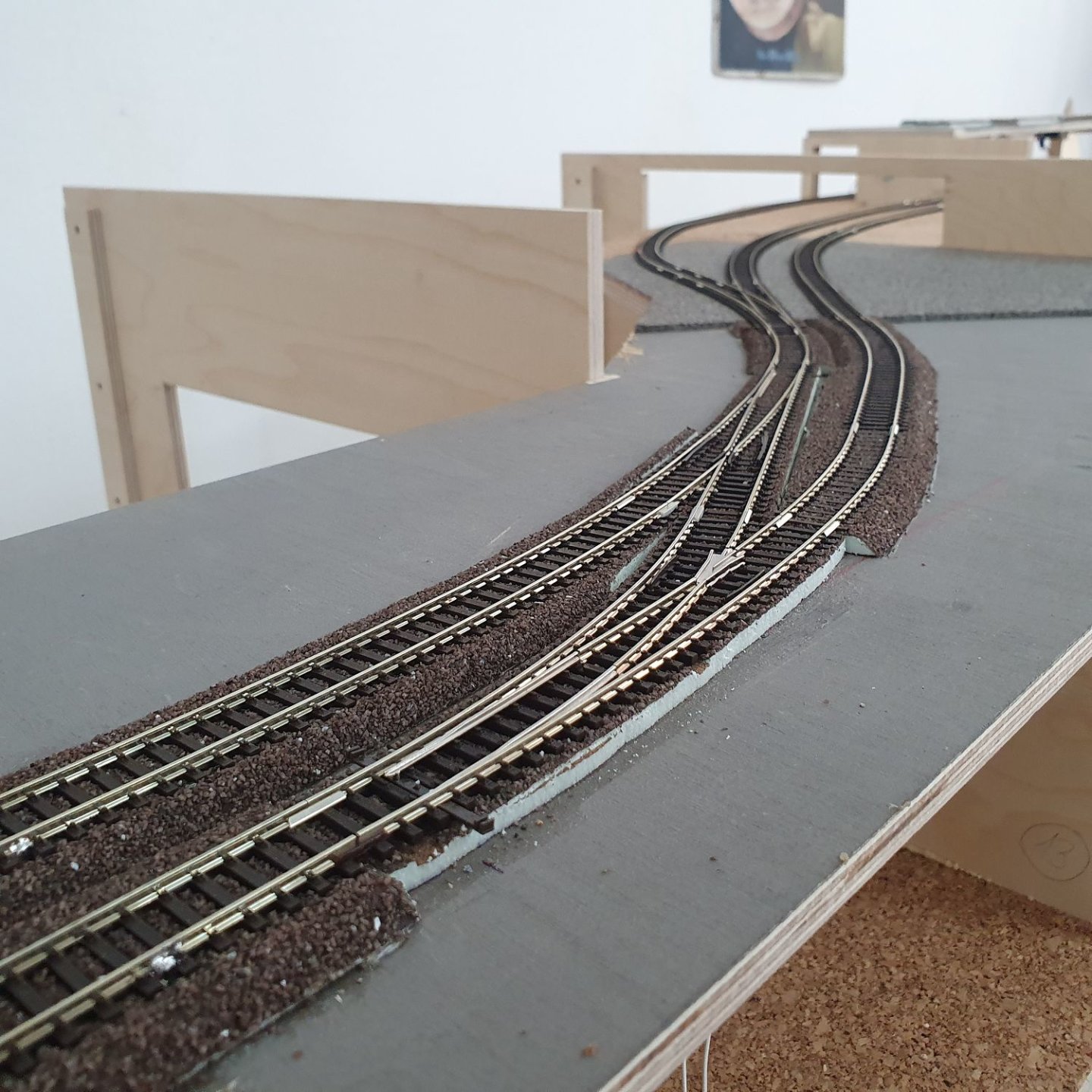

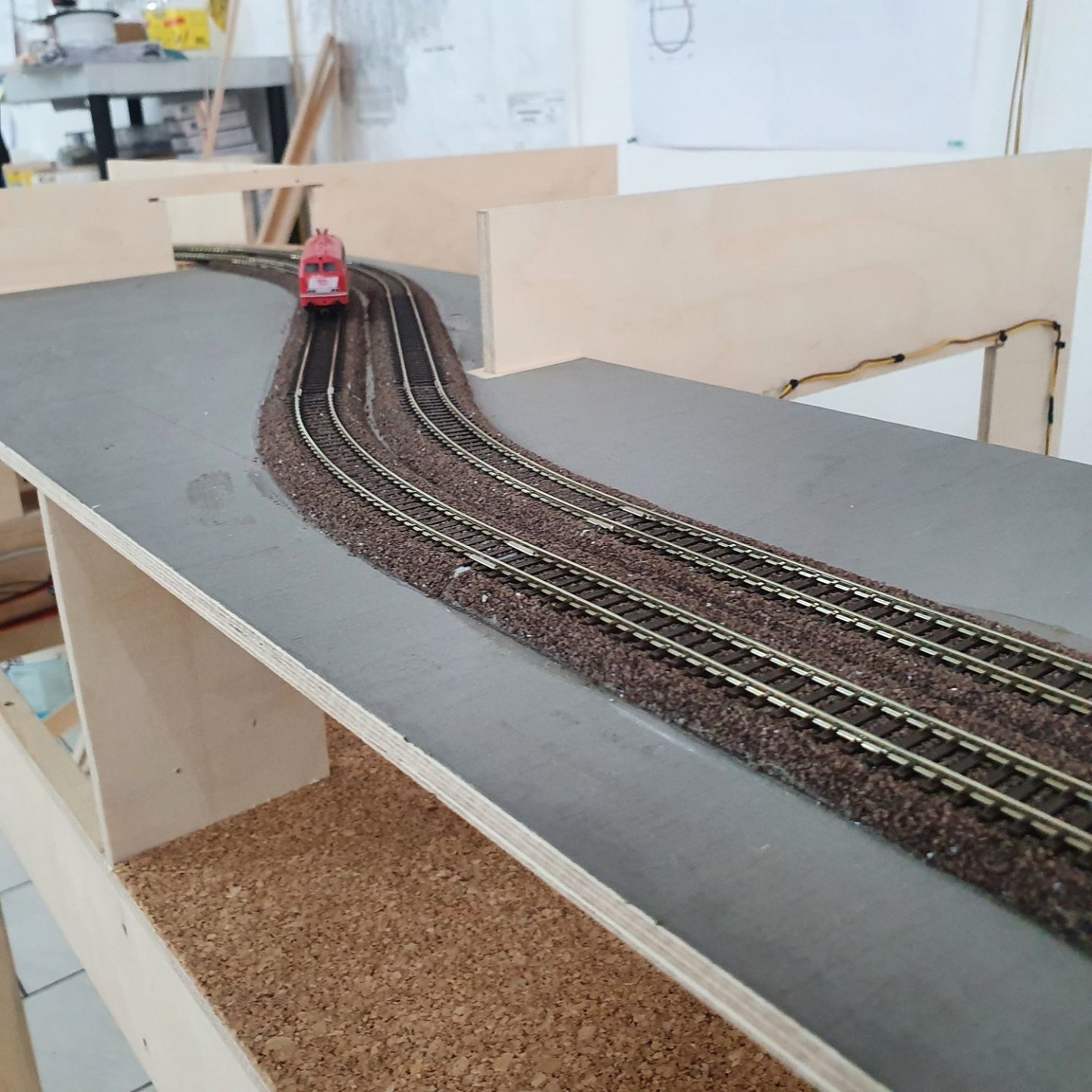

bei den sichtbaren Gleisstrecken haben wir zur Schallunterdrückung die Tillig Styrostone Bettung verbaut.

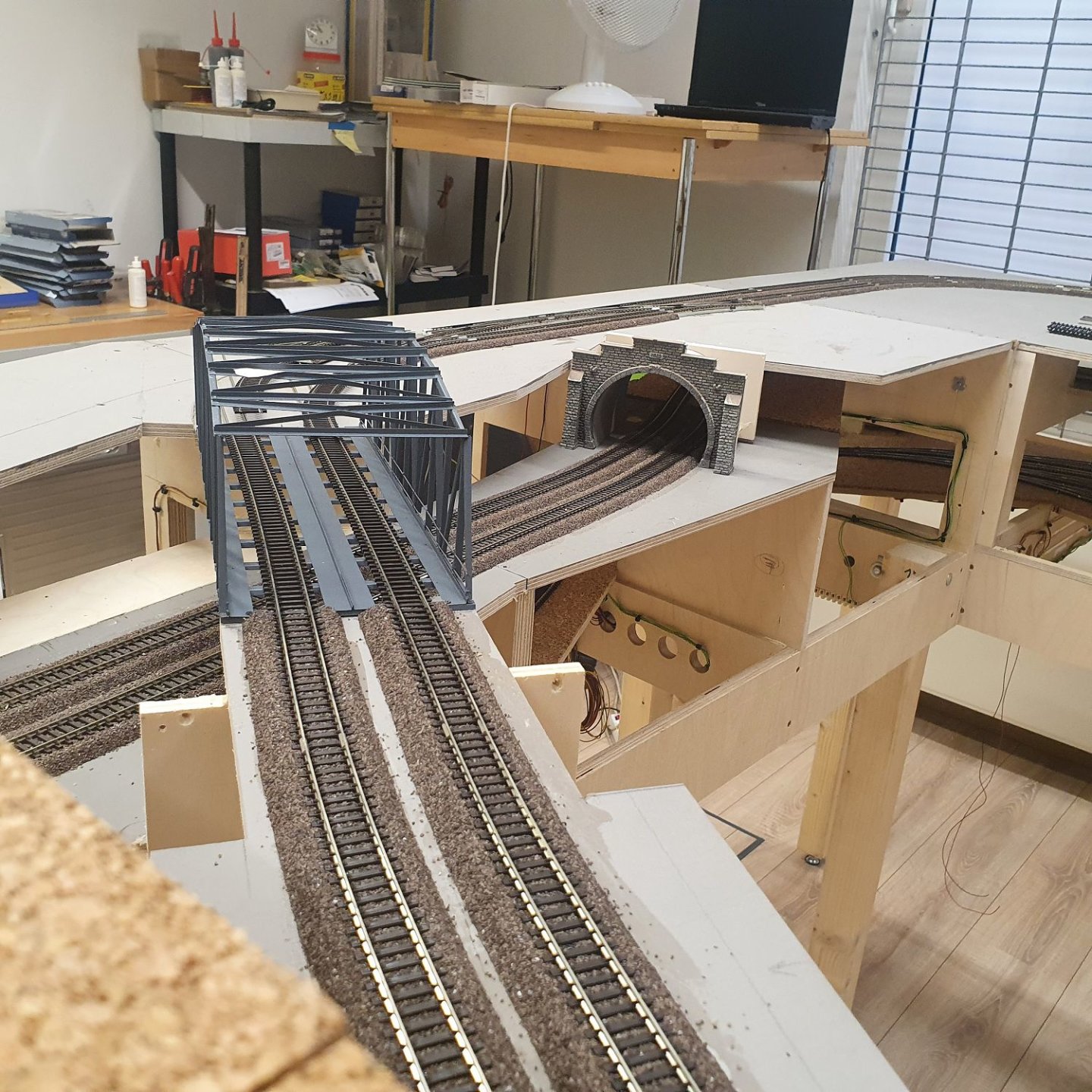

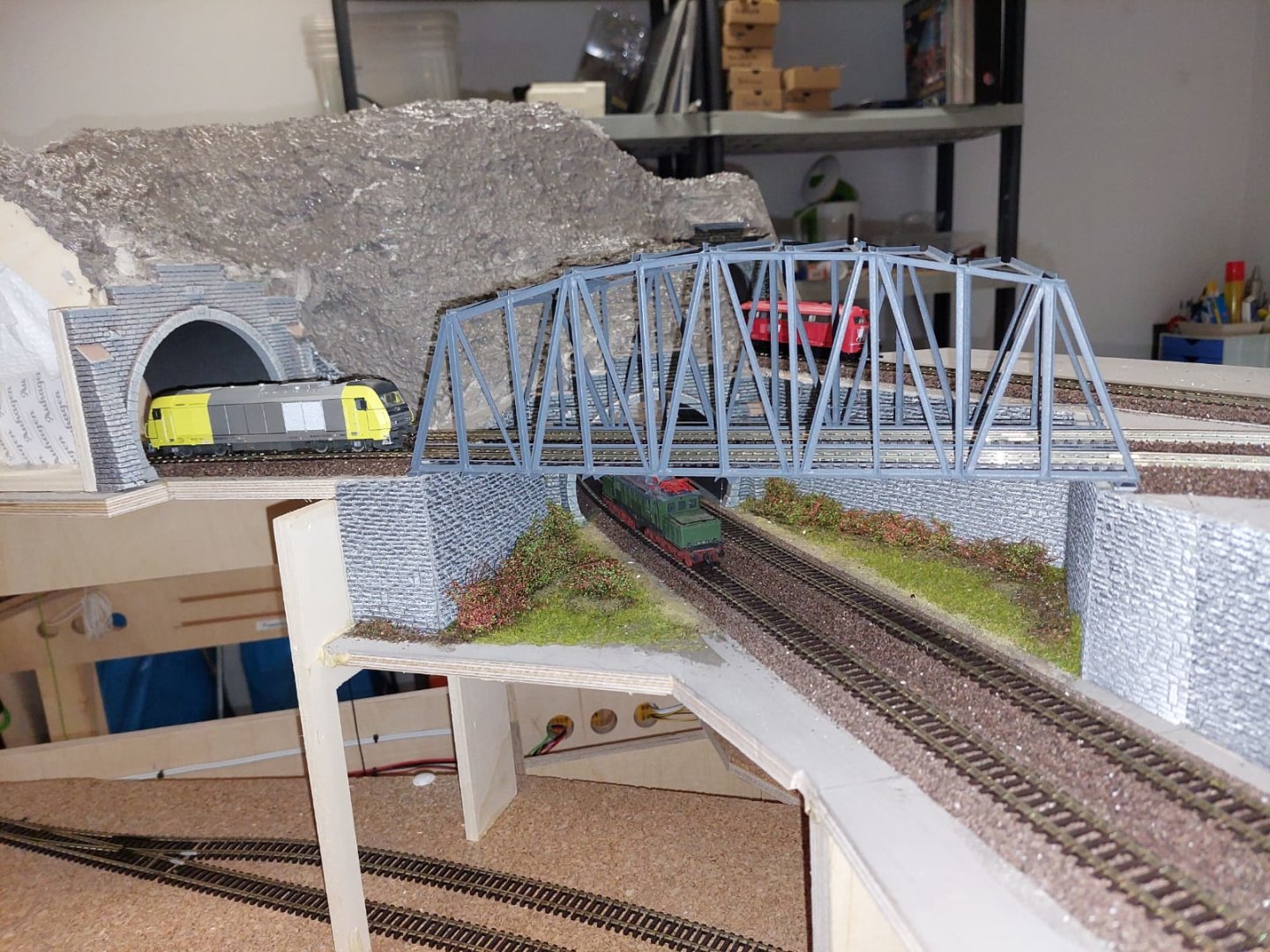

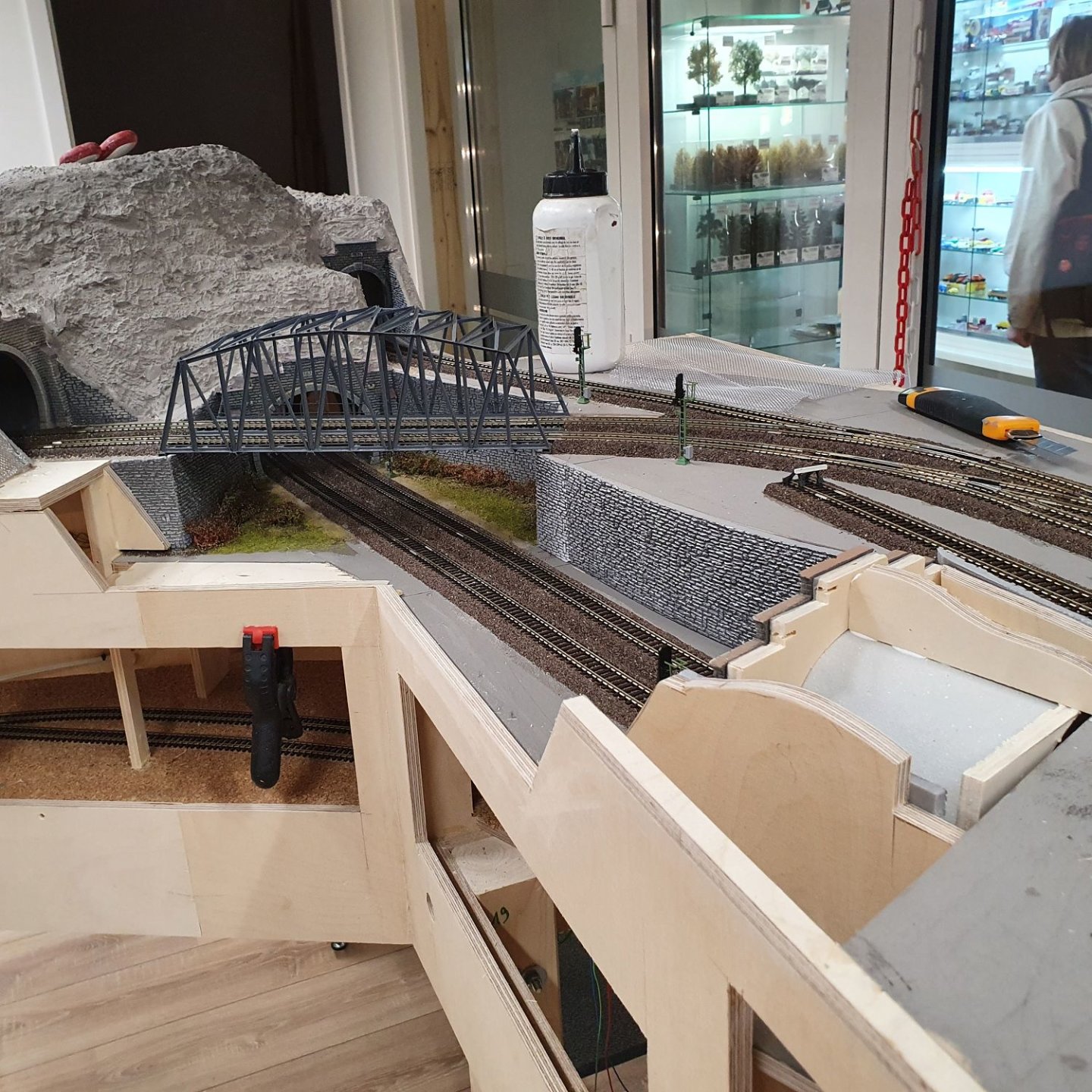

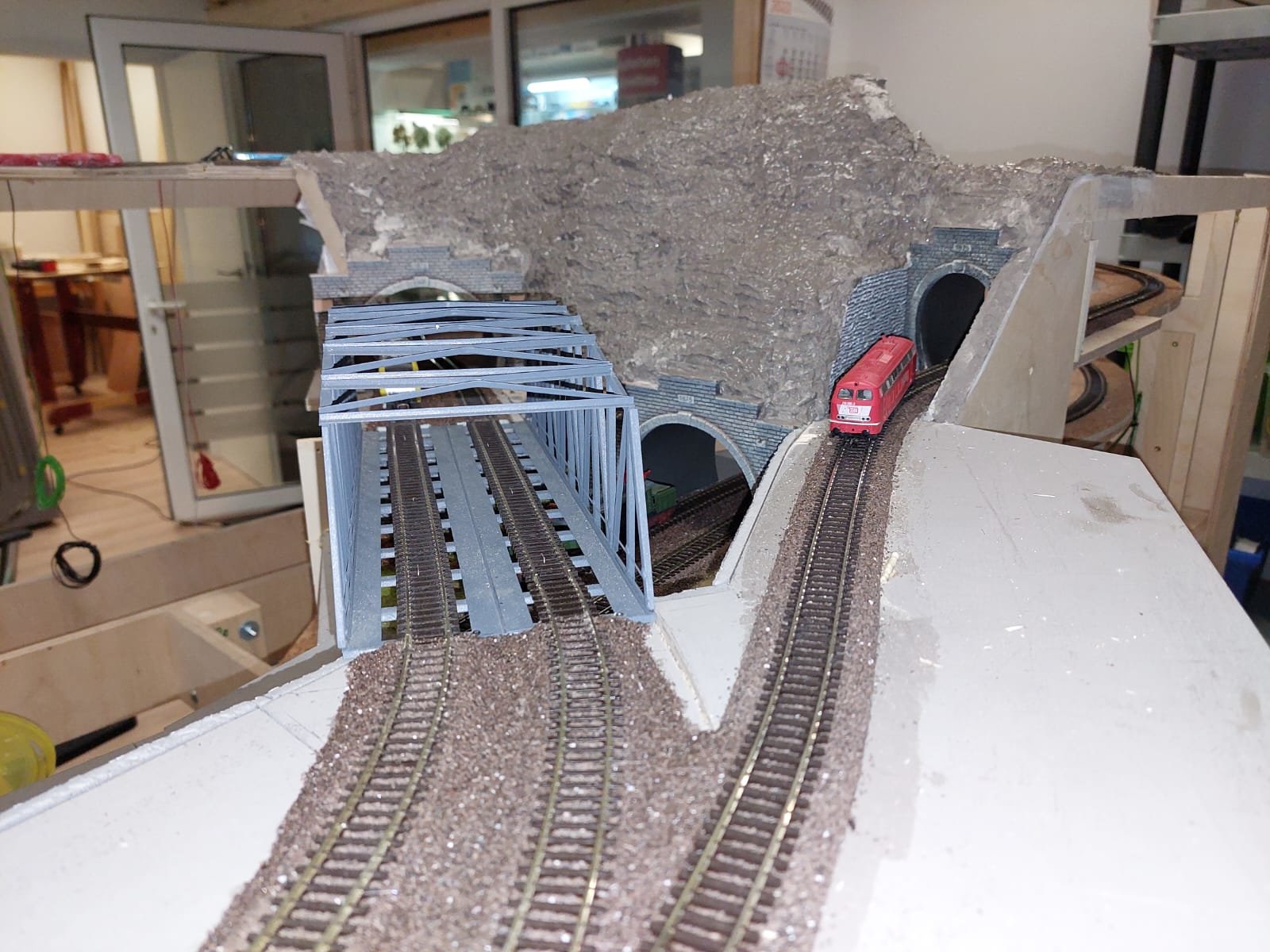

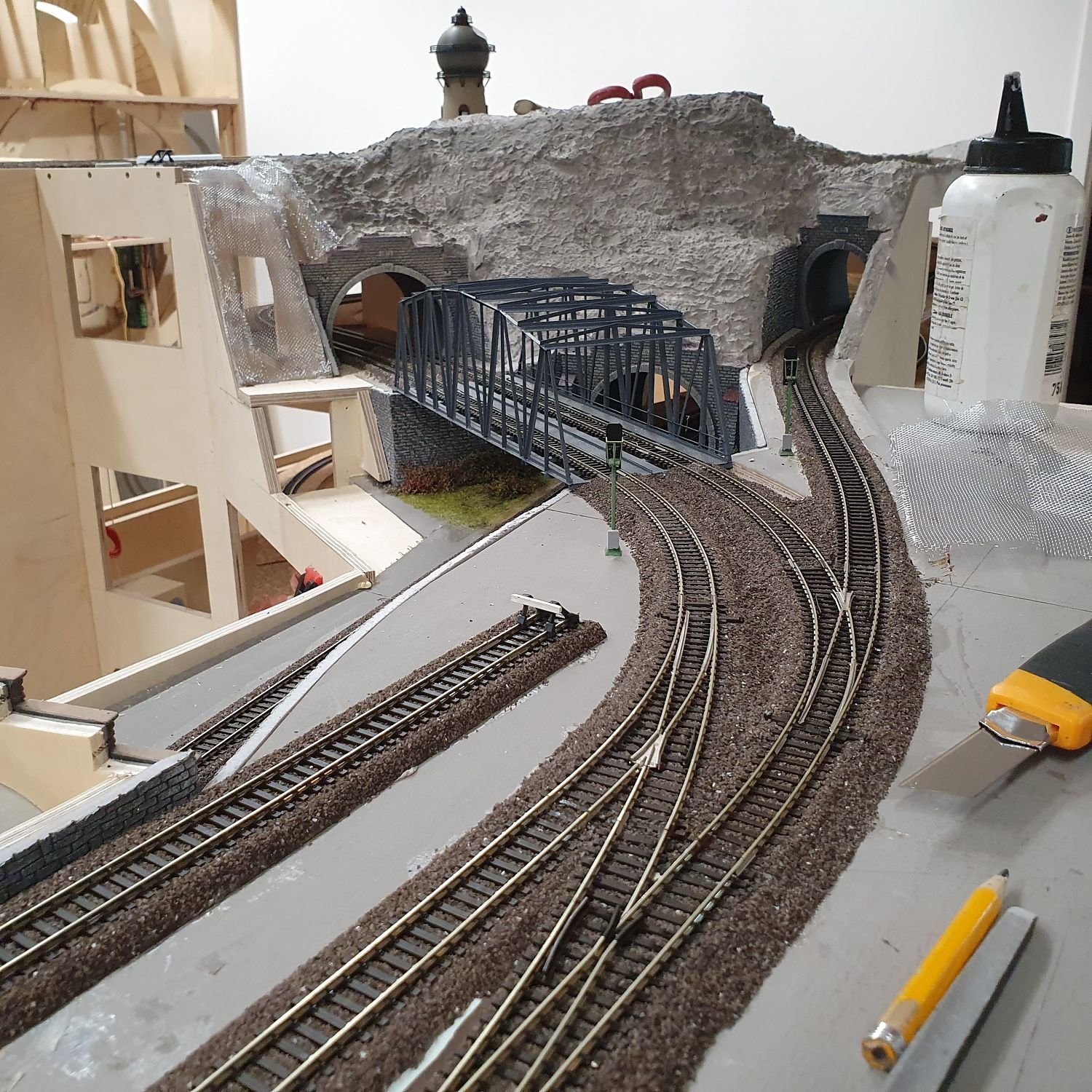

Hochbauten wie Brücken und Tunnel werden aufgebaut und integriert.

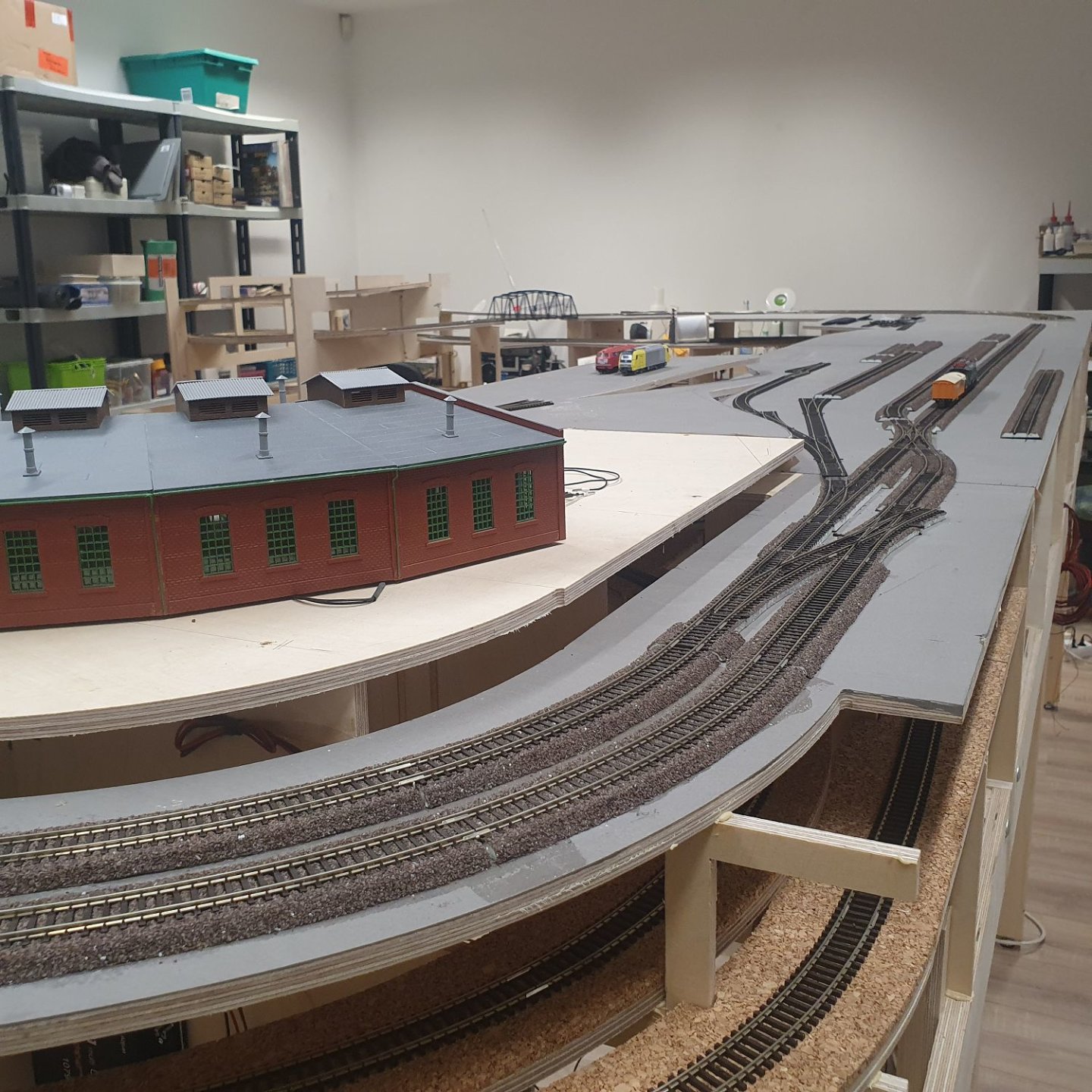

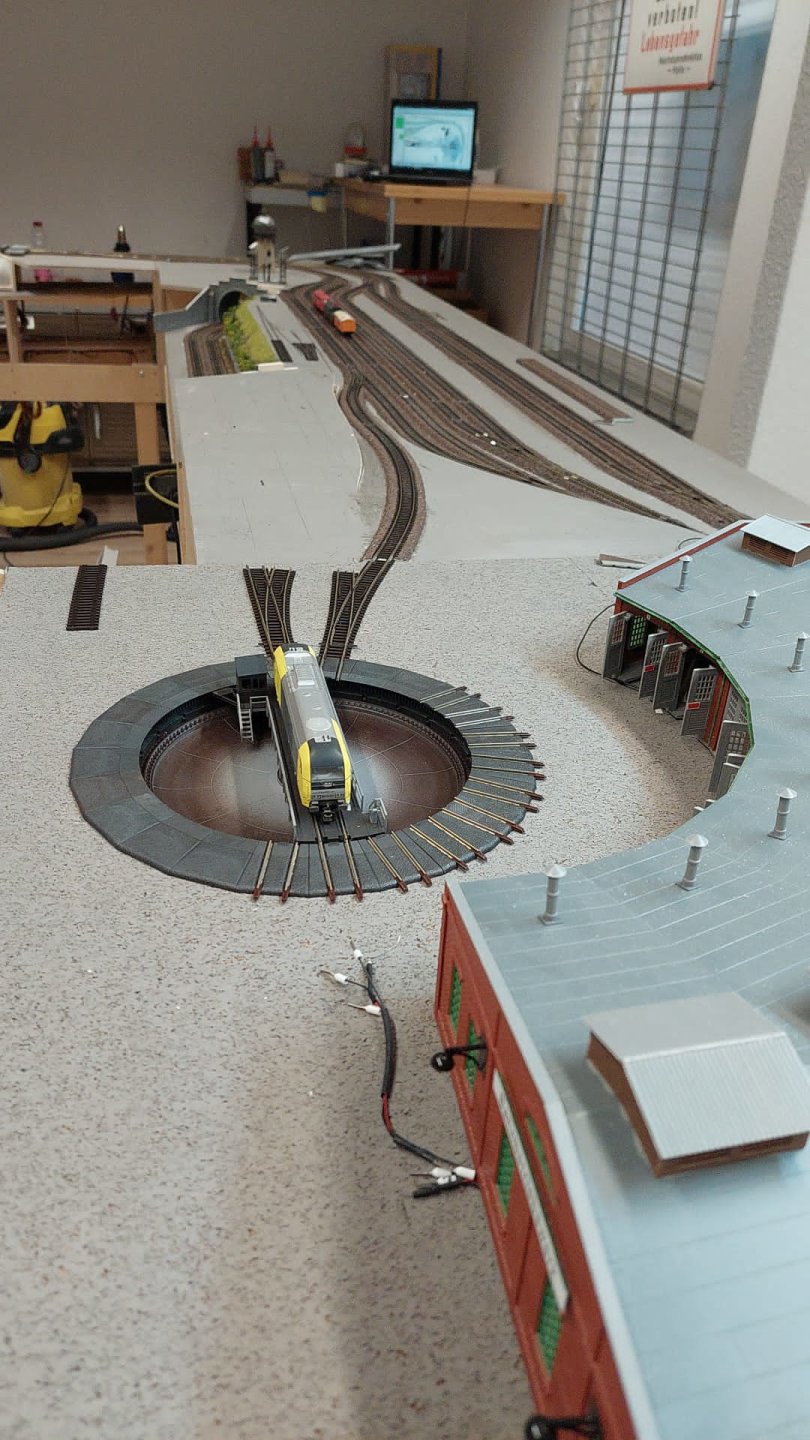

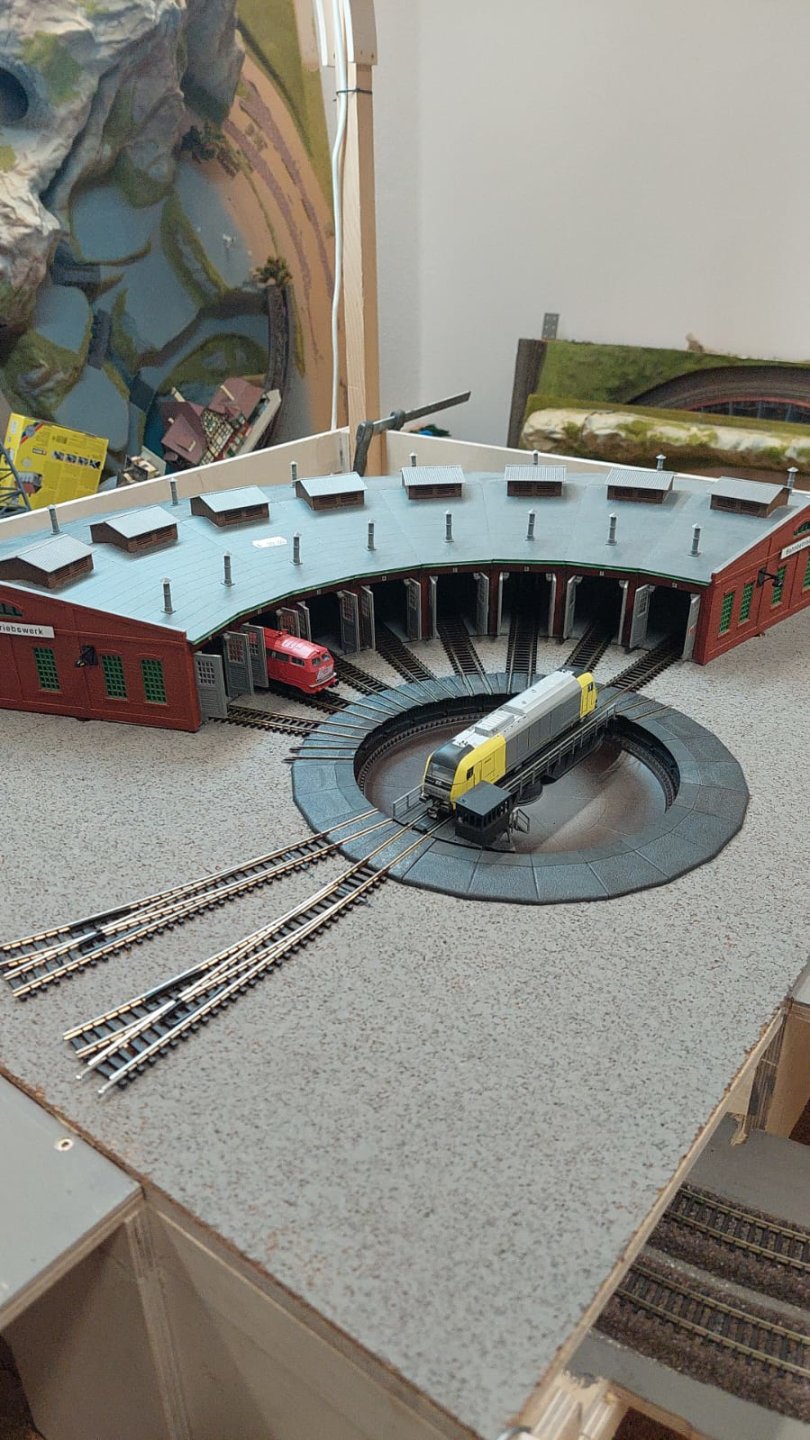

Die Gebäude die mit den Gleisanlagen verbunden sind (z.B. Lokschuppen ect.) müssen beim Gleisbau mit einbezogen werden.

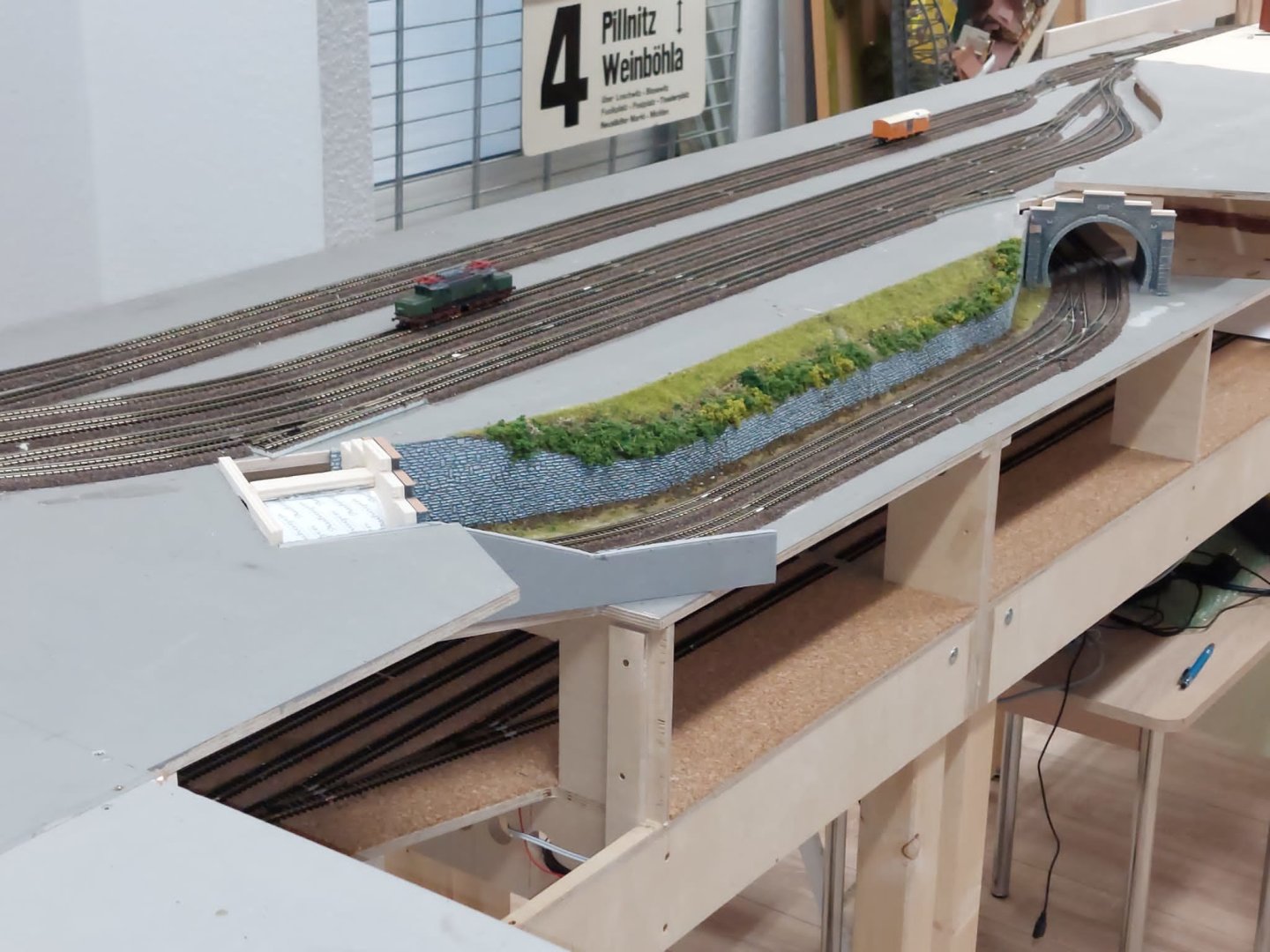

...und der Landschaftsbau schreitet voran
